Produktnummer:
10117174
Herstellernummer:
07100-51640
Hersteller:
Norelem

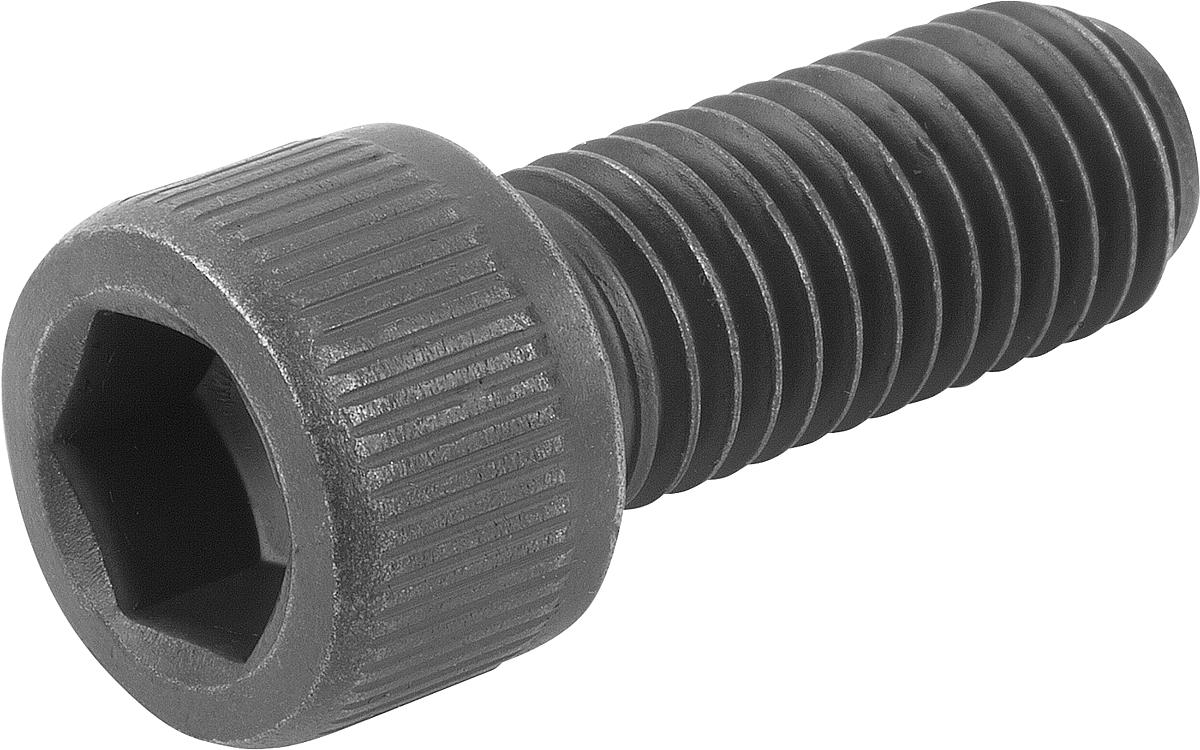

Norelem 07100-51640 KUGELDRUCKSCHRAUBE FORM FV, MIT KOPF, D1=M16, L2=40
Belastbarkeit max. kN (nur bei statischer Belastung):
36
D1:
M16
D2:
24
D3:
10,7
Form:
FV
Gewicht ca. g:
91,0
Kugel Ø:
12
L2:
40
L3:
16
L4:
6
SW:
14
Produktnummer:
10117174

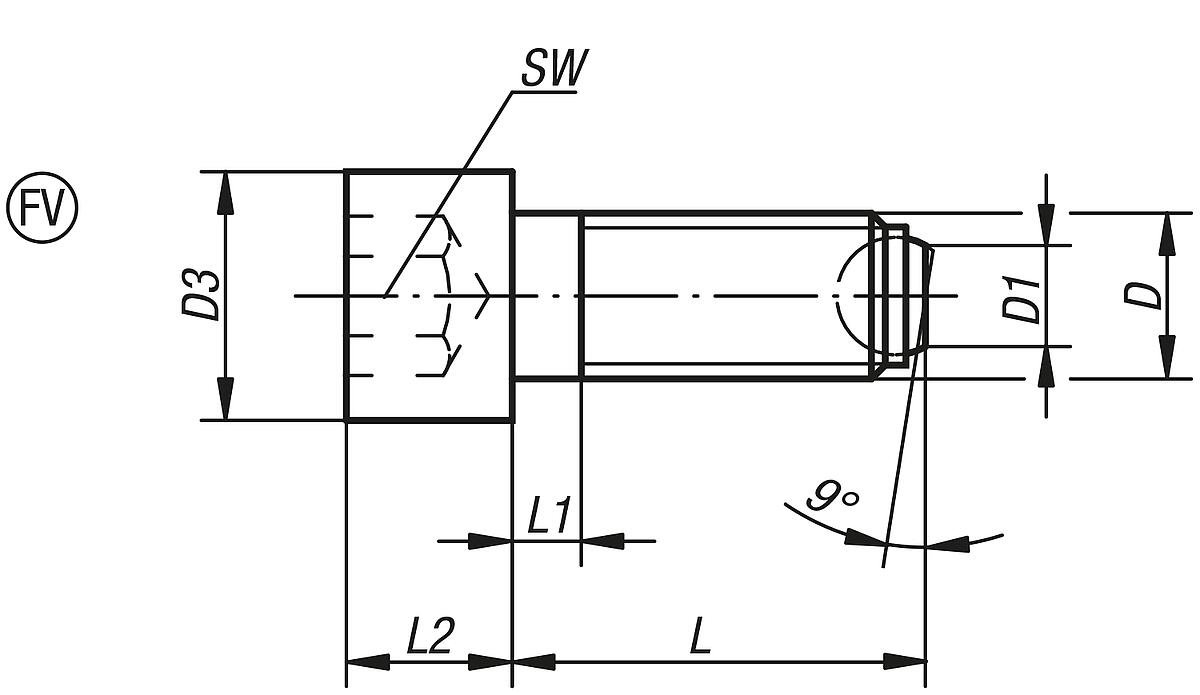

NLM 07100_FV Kugeldruckschrauben mit Kopf Form FV
Beschreibung
Werkstoff:
Schraube Vergütungsstahl.
Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 10.9, schwarz.
Kugel gehärtet, blank.
Schraube Vergütungsstahl.
Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 10.9, schwarz.
Kugel gehärtet, blank.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 36 |
|---|---|
| D1: | M16 |
| D2: | 24 |
| D3: | 10,7 |
| Form: | FV |
| Gewicht ca. g: | 91,0 |
| Kugel Ø: | 12 |
| L2: | 40 |
| L3: | 16 |
| L4: | 6 |
| SW: | 14 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Gewicht ca. g | Kugel Ø | L2 | L3 | L4 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10117168 (07100-51025) |
12 | M10 | 16 | 6 | FV | 26,0 | 7 | 25 | 10 | 4,5 | 8 | ab 21,24 € |
|
10117169 (07100-51040) |
12 | M10 | 16 | 6 | FV | 34,0 | 7 | 40 | 10 | 4,5 | 8 | ab 21,36 € |
|
10117170 (07100-51060) |
12 | M10 | 16 | 6 | FV | 47,0 | 7 | 60 | 10 | 28 | 8 | ab 21,36 € |
|
10117171 (07100-51230) |
18 | M12 | 18 | 7,2 | FV | 40,0 | 8,5 | 30 | 12 | 5 | 10 | ab 23,19 € |
|
10117172 (07100-51250) |
18 | M12 | 18 | 7,2 | FV | 56,0 | 8,5 | 50 | 12 | 5 | 10 | ab 23,37 € |
|
10117173 (07100-51280) |
18 | M12 | 18 | 7,2 | FV | 83,0 | 8,5 | 80 | 12 | 44 | 10 | ab 24,37 € |
|
10117174 (07100-51640) |
36 | M16 | 24 | 10,7 | FV | 91,0 | 12 | 40 | 16 | 6 | 14 | ab 27,80 € |
|
10117175 (07100-51660) |
36 | M16 | 24 | 10,7 | FV | 122,0 | 12 | 60 | 16 | 6 | 14 | ab 28,09 € |
|
10117176 (07100-51680) |
36 | M16 | 24 | 10,7 | FV | 154,0 | 12 | 80 | 16 | 36 | 14 | ab 28,72 € |
