Produktnummer:
10114697
Herstellernummer:
07105-21016
Hersteller:
Norelem

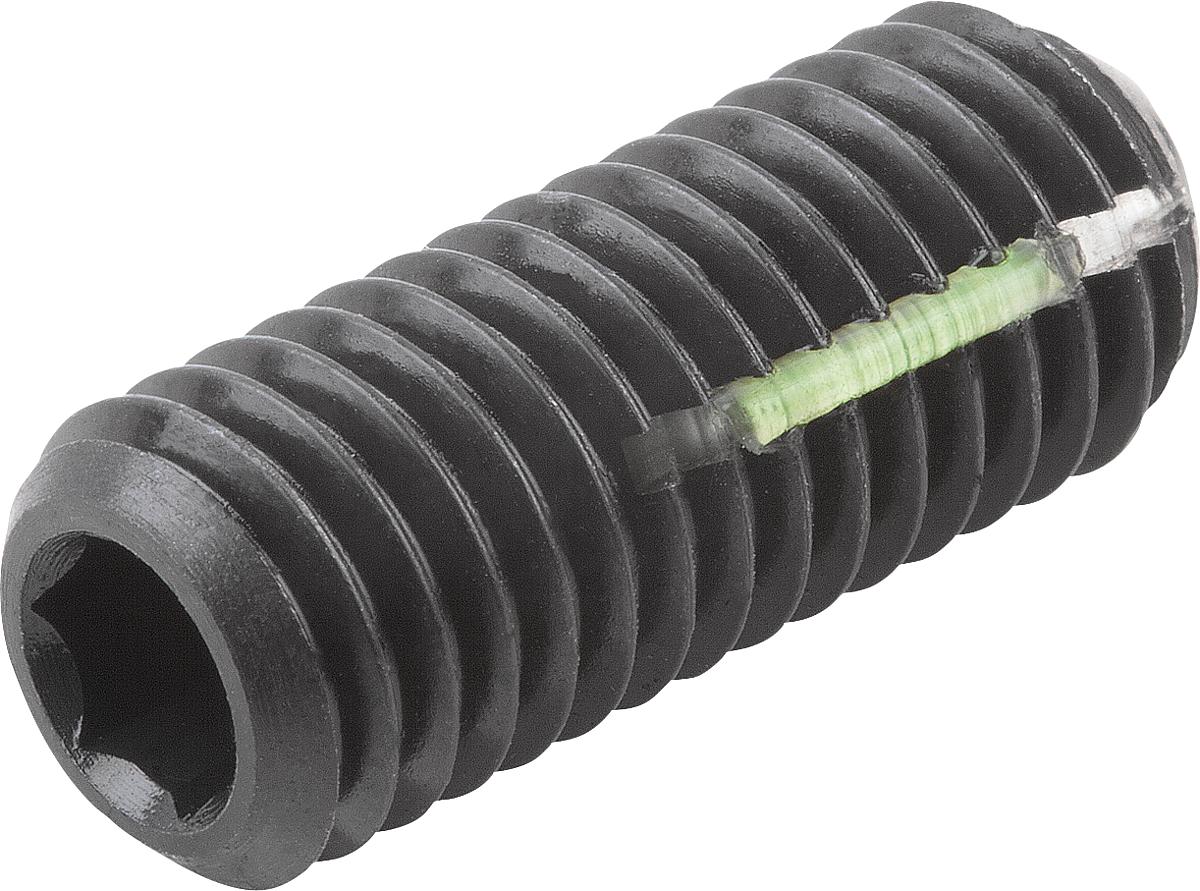

Norelem 07105-21016 KUGELDRUCKSCHRAUBE FORM B LONG LOK OHNE KOPF, D1=M10, L2=16,
Belastbarkeit max. kN (nur bei statischer Belastung):
20
D1:
M10
D3:
5,6
Form:
B
Gewicht ca. kg:
0,008
Kugel Ø:
7
L2:
16,3
L3:
9
Material:
Stahl
SW:
5
Produktnummer:
10114697

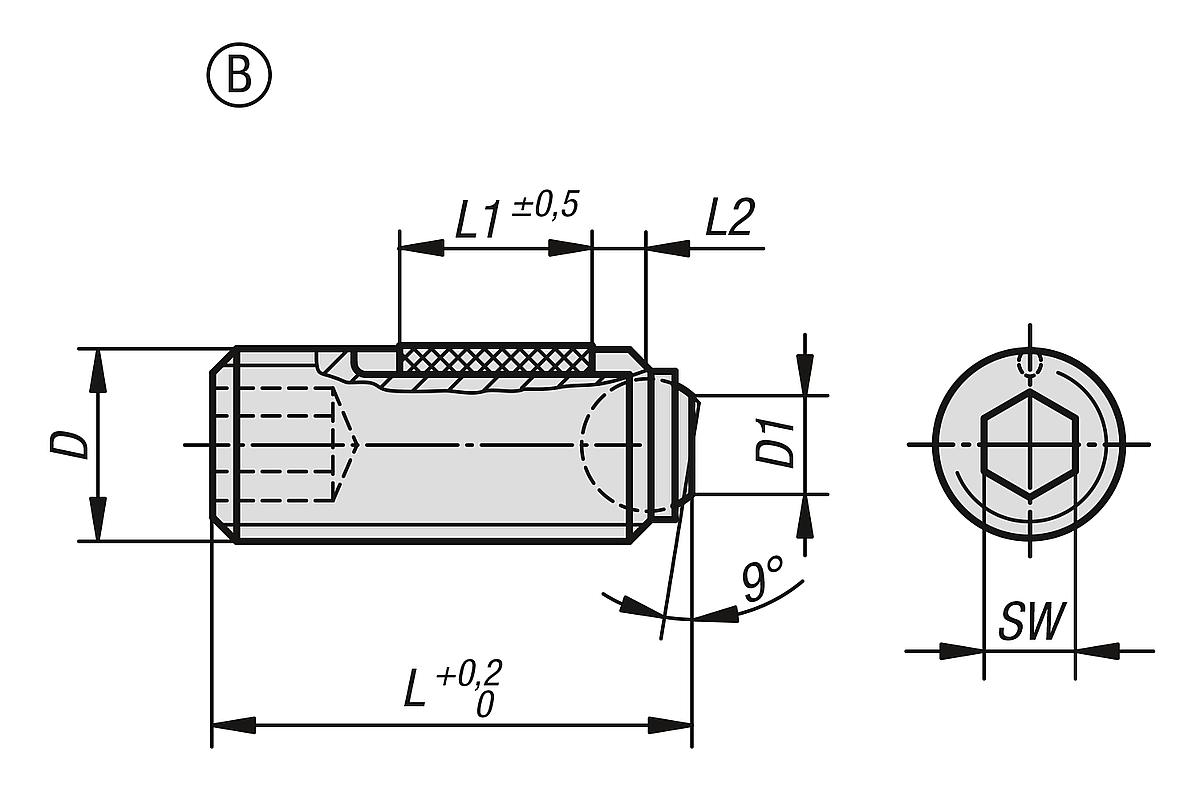

NLM 07105 Kugeldruckschrauben ohne Kopf mit abgeflachter Kugel LONG LOK gesichert
Beschreibung
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet, blank.
LONG-LOK-Gewindesicherung Nylon.
Bestellbeispiel:
nlm 07105-20610
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet, blank.
LONG-LOK-Gewindesicherung Nylon.
Bestellbeispiel:
nlm 07105-20610
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 20 |
|---|---|
| D1: | M10 |
| D3: | 5,6 |
| Form: | B |
| Gewicht ca. kg: | 0,008 |
| Kugel Ø: | 7 |
| L2: | 16,3 |
| L3: | 9 |
| Material: | Stahl |
| SW: | 5 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D3 | Form | Gewicht ca. kg | Kugel Ø | L2 | L3 | Material | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10114686 (07105-20650) |
9 | M6 | 3 | B | 0,01 | 4 | 50,1 | 7 | Stahl | 3 | ab 3,86 € |
|
10114687 (07105-20660) |
9 | M6 | 3 | B | 0,013 | 4 | 60,1 | 7 | Stahl | 3 | ab 4,10 € |
|
10114693 (07105-20850) |
15 | M8 | 4,1 | B | 0,018 | 5,5 | 50,3 | 8 | Stahl | 4 | ab 4,16 € |
|
10114684 (07105-20620) |
9 | M6 | 3 | B | 0,004 | 4 | 20,1 | 7 | Stahl | 3 | ab 4,20 € |
|
10114694 (07105-20860) |
15 | M8 | 4,1 | B | 0,022 | 5,5 | 60,3 | 8 | Stahl | 4 | ab 4,21 € |
|
10114695 (07105-20880) |
15 | M8 | 4,1 | B | 0,03 | 5,5 | 80,3 | 8 | Stahl | 4 | ab 4,27 € |
|
10114682 (07105-20610) |
9 | M6 | 3 | B | 0,002 | 4 | 10,1 | 3,5 | Stahl | 3 | ab 4,36 € |
|
10114683 (07105-20616) |
9 | M6 | 3 | B | 0,003 | 4 | 16,1 | 7 | Stahl | 3 | ab 4,36 € |
|
10114688 (07105-20810) |
10 | M8 | 4,1 | B | 0,003 | 5,5 | 10,3 | 3,5 | Stahl | 4 | ab 4,81 € |
|
10114689 (07105-20812) |
10 | M8 | 4,1 | B | 0,004 | 5,5 | 12,3 | 5 | Stahl | 4 | ab 4,81 € |
|
10114690 (07105-20820) |
15 | M8 | 4,1 | B | 0,006 | 5,5 | 20,3 | 8 | Stahl | 4 | ab 4,81 € |
|
10114692 (07105-20830) |
15 | M8 | 4,1 | B | 0,011 | 5,5 | 30,3 | 8 | Stahl | 4 | ab 4,83 € |
|
10114698 (07105-21020) |
20 | M10 | 5,6 | B | 0,01 | 7 | 20,3 | 9 | Stahl | 5 | ab 4,96 € |
|
10114691 (07105-20825) |
15 | M8 | 4,1 | B | 0,009 | 5,5 | 25,3 | 8 | Stahl | 4 | ab 4,97 € |
|
10114685 (07105-20625) |
9 | M6 | 3 | B | 0,005 | 4 | 25,1 | 7 | Stahl | 3 | ab 5,35 € |
|
10114696 (07105-21012) |
20 | M10 | 5,6 | B | 0,006 | 7 | 12,3 | 5 | Stahl | 5 | ab 5,35 € |
|
10114697 (07105-21016) |
20 | M10 | 5,6 | B | 0,008 | 7 | 16,3 | 9 | Stahl | 5 | ab 5,35 € |
|
10114699 (07105-21025) |
20 | M10 | 5,6 | B | 0,013 | 7 | 25,3 | 9 | Stahl | 5 | ab 5,40 € |
|
10114700 (07105-21035) |
20 | M10 | 5,6 | B | 0,019 | 7 | 35,3 | 9 | Stahl | 5 | ab 5,68 € |
|
10114701 (07105-21216) |
30 | M12 | 7 | B | 0,011 | 8,5 | 16,2 | 8 | Stahl | 6 | ab 7,16 € |
|
10114702 (07105-21220) |
30 | M12 | 7 | B | 0,014 | 8,5 | 20,2 | 10 | Stahl | 6 | ab 7,20 € |
|
10114703 (07105-21230) |
30 | M12 | 7 | B | 0,022 | 8,5 | 30,2 | 10 | Stahl | 6 | ab 7,89 € |
|
10114704 (07105-21240) |
30 | M12 | 7 | B | 0,031 | 8,5 | 40,2 | 10 | Stahl | 6 | ab 8,45 € |
|
10114705 (07105-21620) |
60 | M16 | 10,7 | B | 0,025 | 12 | 20 | 10 | Stahl | 8 | ab 10,94 € |
|
10114706 (07105-21625) |
60 | M16 | 10,7 | B | 0,031 | 12 | 25 | 14 | Stahl | 8 | ab 11,22 € |
|
10114707 (07105-21635) |
60 | M16 | 10,7 | B | 0,046 | 12 | 35 | 14 | Stahl | 8 | ab 11,97 € |
|
10114708 (07105-21650) |
60 | M16 | 10,7 | B | 0,07 | 12 | 50 | 14 | Stahl | 8 | ab 13,11 € |
