Produktnummer:
10114673
Herstellernummer:
07105-31012
Hersteller:
Norelem

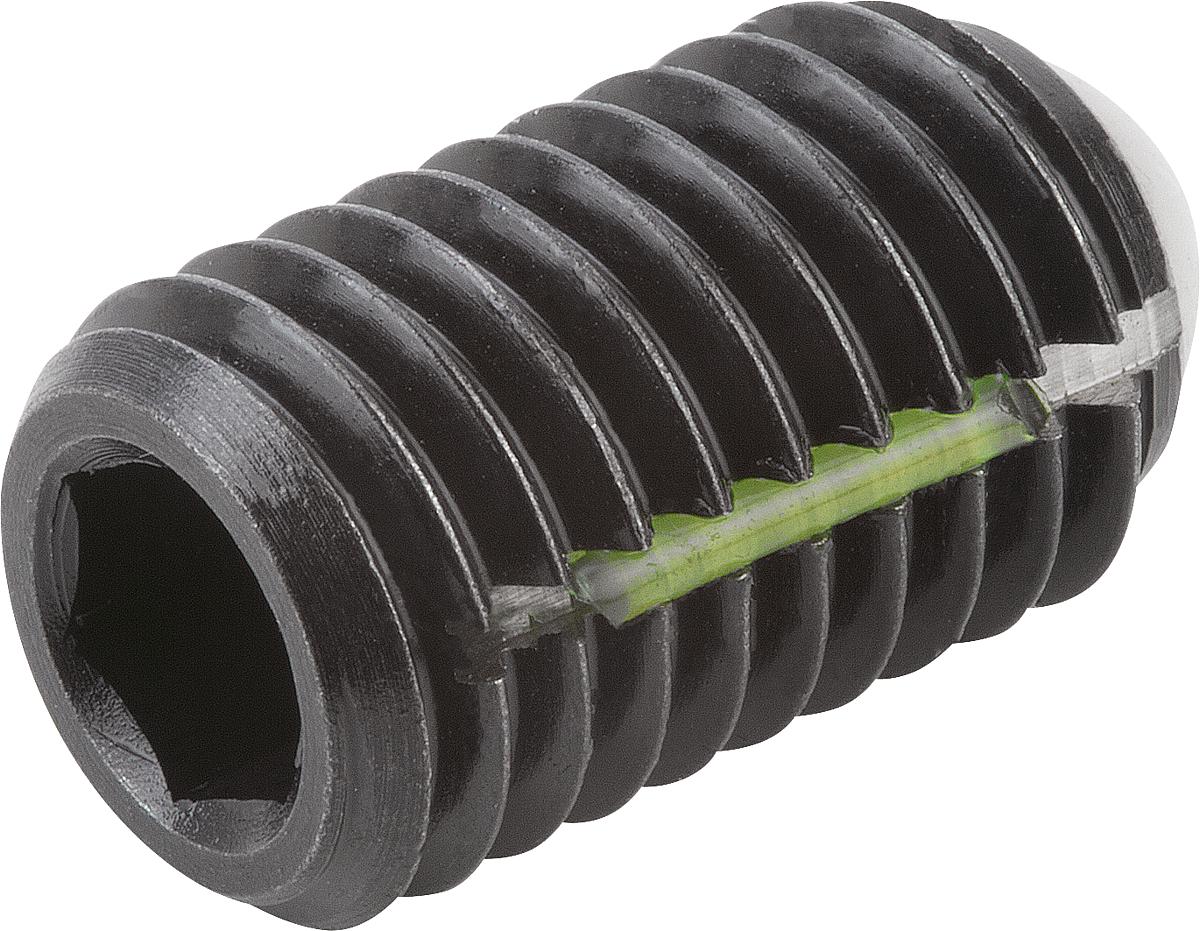

Norelem 07105-31012 KUGELDRUCKSCHRAUBE FORM D LONG LOK OHNE KOPF, D1=M10, L1=13,
Belastbarkeit max. kN (nur bei statischer Belastung):
2
D1:
M10
Form:
D
Kugel Ø:
7
L1:
13,7
L3:
5
SW:
5
Sortierung:
21
Produktnummer:
10114673
NLM 07105 Kugeldruckschrauben ohne Kopf mit voller Kugel LONG LOK gesichert
Beschreibung
LE70183 Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet, blank oder POM.
LONG-LOK-Gewindesicherung Nylon.
Bestellbeispiel:
nlm 07105-1046
Hinweis:
Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird.
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet, blank oder POM.
LONG-LOK-Gewindesicherung Nylon.
Bestellbeispiel:
nlm 07105-1046
Hinweis:
Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 2 |
|---|---|
| D1: | M10 |
| Form: | D |
| Kugel Ø: | 7 |
| L1: | 13,7 |
| L3: | 5 |
| SW: | 5 |
| Sortierung: | 21 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | Form | Kugel Ø | L1 | L3 | SW | Sortierung | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10114628 (07105-1058) |
4,5 | M5 | A | 3 | 8 | 3,5 | 2,5 | 4 | ab 2,53 € |
|
10114629 (07105-10512) |
4,5 | M5 | A | 3 | 12 | 5 | 2,5 | 5 | ab 2,53 € |
|
10114631 (07105-10610) |
9 | M6 | A | 4 | 10,8 | 3,5 | 3 | 7 | ab 2,53 € |
|
10114632 (07105-10616) |
9 | M6 | A | 4 | 16,8 | 7 | 3 | 8 | ab 2,53 € |
|
10114637 (07105-10810) |
10 | M8 | A | 5,5 | 11,2 | 3,5 | 4 | 13 | ab 2,53 € |
|
10114638 (07105-10812) |
10 | M8 | A | 5,5 | 13,2 | 5 | 4 | 14 | ab 2,53 € |
|
10114639 (07105-10820) |
15 | M8 | A | 5,5 | 21,2 | 8 | 4 | 15 | ab 2,53 € |
|
10114640 (07105-10825) |
15 | M8 | A | 5,5 | 26,2 | 8 | 4 | 16 | ab 2,58 € |
|
10114630 (07105-10520) |
4,5 | M5 | A | 3 | 20 | 6 | 2,5 | 6 | ab 2,60 € |
|
10114633 (07105-10620) |
9 | M6 | A | 4 | 20,8 | 7 | 3 | 9 | ab 2,60 € |
|
10114634 (07105-10625) |
9 | M6 | A | 4 | 25,8 | 7 | 3 | 10 | ab 2,60 € |
|
10114641 (07105-10830) |
15 | M8 | A | 5,5 | 31,2 | 8 | 4 | 17 | ab 2,61 € |
|
10114625 (07105-1046) |
3,5 | M4 | A | 2,5 | 6 | 2,5 | 2 | 1 | ab 2,69 € |
|
10114626 (07105-10410) |
3,5 | M4 | A | 2,5 | 10 | 3,5 | 2 | 2 | ab 2,69 € |
|
10114627 (07105-10416) |
3,5 | M4 | A | 2,5 | 16 | 5 | 2 | 3 | ab 2,69 € |
|
10114661 (07105-3058) |
0,5 | M5 | D | 3 | 8 | 3,5 | 2,5 | 4 | ab 2,80 € |
|
10114662 (07105-30512) |
0,5 | M5 | D | 3 | 12 | 5 | 2,5 | 5 | ab 2,80 € |
|
10114664 (07105-30610) |
0,9 | M6 | D | 4 | 10,8 | 3,5 | 3 | 7 | ab 2,80 € |
|
10114663 (07105-30520) |
0,5 | M5 | D | 3 | 20 | 6 | 2,5 | 6 | ab 2,84 € |
|
10114665 (07105-30616) |
0,9 | M6 | D | 4 | 16,8 | 7 | 3 | 8 | ab 2,84 € |
|
10114645 (07105-11012) |
20 | M10 | A | 7 | 13,7 | 5 | 5 | 21 | ab 2,93 € |
|
10114646 (07105-11016) |
20 | M10 | A | 7 | 17,7 | 9 | 5 | 22 | ab 2,93 € |
|
10114658 (07105-3046) |
0,3 | M4 | D | 2,5 | 6 | 2,5 | 2 | 1 | ab 2,98 € |
|
10114659 (07105-30410) |
0,3 | M4 | D | 2,5 | 10 | 3,5 | 2 | 2 | ab 2,98 € |
|
10114660 (07105-30416) |
0.3 | M4 | D | 2,5 | 16 | 5 | 2 | 3 | ab 2,98 € |
|
10114666 (07105-30620) |
0,9 | M6 | D | 4 | 20,8 | 7 | 3 | 9 | ab 2,98 € |
|
10114667 (07105-30625) |
0,9 | M6 | D | 4 | 25,8 | 7 | 3 | 10 | ab 2,98 € |
|
10114668 (07105-30810) |
1,5 | M8 | D | 5,5 | 11,2 | 3,5 | 4 | 13 | ab 2,98 € |
|
10114669 (07105-30812) |
1,5 | M8 | D | 5,5 | 13,2 | 5 | 4 | 14 | ab 2,98 € |
|
10114670 (07105-30820) |
1,5 | M8 | D | 5,5 | 21,2 | 8 | 4 | 15 | ab 2,98 € |
|
10114671 (07105-30825) |
1,5 | M8 | D | 5,5 | 26,2 | 8 | 4 | 16 | ab 3,07 € |
|
10114672 (07105-30830) |
1,5 | M8 | D | 5,5 | 31,2 | 8 | 4 | 17 | ab 3,07 € |
|
10114647 (07105-11020) |
20 | M10 | A | 7 | 21,7 | 9 | 5 | 23 | ab 3,10 € |
|
10114648 (07105-11025) |
20 | M10 | A | 7 | 26,7 | 9 | 5 | 24 | ab 3,10 € |
|
10114649 (07105-11035) |
20 | M10 | A | 7 | 36,7 | 9 | 5 | 25 | ab 3,23 € |
|
10114673 (07105-31012) |
2 | M10 | D | 7 | 13,7 | 5 | 5 | 21 | ab 3,30 € |
|
10114674 (07105-31016) |
2 | M10 | D | 7 | 17,7 | 9 | 5 | 22 | ab 3,30 € |
|
10114650 (07105-11216) |
30 | M12 | A | 8,5 | 18 | 8 | 6 | 26 | ab 3,39 € |
|
10114651 (07105-11220) |
30 | M12 | A | 8,5 | 22 | 10 | 6 | 27 | ab 3,39 € |
|
10114675 (07105-31020) |
2 | M10 | D | 7 | 21,7 | 9 | 5 | 23 | ab 3,45 € |
|
10114676 (07105-31025) |
2 | M10 | D | 7 | 26,7 | 9 | 5 | 24 | ab 3,45 € |
|
10114677 (07105-31035) |
2 | M10 | D | 7 | 36,7 | 9 | 5 | 25 | ab 3,54 € |
|
10114652 (07105-11230) |
30 | M12 | A | 8,5 | 32 | 10 | 6 | 28 | ab 3,62 € |
|
10114635 (07105-10650) |
9 | M6 | A | 4 | 50,8 | 7 | 3 | 11 | ab 3,80 € |
|
10114642 (07105-10850) |
15 | M8 | A | 5,5 | 51,2 | 8 | 4 | 18 | ab 3,88 € |
|
10114636 (07105-10660) |
9 | M6 | A | 4 | 60,8 | 7 | 3 | 12 | ab 3,97 € |
|
10114643 (07105-10860) |
15 | M8 | A | 5,5 | 61,2 | 8 | 4 | 19 | ab 3,99 € |
|
10114653 (07105-11240) |
30 | M12 | A | 8,5 | 42 | 10 | 6 | 29 | ab 3,99 € |
|
10114644 (07105-10880) |
15 | M8 | A | 5,5 | 81,2 | 8 | 4 | 20 | ab 4,12 € |
|
10114678 (07105-31216) |
3 | M12 | D | 8,5 | 18 | 8 | 6 | 26 | ab 4,16 € |
|
10114679 (07105-31220) |
3 | M12 | D | 8,5 | 22 | 10 | 6 | 27 | ab 4,16 € |
|
10114680 (07105-31230) |
3 | M12 | D | 8,5 | 32 | 10 | 6 | 28 | ab 4,45 € |
|
10114681 (07105-31240) |
3 | M12 | D | 8,5 | 42 | 10 | 6 | 29 | ab 4,74 € |
|
10114654 (07105-11620) |
60 | M16 | A | 12 | 23,3 | 10 | 8 | 30 | ab 5,40 € |
|
10114655 (07105-11625) |
60 | M16 | A | 12 | 28,3 | 14 | 8 | 31 | ab 5,40 € |
|
10114656 (07105-11635) |
60 | M16 | A | 12 | 38,3 | 14 | 8 | 32 | ab 5,75 € |
|
10114657 (07105-11650) |
60 | M16 | A | 12 | 53,3 | 14 | 8 | 33 | ab 5,99 € |
