Produktnummer:
10117215
Herstellernummer:
07110-61025
Hersteller:
Norelem

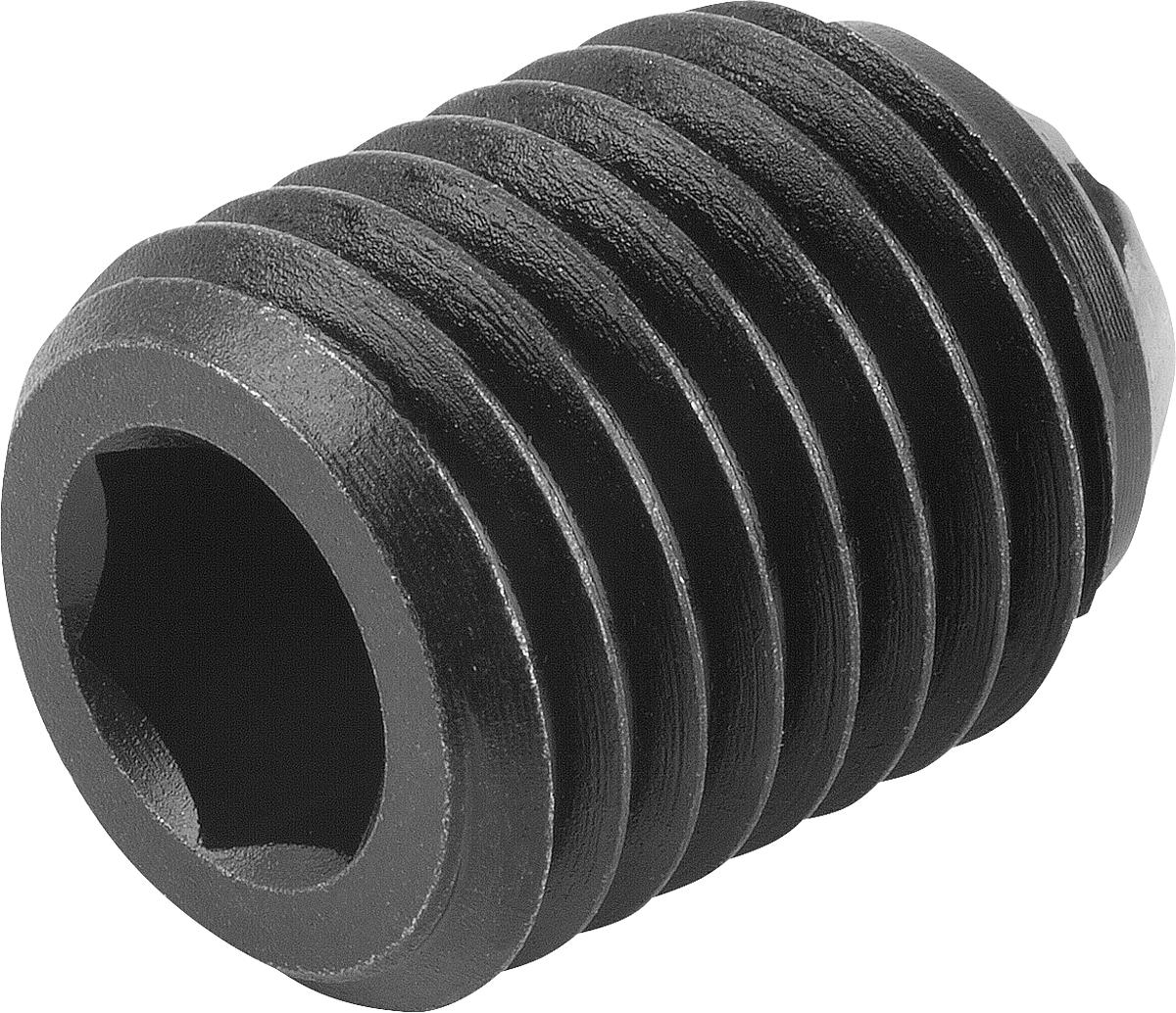

Norelem 07110-61025 KUGELDRUCKSCHRAUBE FORM FV, OHNE KOPF, D1=M10, L2=25
D1:
M10
Form:
FV
L2:
25,3
Produktnummer:
10117215

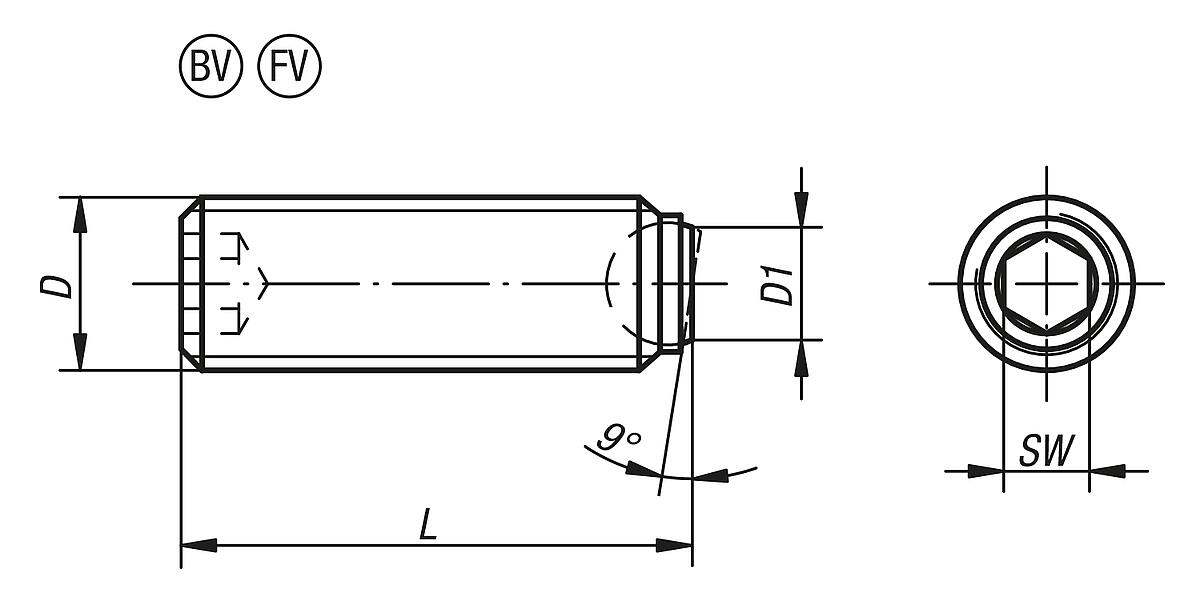

NLM 07110_BV u. FV Kugeldruckschrauben ohne Kopf, mit abgeflachter Kugel und Verdrehsicherung
Beschreibung
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Form BV: mit abgeflachter Kugel und Verdrehsicherung
Form FV: mit abgeflachter Kugel, geriffelt und Verdrehsicherung
Bestellbeispiel: LE70183 07110-50820
Hinweis:
Mit der abgeflachten Kugel Form C, B oder BV können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Form BV: mit abgeflachter Kugel und Verdrehsicherung
Form FV: mit abgeflachter Kugel, geriffelt und Verdrehsicherung
Bestellbeispiel: LE70183 07110-50820
Hinweis:
Mit der abgeflachten Kugel Form C, B oder BV können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 12 |
|---|---|
| D1: | M10 |
| D3: | 5,6 |
| Form: | FV |
| Gewicht ca. g: | 11,2 |
| Kugel Ø: | 7 |
| L2: | 25,3 |
| SW: | 5 |
Dokumente
1
| Variante | D1 | Form | L2 | Preis |
|---|---|---|---|---|
|
10117207 (07110-50820) |
M8 | BV | 20,3 | ab 8,76 € |
|
10117208 (07110-50830) |
M8 | BV | 30,3 | ab 8,80 € |
|
10117209 (07110-51025) |
M10 | BV | 25,3 | ab 9,61 € |
|
10117210 (07110-51035) |
M10 | BV | 35,3 | ab 9,71 € |
|
10117211 (07110-51230) |
M12 | BV | 30,2 | ab 11,37 € |
|
10117212 (07110-51240) |
M12 | BV | 40,2 | ab 11,48 € |
|
10117213 (07110-51635) |
M16 | BV | 35 | ab 14,47 € |
|
10117214 (07110-51650) |
M16 | BV | 50 | ab 14,82 € |
|
10117215 (07110-61025) |
M10 | FV | 25,3 | ab 20,14 € |
|
10117216 (07110-61035) |
M10 | FV | 35,3 | ab 20,29 € |
|
10117217 (07110-61230) |
M12 | FV | 30,2 | ab 21,99 € |
|
10117218 (07110-61240) |
M12 | FV | 40,2 | ab 22,16 € |
|
10117219 (07110-61635) |
M16 | FV | 35 | ab 25,29 € |
|
10117220 (07110-61650) |
M16 | FV | 50 | ab 25,61 € |
