Produktnummer:
10115548
Herstellernummer:
07130-08X40
Hersteller:
Norelem

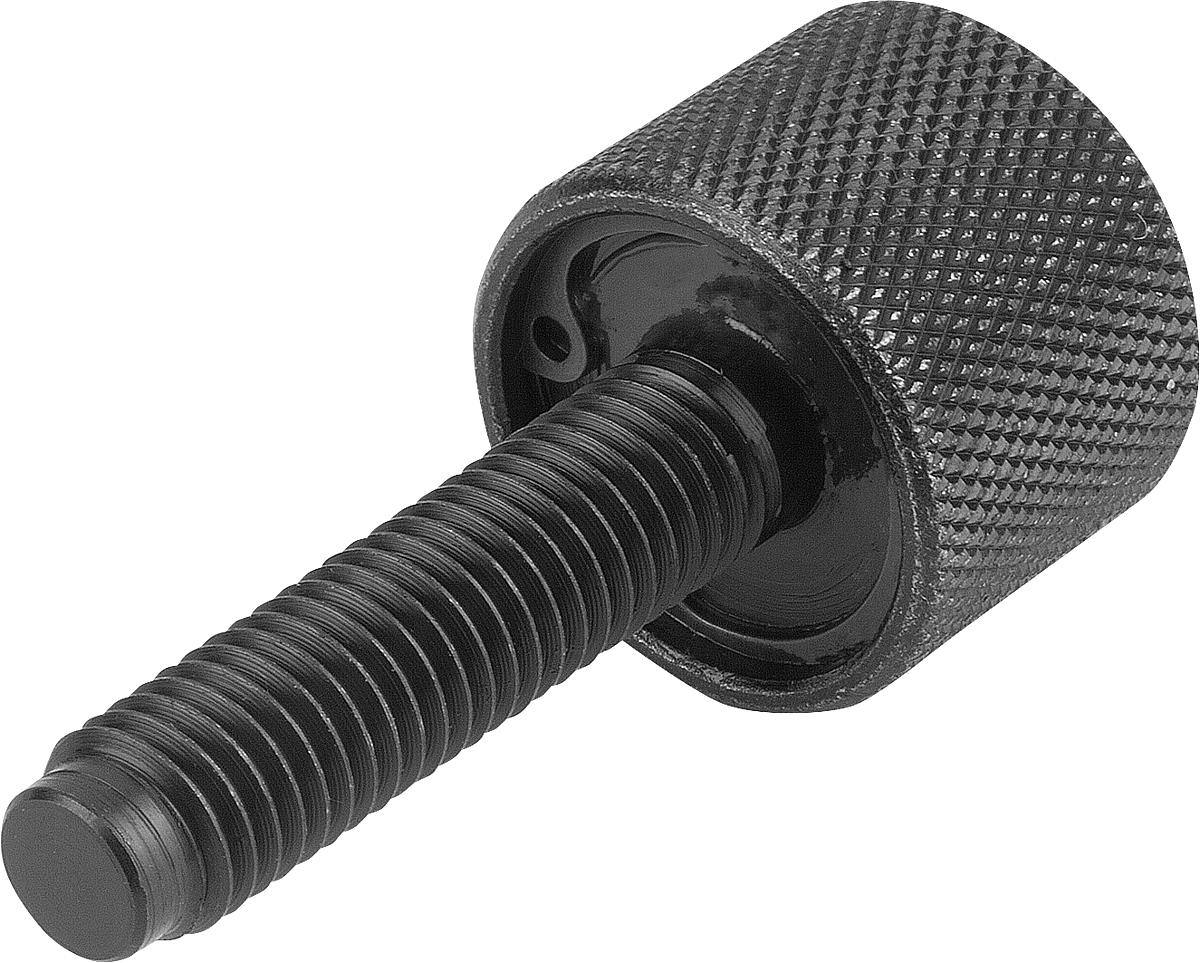

Norelem 07130-08X40 DREHMOMENTSCHRAUBE MIT DRUCKZAPFEN, D=M8, L=40
D:
M8
D1:
25
D2:
6,5
F1 (N):
40
F2 (N):
650
L:
40
L1:
20
L2:
3
Produktnummer:
10115548

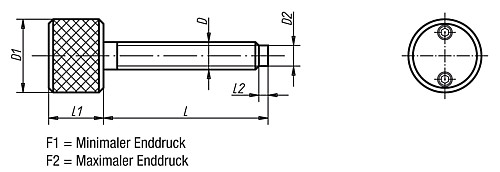

NLM 07130 Drehmomentschrauben mit Druckzapfen
Beschreibung
Werkstoff:
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07130-08X60 (Länge L mit angeben)
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07130-08X60 (Länge L mit angeben)
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.

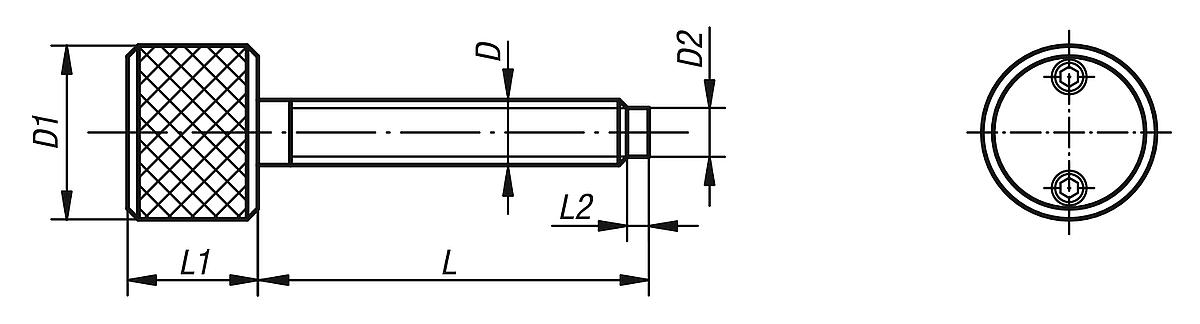

Eigenschaften
| D: | M8 |
|---|---|
| D1: | 25 |
| D2: | 6,5 |
| F1 (N): | 40 |
| F2 (N): | 650 |
| L: | 40 |
| L1: | 20 |
| L2: | 3 |
Dokumente
1
| Variante | L1 | L | D1 | D | L2 | D2 | F1 (N) | F2 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10115546 (07130-06X40) |
20 | 40 | 25 | M6 | 3 | 4,7 | 40 | 800 | ab 90,50 € |
|
10115547 (07130-06X60) |
20 | 60 | 25 | M6 | 3 | 4,7 | 40 | 800 | ab 90,50 € |
|
10115548 (07130-08X40) |
20 | 40 | 25 | M8 | 3 | 6,5 | 40 | 650 | ab 94,58 € |
|
10115549 (07130-08X60) |
20 | 60 | 25 | M8 | 3 | 6,5 | 40 | 650 | ab 94,58 € |
|
10115550 (07130-08X80) |
20 | 80 | 25 | M8 | 3 | 6,5 | 40 | 650 | ab 94,58 € |
|
10115551 (07130-10X40) |
20 | 40 | 25 | M10 | 3 | 8,2 | 40 | 550 | ab 106,30 € |
|
10115552 (07130-10X60) |
20 | 60 | 25 | M10 | 3 | 8,2 | 40 | 550 | ab 106,30 € |
|
10115553 (07130-10X80) |
20 | 80 | 25 | M10 | 3 | 8,2 | 40 | 550 | ab 106,30 € |
|
10115554 (07130-12X40) |
20 | 40 | 25 | M12 | 3 | 10 | 40 | 450 | ab 112,06 € |
|
10115555 (07130-12X60) |
20 | 60 | 25 | M12 | 3 | 10 | 40 | 450 | ab 112,06 € |
|
10115556 (07130-12X80) |
20 | 80 | 25 | M12 | 3 | 10 | 40 | 450 | ab 112,06 € |
|
10115557 (07130-12X100) |
20 | 100 | 25 | M12 | 3 | 10 | 40 | 450 | ab 112,06 € |
