Produktnummer:
10115568
Herstellernummer:
07134-08X60
Hersteller:
Norelem

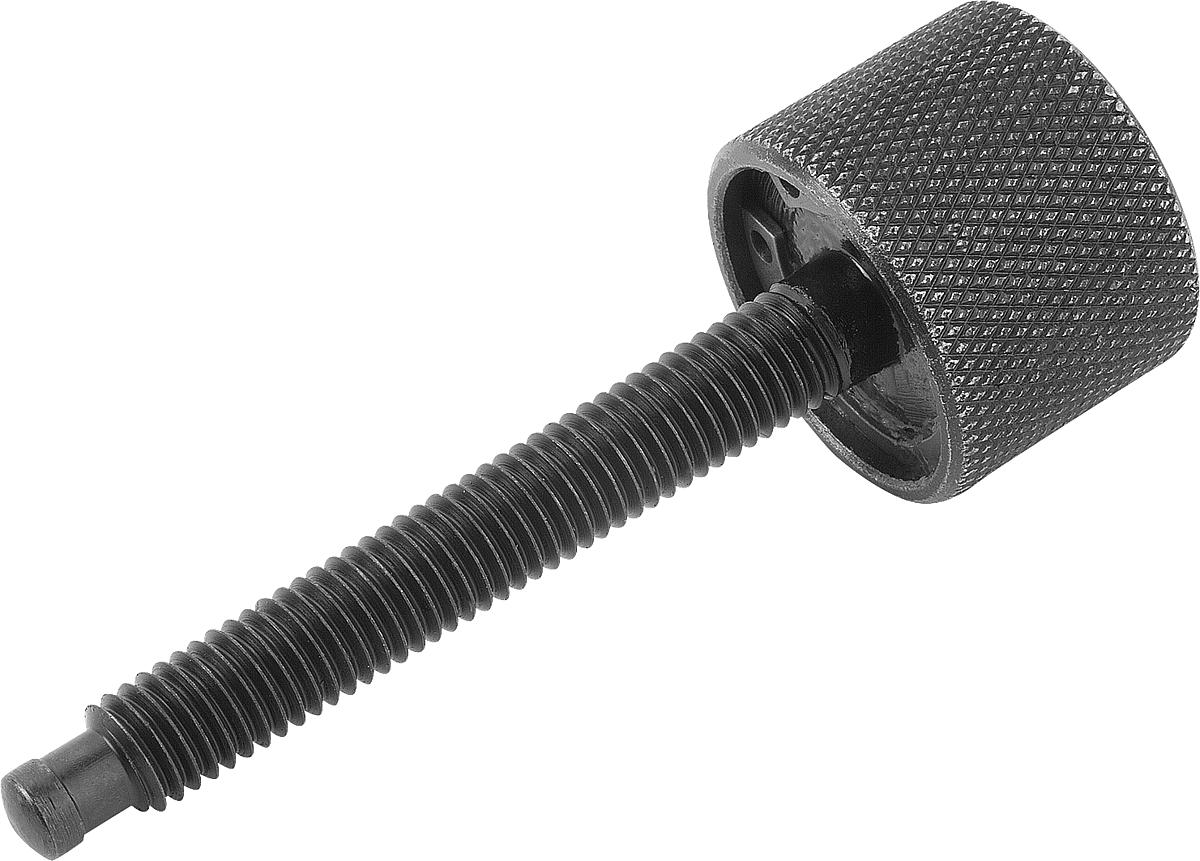

Norelem 07134-08X60 DREHMOMENTSCHRAUBE, MIT KUGELDRUCKZAPFEN M8X60
D:
M8
L:
60
Produktnummer:
10115568
NLM 07134 Drehmomentschrauben mit Kugeldruckzapfen
Beschreibung
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
In Verbindung mit einer Druckscheibe (07138, 07140 oder 07141) eignet sich die Drehmomentschraube mit Kugeldruckzapfen besonders gut zum Spannen von schrägen Flächen.
Werkstoff: Automatenstahl.
Ausführung: brüniert.
Bestellbeispiel:
LE70183 07134-08X60 (Länge L mit angeben)
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
In Verbindung mit einer Druckscheibe (07138, 07140 oder 07141) eignet sich die Drehmomentschraube mit Kugeldruckzapfen besonders gut zum Spannen von schrägen Flächen.
Werkstoff: Automatenstahl.
Ausführung: brüniert.
Bestellbeispiel:
LE70183 07134-08X60 (Länge L mit angeben)

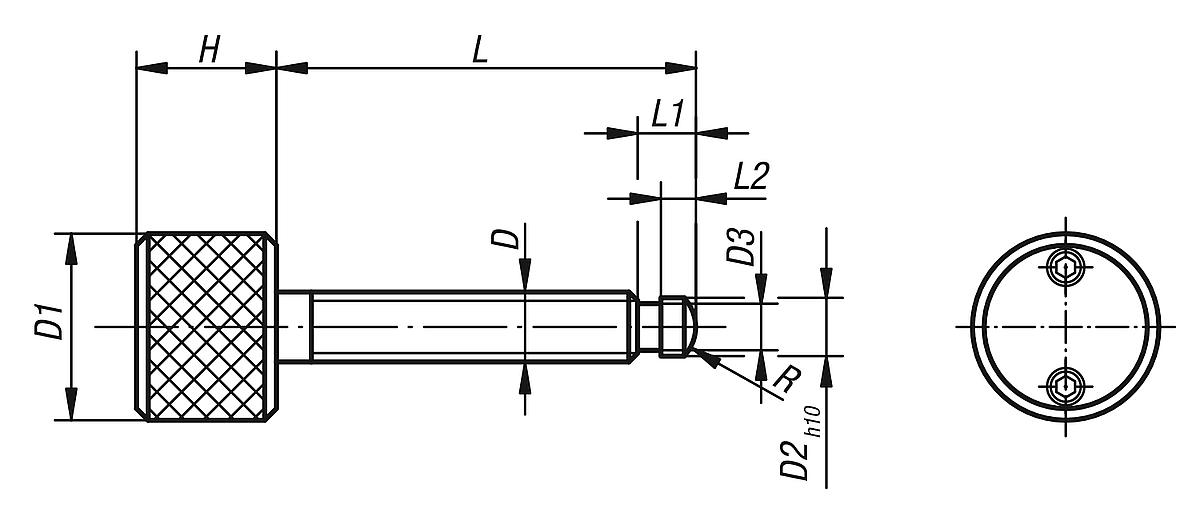

Eigenschaften
| D: | M8 |
|---|---|
| D1: | 25 |
| D2: | 6 |
| D3: | 5,3 |
| F1 (N): | 40 |
| F2 (N): | 650 |
| H: | 20 |
| L: | 60 |
| L1: | 7,5 |
| L2: | 3 |
| R: | 5 |
Dokumente
1
| Variante | L | D | Preis |
|---|---|---|---|
|
10115566 (07134-06X40) |
40 | M6 | ab 94,32 € |
|
10115567 (07134-06X60) |
60 | M6 | ab 96,08 € |
|
10115568 (07134-08X60) |
60 | M8 | ab 96,08 € |
|
10115569 (07134-08X80) |
80 | M8 | ab 98,63 € |
|
10115570 (07134-10X60) |
60 | M10 | ab 98,63 € |
|
10115571 (07134-10X80) |
80 | M10 | ab 122,46 € |
|
10115572 (07134-12X80) |
80 | M12 | ab 122,46 € |
|
10115573 (07134-12X100) |
100 | M12 | ab 122,46 € |
