Produktnummer:
10115574
Herstellernummer:
07138-10
Hersteller:
Norelem

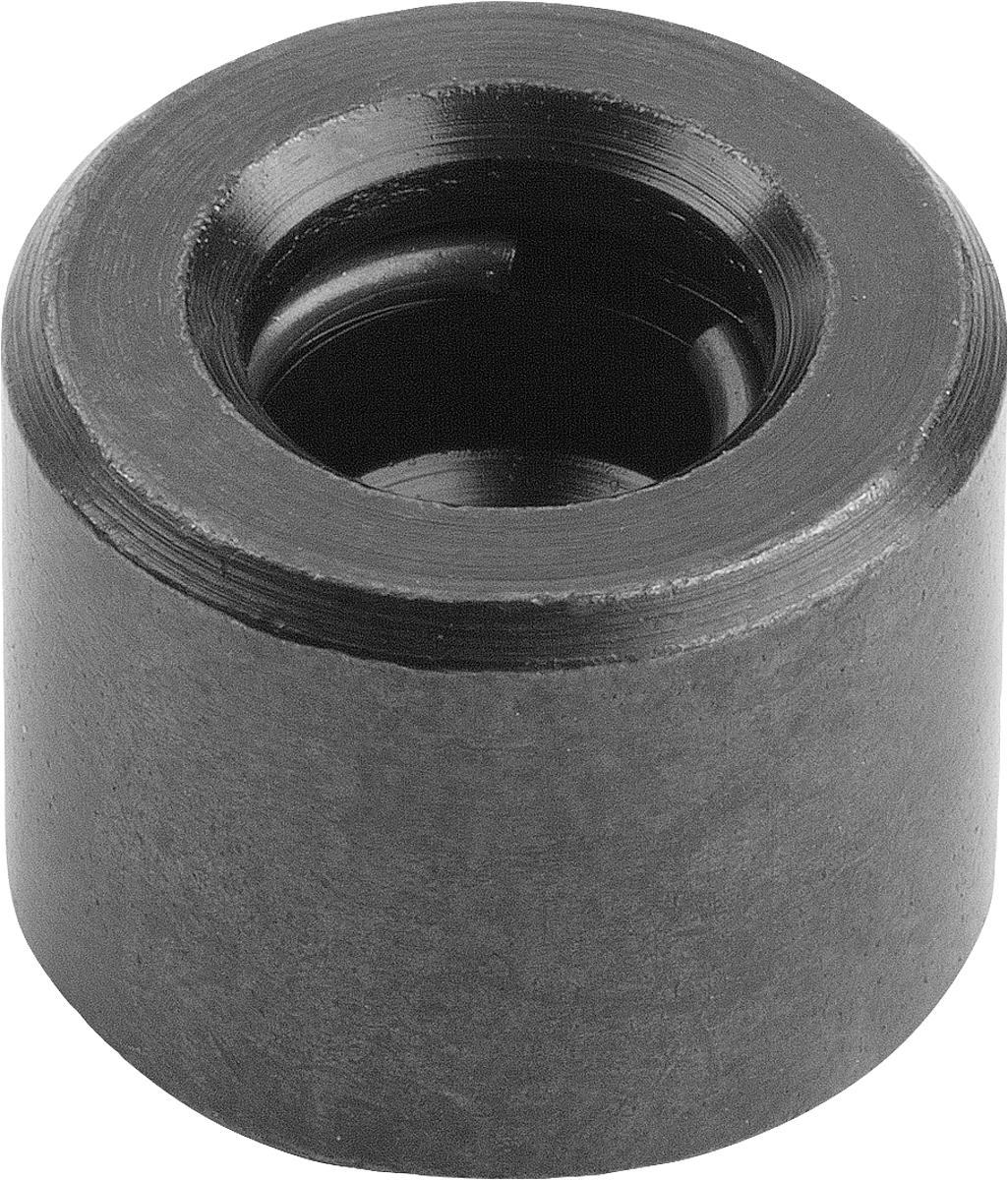

Norelem 07138-10 DRUCKSCHEIBE D=10
D:
10
D1:
5
D2:
4,5
Gewicht ca. g:
4
L:
8
Passend zu:
07120-06, 07134-06
Produktnummer:
10115574
NLM 07138 Druckscheiben
Beschreibung
Werkstoff:
Druckscheibe Automatenstahl, Sprengring Federstahl.
Ausführung:
oberflächengehärtet und brüniert.
Bestellbeispiel:
nlm 07138-10
Hinweis:
Die Druckscheibe kann auf die Drehmomentschrauben mit Kugelzapfen (07134) oder die Gewindestifte mit Druckzapfen (07120) unter leichtem Druck aufgesteckt werden.
Durch das Kugelgelenk passt sich die Druckscheibe der zu spannenden Fläche an.
Druckscheibe Automatenstahl, Sprengring Federstahl.
Ausführung:
oberflächengehärtet und brüniert.
Bestellbeispiel:
nlm 07138-10
Hinweis:
Die Druckscheibe kann auf die Drehmomentschrauben mit Kugelzapfen (07134) oder die Gewindestifte mit Druckzapfen (07120) unter leichtem Druck aufgesteckt werden.
Durch das Kugelgelenk passt sich die Druckscheibe der zu spannenden Fläche an.

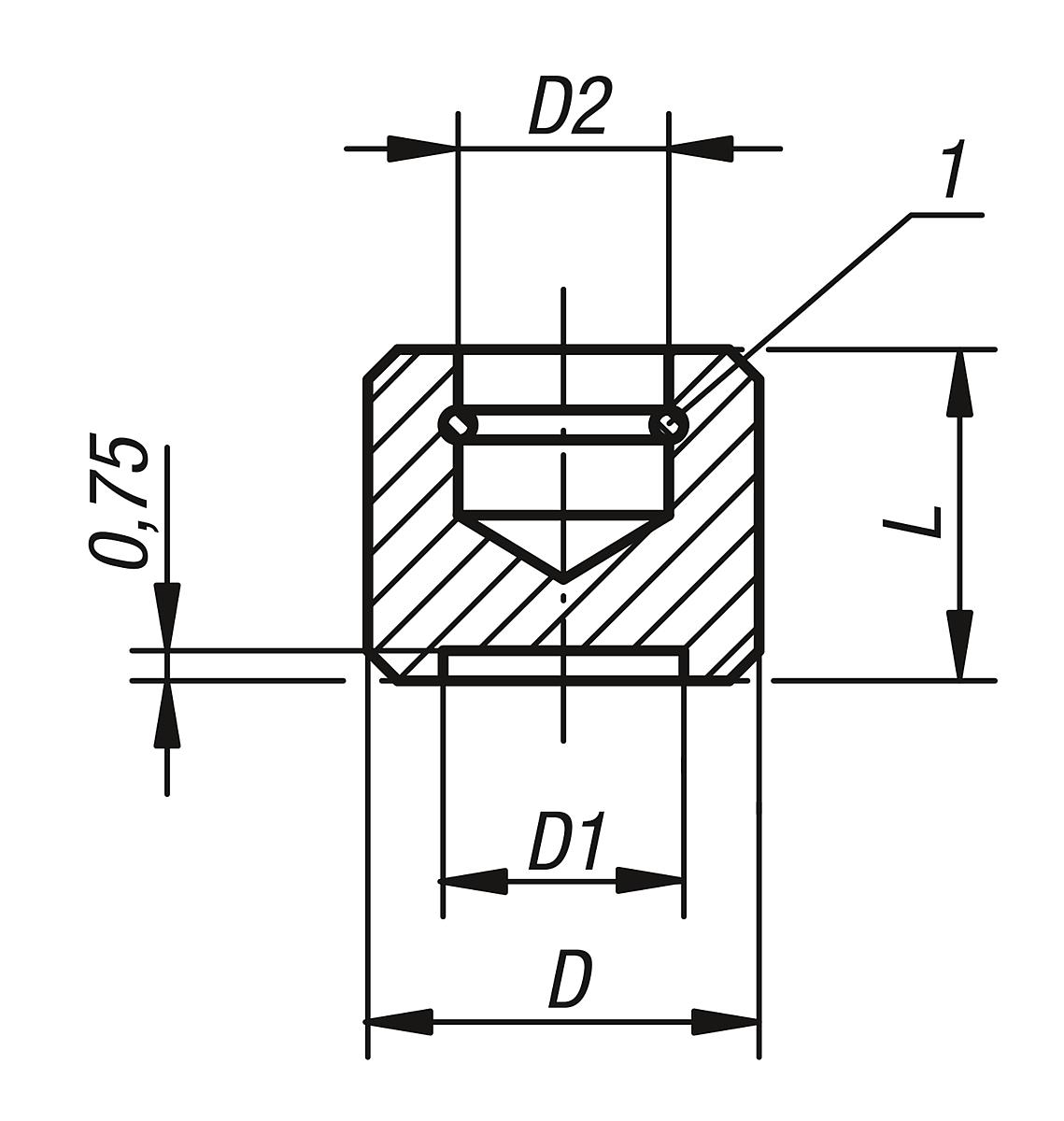

Eigenschaften
| D: | 10 |
|---|---|
| D1: | 5 |
| D2: | 4,5 |
| Gewicht ca. g: | 4 |
| L: | 8 |
| Passend zu: | 07120-06, 07134-06 |
Dokumente
1
| Variante | D | L | D1 | Gewicht ca. g | D2 | Passend zu | Preis |
|---|---|---|---|---|---|---|---|
|
10115574 (07138-10) |
10 | 8 | 5 | 4 | 4,5 | 07120-06, 07134-06 | ab 11,67 € |
|
10115575 (07138-12) |
12 | 9 | 6 | 8 | 6 | 07120-08, 07134-08 | ab 11,72 € |
|
10115576 (07138-14) |
14 | 11 | 8 | 10 | 8 | 07120-10, 07120-12, 07134-10, 07134-12 | ab 11,72 € |
