Produktnummer:
10115455
Herstellernummer:
07141-14
Hersteller:
Norelem

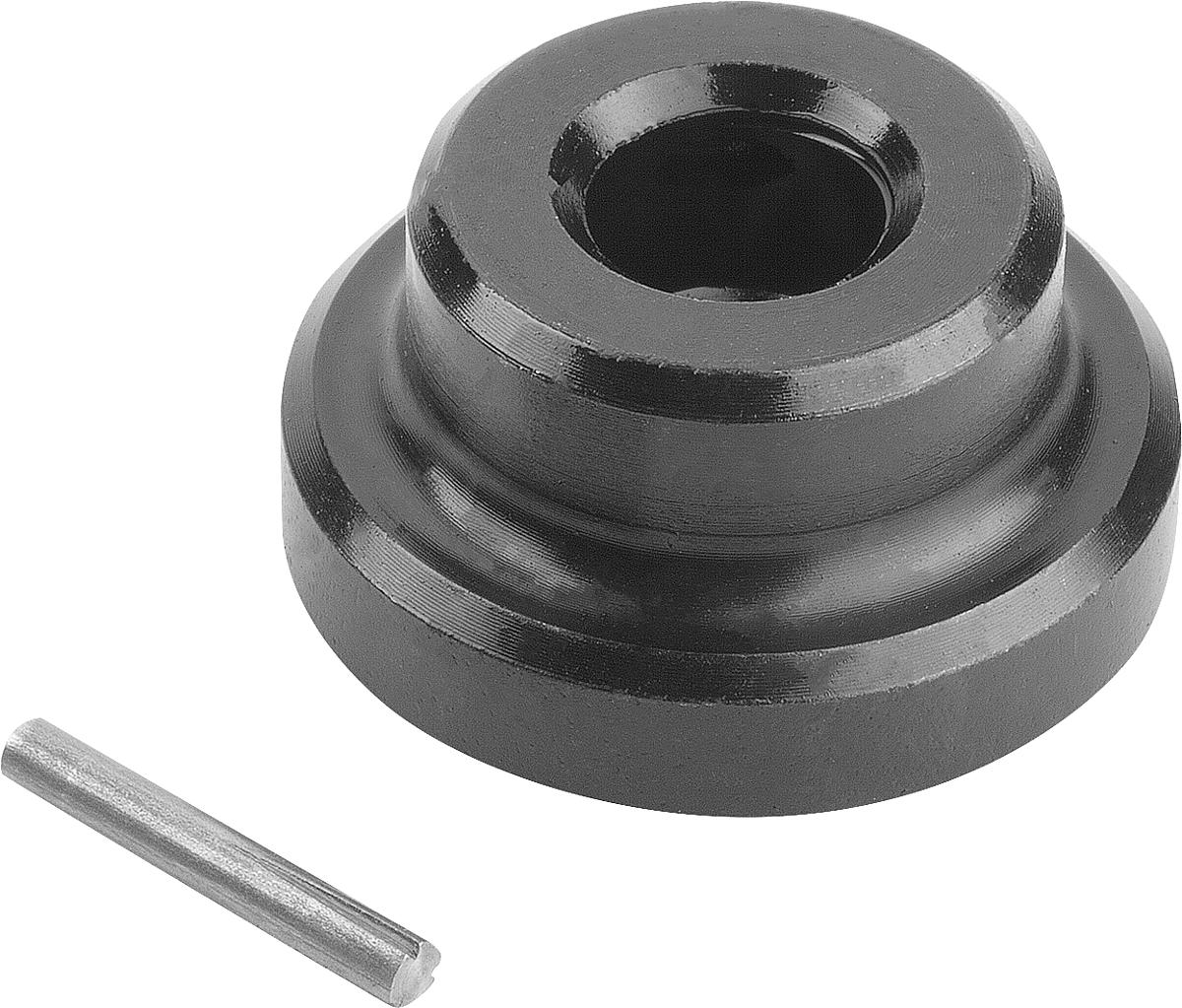

Norelem 07141-14 DRUCKSTÜCK MIT SICHERUNGSSTIFT, D1=28
D:
10,1
D1:
28
D2:
20
D3:
2,5
D4:
10
Gewicht ca. g:
37
H:
14
H1:
6
L:
5,7
P:
7,5
P1:
2,5
Produktnummer:
10115455
NLM 07141 Druckstücke mit Sicherungsstift
Beschreibung
Werkstoff:
Automatenstahl.
Ausführung:
einsatzgehärtet und brüniert.
Bestellbeispiel:
nlm 07141-10
Hinweis:
Durch den Querstift wird der Gewindestift 07120 mit dem Druckteller unverlierbar verbunden.
Automatenstahl.
Ausführung:
einsatzgehärtet und brüniert.
Bestellbeispiel:
nlm 07141-10
Hinweis:
Durch den Querstift wird der Gewindestift 07120 mit dem Druckteller unverlierbar verbunden.

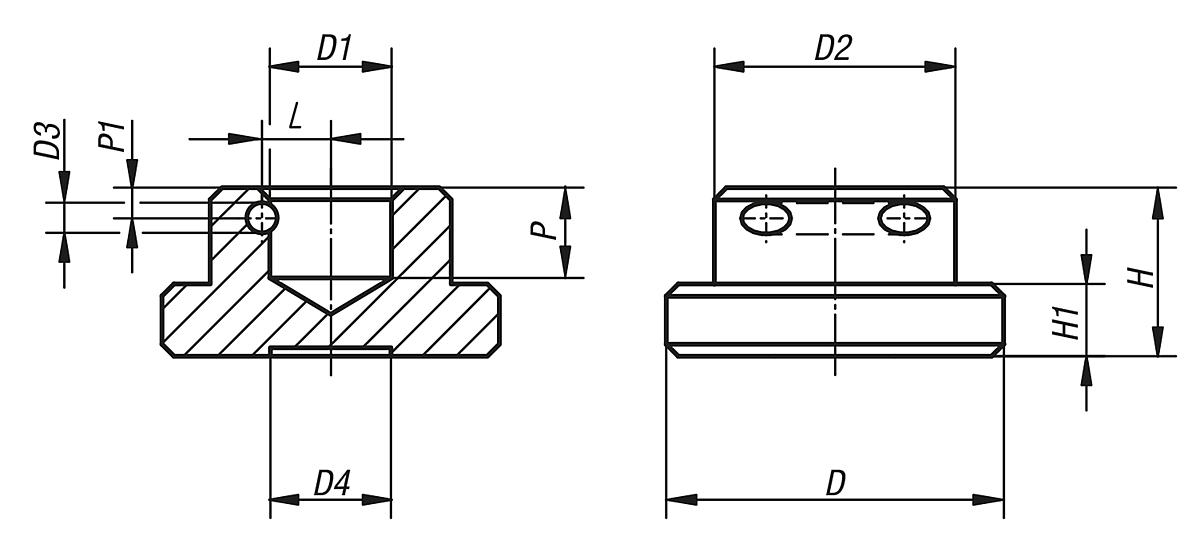

Eigenschaften
| D: | 10,1 |
|---|---|
| D1: | 28 |
| D2: | 20 |
| D3: | 2,5 |
| D4: | 10 |
| Gewicht ca. g: | 37 |
| H: | 14 |
| H1: | 6 |
| L: | 5,7 |
| P: | 7,5 |
| P1: | 2,5 |
Dokumente
1
| Variante | H | D2 | D1 | D4 | D3 | Gewicht ca. g | P | H1 | D | L | P1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115452 (07141-08) |
9 | 12 | 16 | 7 | 2 | 9 | 5 | 4 | 6,1 | 3,5 | 2 | ab 2,33 € |
|
10115451 (07141-06) |
7 | 10 | 12 | 5 | 2 | 5 | 4 | 2,5 | 4,6 | 2,8 | 1,8 | ab 2,40 € |
|
10115453 (07141-10) |
11 | 15 | 20 | 8 | 2 | 17 | 7 | 5 | 8,1 | 4,6 | 2,7 | ab 2,77 € |
|
10115454 (07141-12) |
13 | 18 | 25 | 10 | 2 | 33 | 7 | 6 | 8,1 | 4,6 | 2,7 | ab 3,26 € |
|
10115455 (07141-14) |
14 | 20 | 28 | 10 | 2,5 | 37 | 7,5 | 6 | 10,1 | 5,7 | 2,5 | ab 4,64 € |
|
10115456 (07141-16) |
15 | 22 | 32 | 14 | 2,5 | 57 | 7,5 | 7 | 12,1 | 6,7 | 2,5 | ab 4,99 € |
|
10115457 (07141-20) |
16 | 28 | 40 | 18 | 2,5 | 103 | 8 | 9 | 15,6 | 8,3 | 3 | ab 7,12 € |
