Produktnummer:
10116708
Herstellernummer:
07460-202
Hersteller:
Norelem

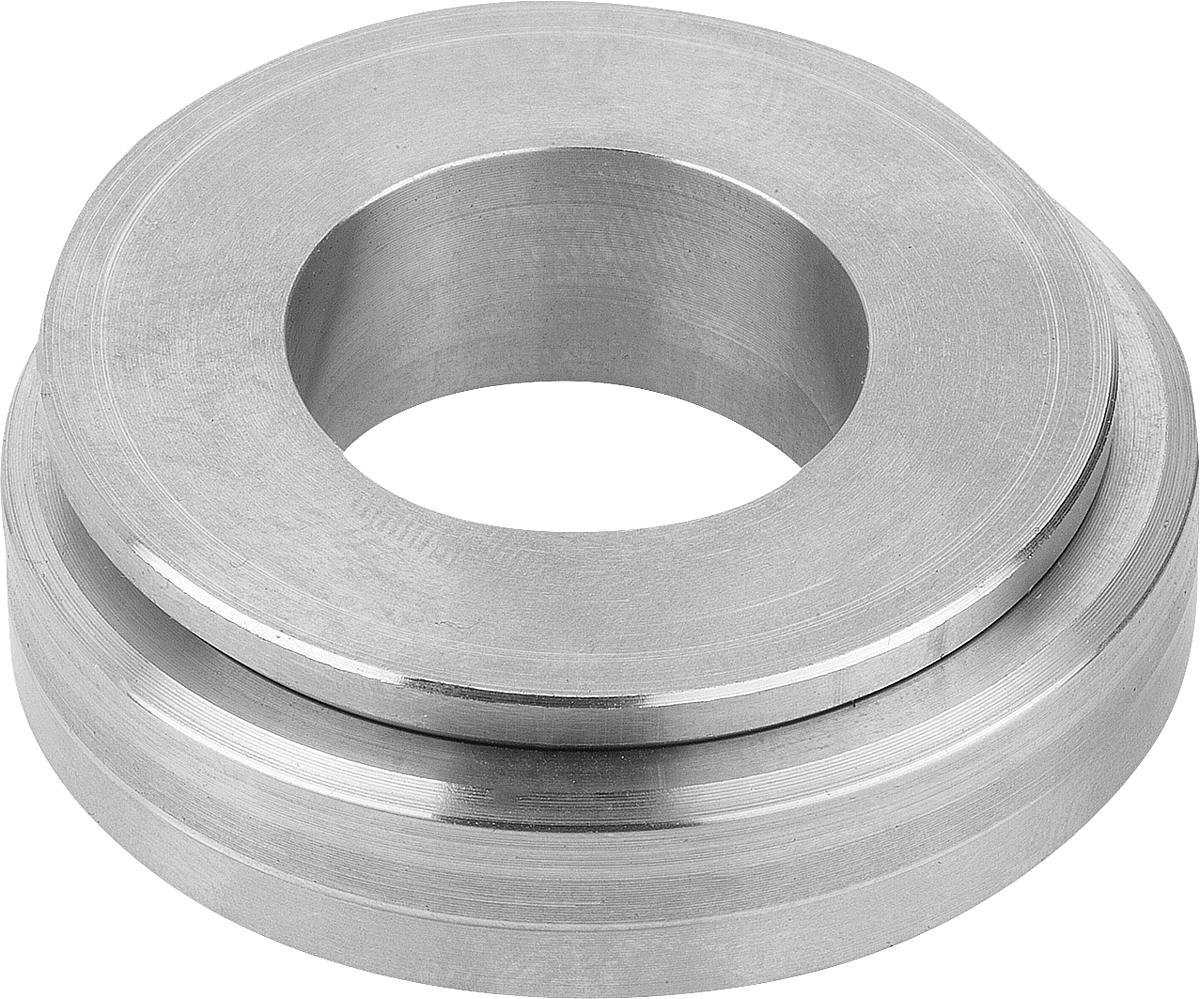

Norelem 07460-202 KUGEL AUSGLEICHSSCHEIBE EDELSTAHL, TYP B, D1=32, D2=13
D1:
32
Material:
Edelstahl
Produktnummer:
10116708
NLM 07460 Kugel Ausgleichs Scheiben
Beschreibung
LE70183 Werkstoff:
Stahl 1.7225. Edelstahl 1.4305.
Ausführung:
Stahl blau chromatiert. Edelstahl blank.
Bestellbeispiel:
nlm 07460-401
Hinweis:
Die Kugel-Ausgleichs-Scheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4°. Bei Schräglagen von D3 > 1° ist zur gleichmäßigen Auflage der Schrauben eine weitere Kugel-Ausgleichs-Scheibe als Unterlage zu empfehlen. Ober- und Unterteil können nicht auseinanderfallen, sie sind gesichert.
Stahl 1.7225. Edelstahl 1.4305.
Ausführung:
Stahl blau chromatiert. Edelstahl blank.
Bestellbeispiel:
nlm 07460-401
Hinweis:
Die Kugel-Ausgleichs-Scheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4°. Bei Schräglagen von D3 > 1° ist zur gleichmäßigen Auflage der Schrauben eine weitere Kugel-Ausgleichs-Scheibe als Unterlage zu empfehlen. Ober- und Unterteil können nicht auseinanderfallen, sie sind gesichert.

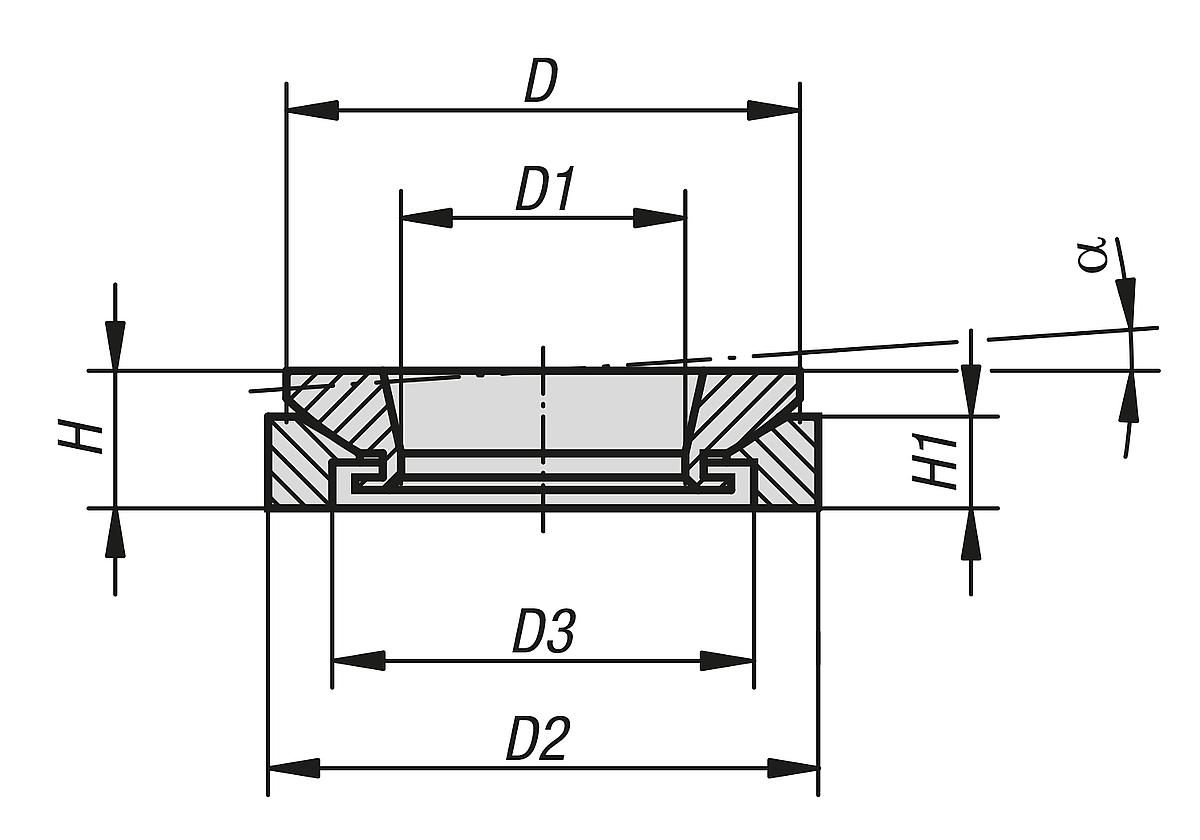

Eigenschaften
| A: | 4° |
|---|---|
| D: | 30 |
| D1: | 32 |
| D2: | 13 |
| D3: | 20 |
| H: | 10 |
| H1: | 6,2 |
| Material: | Edelstahl |
Dokumente
1
| Variante | D1 | Material | Preis |
|---|---|---|---|
|
10116702 (07460-151) |
25 | Stahl | ab 15,70 € |
|
10116703 (07460-201) |
32 | Stahl | ab 17,48 € |
|
10116707 (07460-152) |
25 | Edelstahl | ab 20,25 € |
|
10116704 (07460-301) |
45 | Stahl | ab 20,97 € |
|
10116708 (07460-202) |
32 | Edelstahl | ab 21,86 € |
|
10116709 (07460-302) |
45 | Edelstahl | ab 28,01 € |
|
10116705 (07460-401) |
58 | Stahl | ab 32,71 € |
|
10116710 (07460-402) |
58 | Edelstahl | ab 40,78 € |
|
10116706 (07460-501) |
70 | Stahl | ab 48,68 € |
|
10116711 (07460-502) |
70 | Edelstahl | ab 61,16 € |
