Produktnummer:
10115891
Herstellernummer:
07695-24360
Hersteller:
Norelem

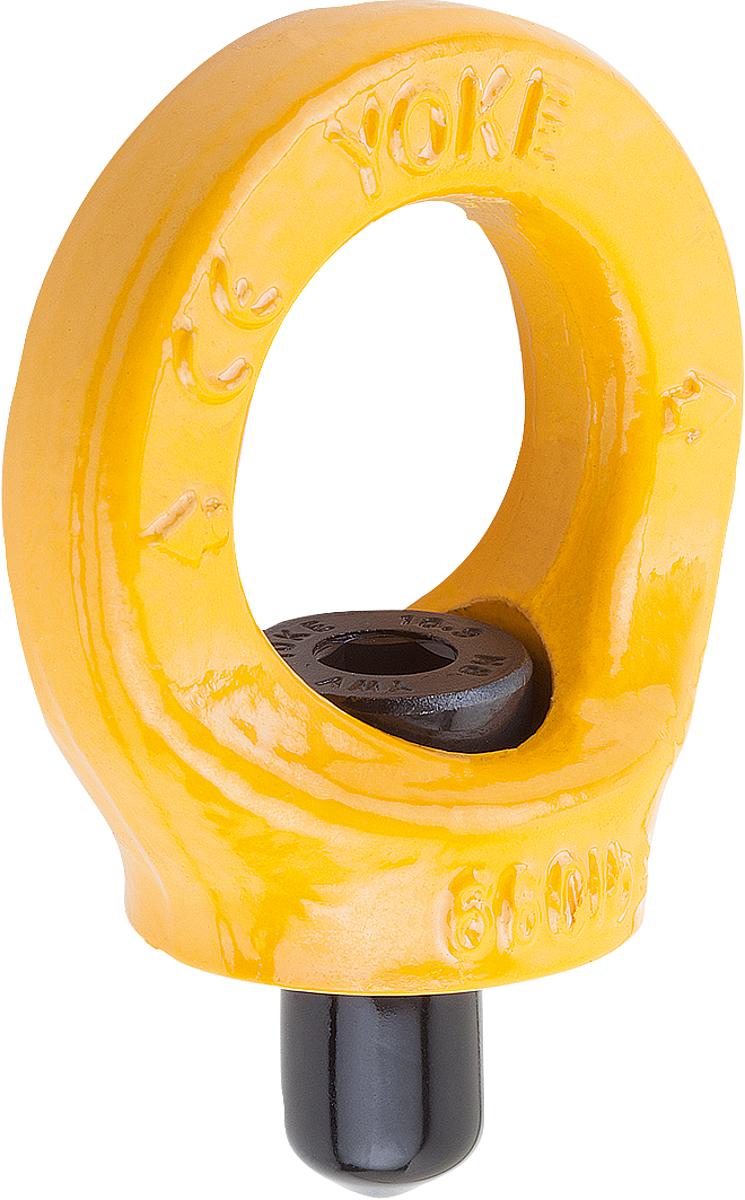

Norelem 07695-24360 RINGSCHRAUBE DREHBAR, M24, L=36, OHNE SECHSKANTSCHLÜSSEL
Ausführung:
ohne Sechskantschlüssel
D:
M24
Produktnummer:
10115891
NLM 07695 Ringschrauben drehbar hochfest
Beschreibung
Werkstoff:
Ring Stahl 1.6541.
Schraube Stahl.
Ausführung:
Ring geschmiedet und hochfest vergütet. 100% elektromagnetische Rissprüfung nach EN 1677-4, 4-fache Sicherheit. Kunststoffbeschichtet, rot. Schraube Festigkeitsklasse 10.9.
Bestellbeispiel:
nlm 07695-08150
Hinweis:
Im Gegensatz zu Ringschrauben DIN 580 ist der Ring drehbar gelagert, dadurch ist die Kraftrichtung einstellbar und unabsichtiges Auf- oder Überdrehen ausgeschlossen. Die höhere Belastbarkeit als bei Ringschrauben DIN 580 erlaubt es, kleinere Befestigungsgewinde zu wählen. Die Innensechskant-Sonderschraube ist unverlierbar.
– 4-fache Sicherheit
– seitlicher Anschlag bis 90° möglich
– Ringkörper bei angezogener Schraube 360° drehbar
Die angegebenen Belastungswerte gelten für eine Mindesteinschraubtiefe von 1x Gewinde-Nenndurchmesser in Stahl mit einer Mindestzugfestigkeit von 37 kp/mm², bei einer Einsatztemperatur von -20 °C bis +100 °C.
Ring Stahl 1.6541.
Schraube Stahl.
Ausführung:
Ring geschmiedet und hochfest vergütet. 100% elektromagnetische Rissprüfung nach EN 1677-4, 4-fache Sicherheit. Kunststoffbeschichtet, rot. Schraube Festigkeitsklasse 10.9.
Bestellbeispiel:
nlm 07695-08150
Hinweis:
Im Gegensatz zu Ringschrauben DIN 580 ist der Ring drehbar gelagert, dadurch ist die Kraftrichtung einstellbar und unabsichtiges Auf- oder Überdrehen ausgeschlossen. Die höhere Belastbarkeit als bei Ringschrauben DIN 580 erlaubt es, kleinere Befestigungsgewinde zu wählen. Die Innensechskant-Sonderschraube ist unverlierbar.
– 4-fache Sicherheit
– seitlicher Anschlag bis 90° möglich
– Ringkörper bei angezogener Schraube 360° drehbar
Die angegebenen Belastungswerte gelten für eine Mindesteinschraubtiefe von 1x Gewinde-Nenndurchmesser in Stahl mit einer Mindestzugfestigkeit von 37 kp/mm², bei einer Einsatztemperatur von -20 °C bis +100 °C.

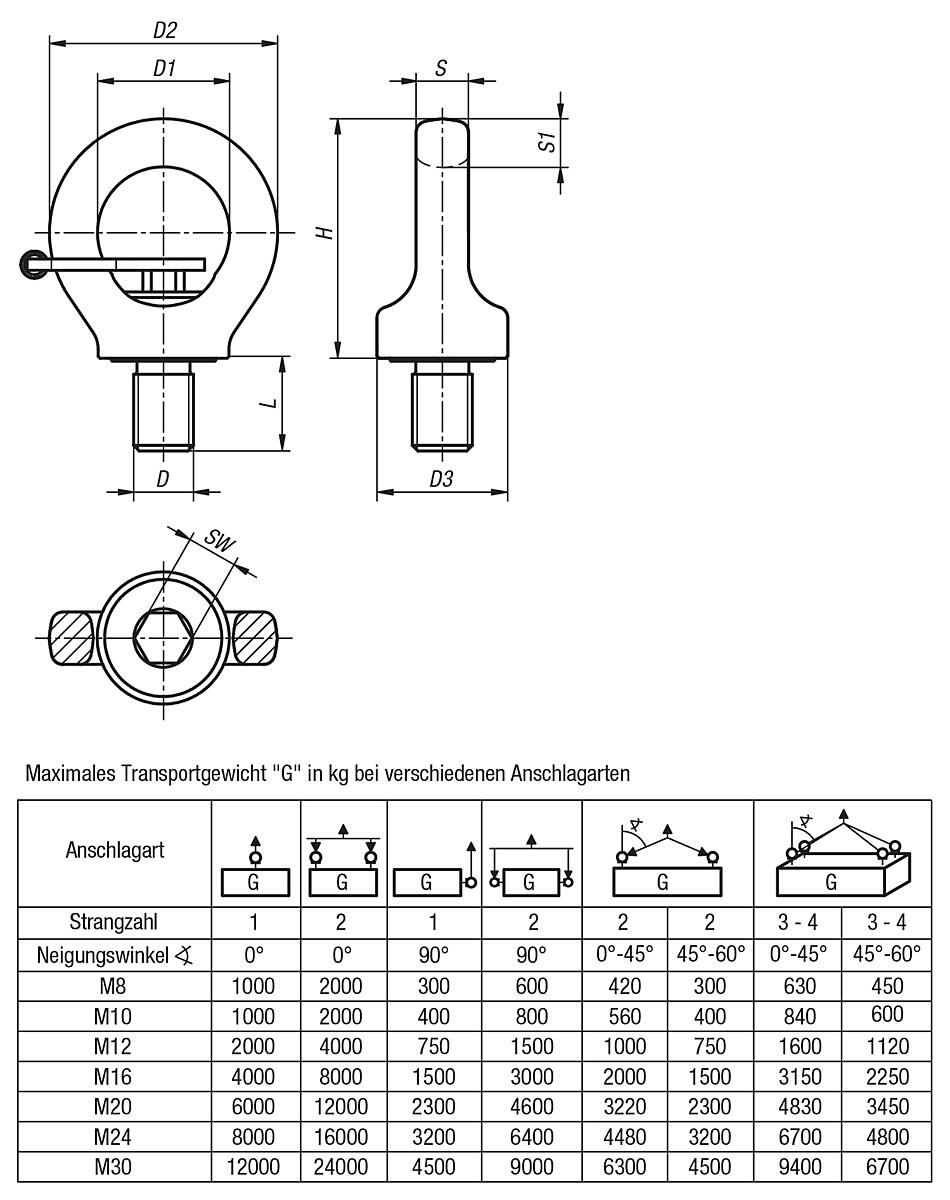

Eigenschaften
| Ausführung: | ohne Sechskantschlüssel |
|---|---|
| D: | M24 |
| D1: | 48 |
| D2: | 94 |
| D3: | 73 |
| D4: | 76 |
| H: | 96,9 |
| L: | 36 |
| S: | 20 |
| S1: | 23 |
| Tragkraft (kg): | 3200 |
Dokumente
1
| Variante | Ausführung | D | Preis |
|---|---|---|---|
|
10115886 (07695-08150) |
ohne Sechskantschlüssel | M8 | ab 37,23 € |
|
10115887 (07695-10150) |
ohne Sechskantschlüssel | M10 | ab 37,23 € |
|
10115893 (07695-08151) |
mit Sechskantschlüssel | M8 | ab 39,20 € |
|
10115894 (07695-10151) |
mit Sechskantschlüssel | M10 | ab 39,20 € |
|
10115888 (07695-12180) |
ohne Sechskantschlüssel | M12 | ab 41,01 € |
|
10115895 (07695-12181) |
mit Sechskantschlüssel | M12 | ab 43,19 € |
|
10115889 (07695-16240) |
ohne Sechskantschlüssel | M16 | ab 48,56 € |
|
10115896 (07695-16241) |
mit Sechskantschlüssel | M16 | ab 50,61 € |
|
10115890 (07695-20300) |
ohne Sechskantschlüssel | M20 | ab 66,90 € |
|
10115897 (07695-20301) |
mit Sechskantschlüssel | M20 | ab 69,68 € |
|
10115891 (07695-24360) |
ohne Sechskantschlüssel | M24 | ab 84,51 € |
|
10115898 (07695-24361) |
mit Sechskantschlüssel | M24 | ab 88,26 € |
|
10115892 (07695-30450) |
ohne Sechskantschlüssel | M30 | ab 122,41 € |
|
10115899 (07695-30451) |
mit Sechskantschlüssel | M30 | ab 127,55 € |
