Produktnummer: 10115944

Herstellernummer: 07752-16

Hersteller: Norelem

Norelem 07752-16 LASTBÜGEL MIT SEITENZUG

D: M16 max. Tragfähigkeit kg: 1400

74,57 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

max. Tragfähigkeit kg

Stück

VPE: 1 Stück

Produktnummer: 10115944

NLM 07752 Lastbügel mit Seitenzug

Werkstoff:
Vergütungsstahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 07752-12

Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.

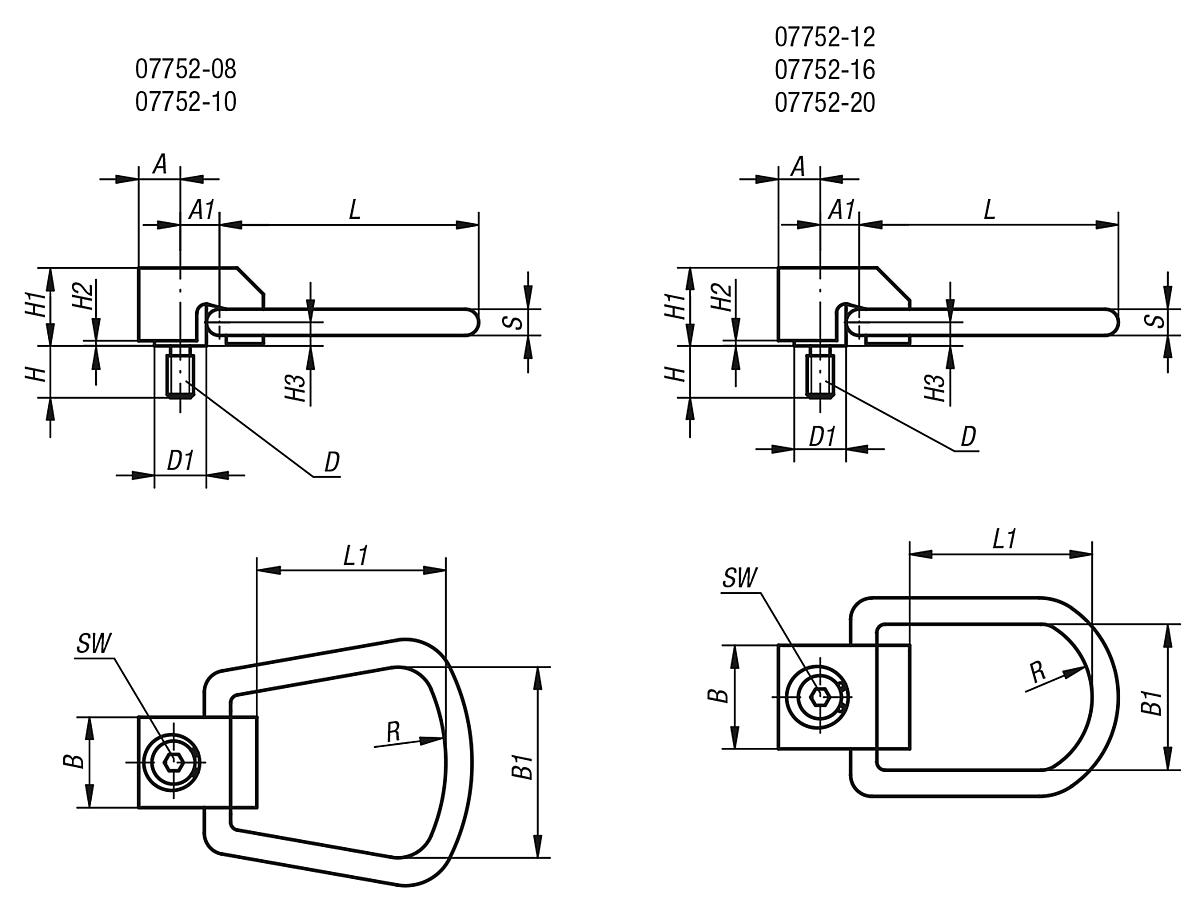

A:	19,8
A1:	23,8
Anziehdrehmoment Nm:	40
B:	41,3
B1:	50,8
D:	M16
D1:	25,4
H:	31,8
H1:	40,1
H2:	2
H3:	11,1
L:	120,7
L1:	82,6
R:	38,1
S:	12,7
SW:	10
max. Tragfähigkeit kg:	1400

Datenblatt.pdf

Variante	D	max. Tragfähigkeit kg	Preis

10115941 (07752-08)	M8	325	ab 38,64 €
10115942 (07752-10)	M10	500	ab 48,07 €
10115943 (07752-12)	M12	725	ab 65,23 €
10115944 (07752-16)	M16	1400	ab 74,57 €
10115945 (07752-20)	M20	2290	ab 117,87 €
