Produktnummer:
10115958
Herstellernummer:
07772-12045
Hersteller:
Norelem

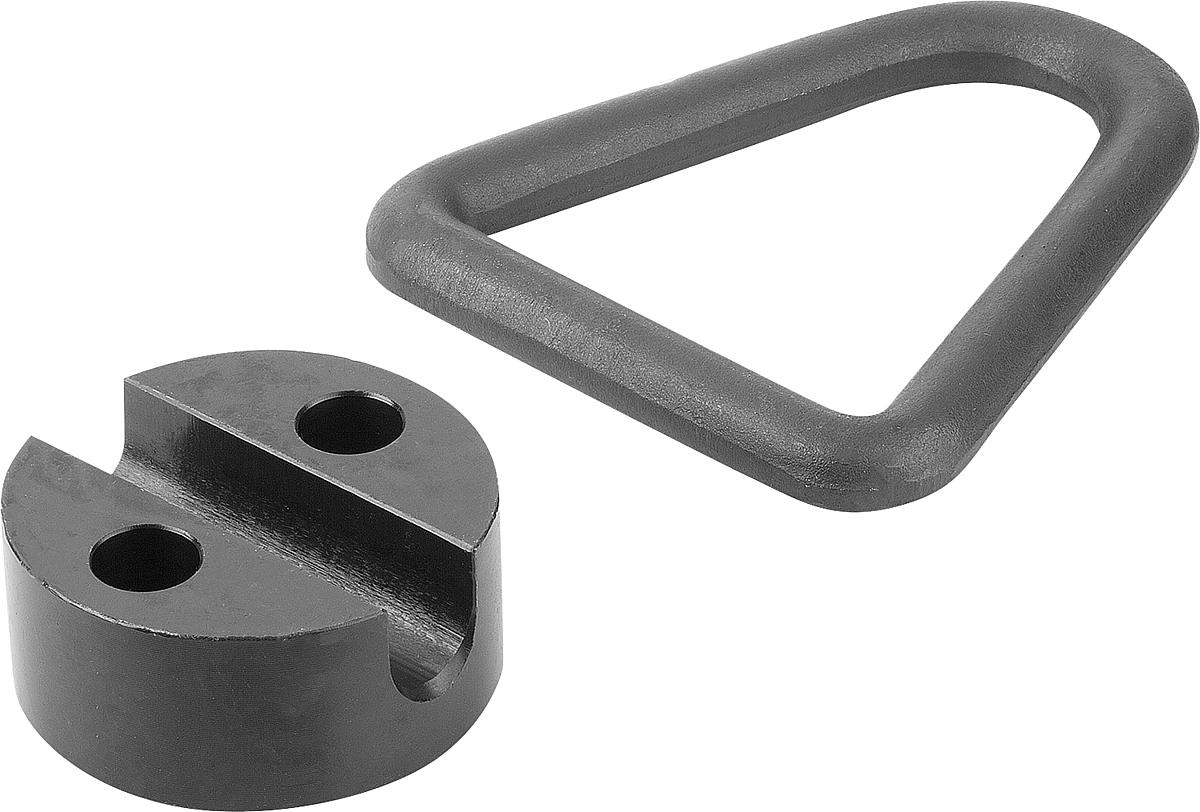

Norelem 07772-12045 LASTBÜGEL FÜR SCHRAUBE M12X45
D für Schraube DIN 912:
M12 x 45 (2x)
D1:
64
max. Tragfähigkeit kg:
2250
Produktnummer:
10115958

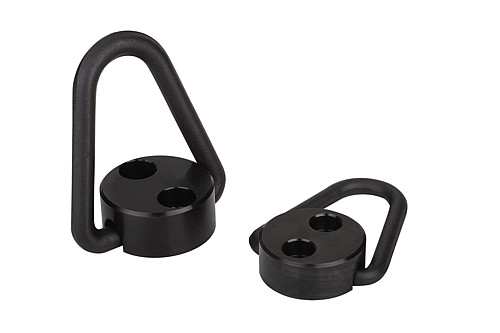

NLM 07772 Lastbügel
Beschreibung
Werkstoff:
Körper Vergütungsstahl. Bügel Stahl.
Ausführung:
brüniert. Bügel gehärtet.
Bestellbeispiel:
nlm 07772-08035
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 6-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Körper Vergütungsstahl. Bügel Stahl.
Ausführung:
brüniert. Bügel gehärtet.
Bestellbeispiel:
nlm 07772-08035
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 6-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.

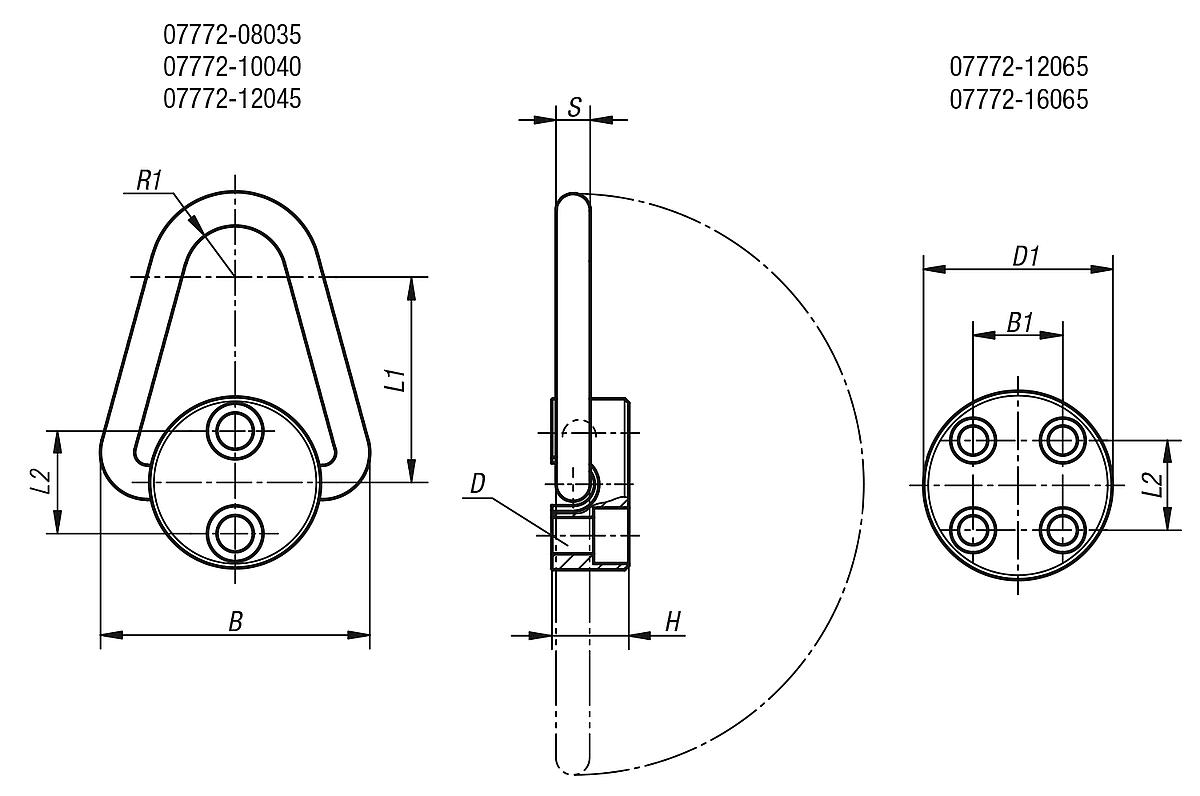

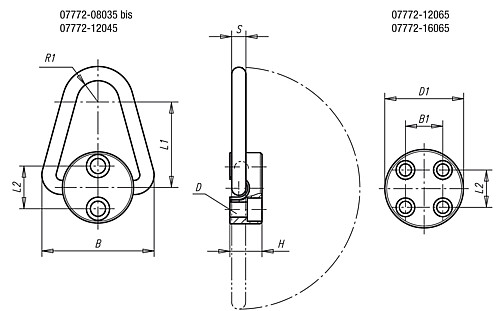

Eigenschaften
| Anziehdrehmoment Nm: | 35 |
|---|---|
| B: | 100 |
| B1: | - |
| D1: | 64 |
| D für Schraube DIN 912: | M12 x 45 (2x) |
| Gewicht ca. kg: | 0,900 |
| H: | 29 |
| L1: | 76 |
| L2: | 38,1 |
| R1: | 19 |
| S: | 13 |
| max. Tragfähigkeit kg: | 2250 |
Dokumente
1
| Variante | D1 | D für Schraube DIN 912 | max. Tragfähigkeit kg | Preis |
|---|---|---|---|---|
|
10115956 (07772-08035) |
45 | M8 x 35 (2x) | 900 | ab 33,07 € |
|
10115957 (07772-10040) |
57 | M10 x 40 (2x) | 1100 | ab 47,92 € |
|
10115958 (07772-12045) |
64 | M12 x 45 (2x) | 2250 | ab 57,41 € |
|
10115959 (07772-12065) |
80 | M12 x 65 (4x) | 5400 | ab 95,65 € |
|
10115960 (07772-16065) |
92 | M16 x 65 (4x) | 9000 | ab 127,03 € |
