Produktnummer:
10115970
Herstellernummer:
07775-20
Hersteller:
Norelem
Norelem 07775-20 LASTBÜGEL MIT SEITENZUG D=M20
A:
29
A1:
25
B:
57
B1:
67
D:
M20
D1:
48
H:
40
H1:
59
H2:
6
H3:
26
Innensechskant:
10
L:
145
L1:
102
R:
51
S:
16
SW:
44
max. Tragfähigkeit kg:
2290
Produktnummer:
10115970
NLM 07775 Lastbügel mit Seitenzug
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07775-10
Hinweis:
Jede Ausführung wird bei der Tragfähigkeitsprüfung auf 5-fache Sicherheit geprüft. Durch seine flache und leichte Bauweise ist der Lastbügel einfacher zu handhaben als ähnliche Lastbügel. Der Lastbügel kann je nach Ausführung mit einem Gabelschlüssel oder Inbusschlüssel montiert werden.
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07775-10
Hinweis:
Jede Ausführung wird bei der Tragfähigkeitsprüfung auf 5-fache Sicherheit geprüft. Durch seine flache und leichte Bauweise ist der Lastbügel einfacher zu handhaben als ähnliche Lastbügel. Der Lastbügel kann je nach Ausführung mit einem Gabelschlüssel oder Inbusschlüssel montiert werden.
Eigenschaften
| A: | 29 |
|---|---|
| A1: | 25 |
| B: | 57 |
| B1: | 67 |
| D: | M20 |
| D1: | 48 |
| H: | 40 |
| H1: | 59 |
| H2: | 6 |
| H3: | 26 |
| Innensechskant: | 10 |
| L: | 145 |
| L1: | 102 |
| R: | 51 |
| S: | 16 |
| SW: | 44 |
| max. Tragfähigkeit kg: | 2290 |
Dokumente
1

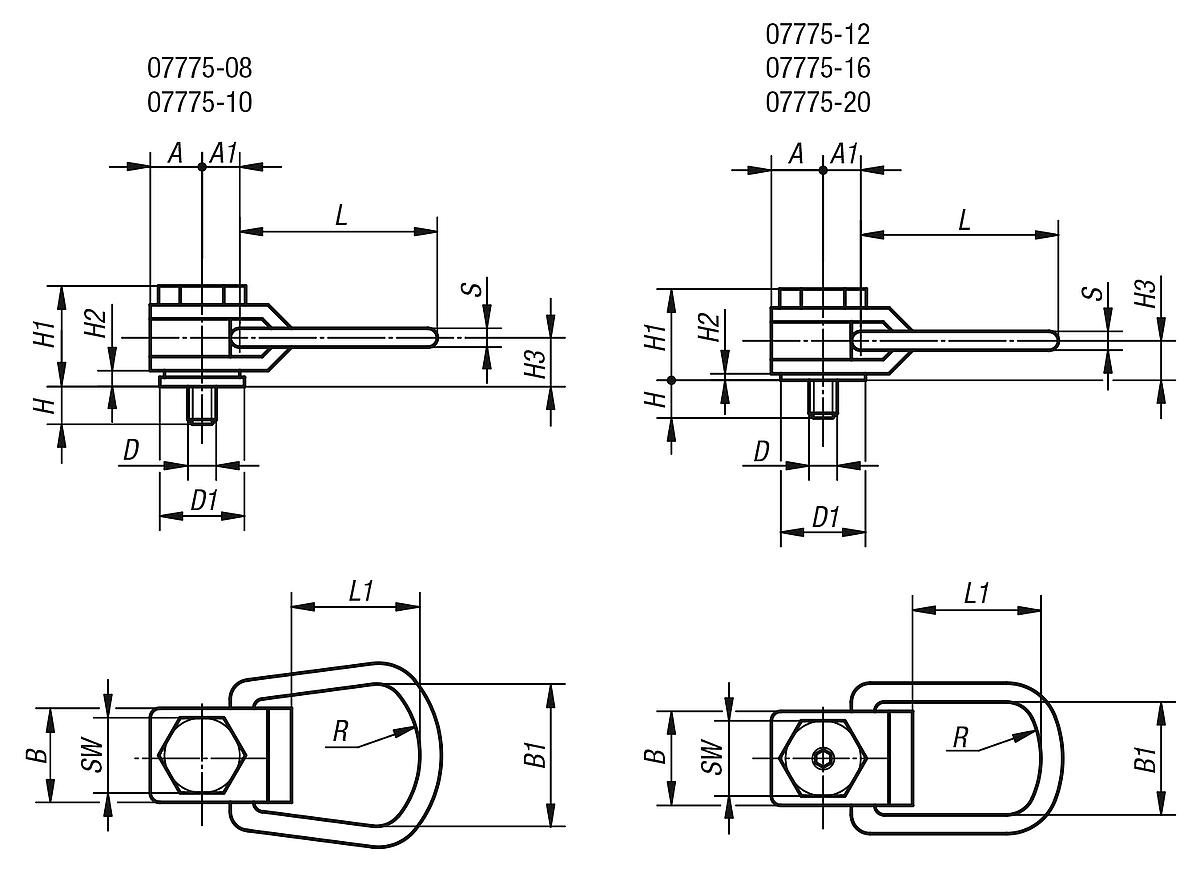

| Variante | L | B | L1 | H | D | SW | H1 | R | D1 | S | H3 | A | B1 | H2 | max. Tragfähigkeit kg | A1 | Innensechskant | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115966 (07775-08) |
76 | 25 | 52 | 16 | M8 | 19 | 33 | 25 | 21 | 8 | 14 | 13 | 44 | 3 | 325 | 13 | - | ab 113,22 € |
|
10115967 (07775-10) |
76 | 25 | 52 | 20 | M10 | 19 | 33 | 25 | 21 | 8 | 14 | 13 | 44 | 3 | 500 | 13 | - | ab 113,22 € |
|
10115968 (07775-12) |
110 | 44 | 75 | 24 | M12 | 32 | 48 | 38 | 35 | 13 | 21 | 22 | 51 | 4 | 725 | 19 | 6 | ab 116,12 € |
|
10115969 (07775-16) |
110 | 44 | 75 | 32 | M16 | 32 | 48 | 38 | 35 | 13 | 21 | 22 | 51 | 4 | 1400 | 19 | 8 | ab 134,11 € |
|
10115970 (07775-20) |
145 | 57 | 102 | 40 | M20 | 44 | 59 | 51 | 48 | 16 | 26 | 29 | 67 | 6 | 2290 | 25 | 10 | ab 224,14 € |
