Produktnummer:
10115976
Herstellernummer:
07780-2112X25
Hersteller:
Norelem

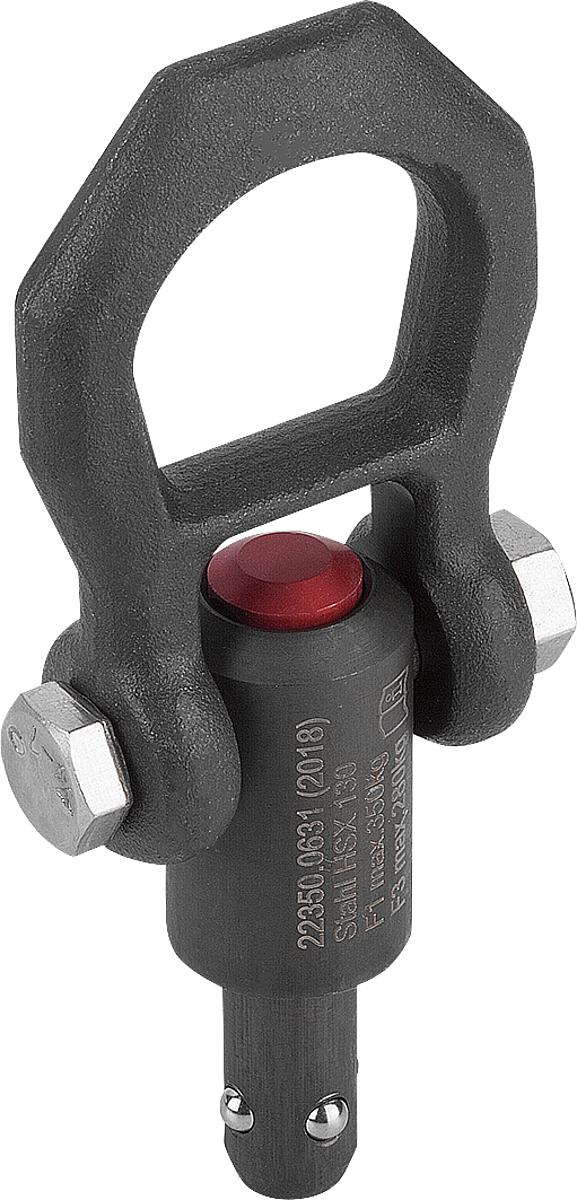

Norelem 07780-2112X25 KUGELTRAGBOLZEN SELBSTSICHERND, D1=12, L1=25
D1:
12
L1:
25
Produktnummer:
10115976

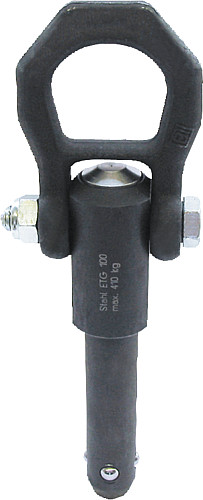

NLM 07780 Kugeltragbolzen selbstsichernd
Beschreibung
Werkstoff, Ausführung:
Stahl, manganphosphatiert. Druckknopf aus Aluminium.
Bestellbeispiel:
nlm 07780-2110X50
Hinweis:
Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt.
Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher.
– Korrosionsgeschützt
– Temperatureinsatzbereich: +250 °C
TÜV geprüft.

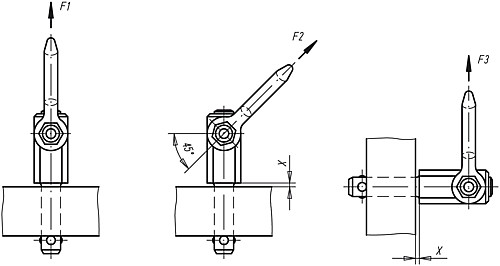

Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit.
Stahl, manganphosphatiert. Druckknopf aus Aluminium.
Bestellbeispiel:
nlm 07780-2110X50
Hinweis:
Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt.
Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher.
– Korrosionsgeschützt
– Temperatureinsatzbereich: +250 °C
TÜV geprüft.
Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit.

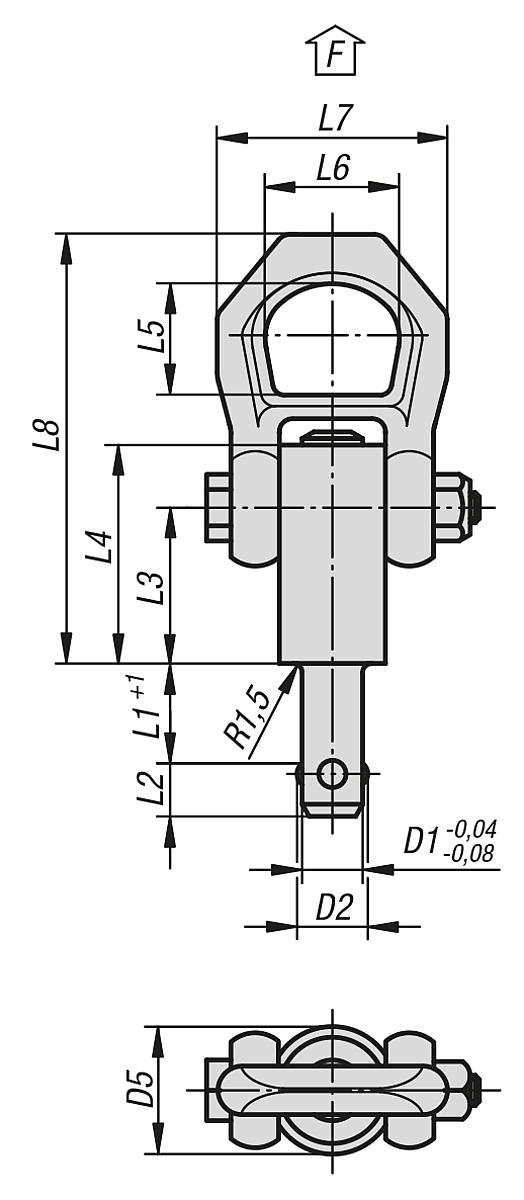

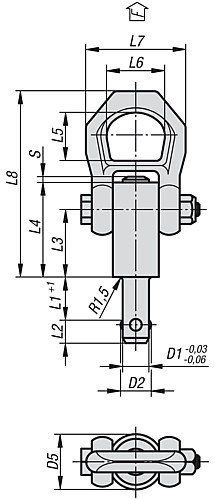

Eigenschaften
| Aufnahmebohrung H11: | 12 |
|---|---|
| D1: | 12 |
| D2: | 14,2 |
| D5: | 21,5 |
| F1 kN: | 3,5 |
| F2 kN: | 3,2 |
| F3 kN: | 2,8 |
| Gewicht ca. g: | 156 |
| L1: | 25 |
| L2: | 11 |
| L3: | 25,7 |
| L4: | 36 |
| L5: | 27 |
| L6: | 30 |
| L7: | 49 |
| L8: | 87,5 |
| S: | 2,2 |
| X max.: | 20 |
| X min.: | 1,5 |
Dokumente
1
| Variante | L1 | D1 | Preis |
|---|---|---|---|
|
10115971 (07780-2110X15) |
15 | 10 | ab 63,55 € |
|
10115972 (07780-2110X25) |
25 | 10 | ab 63,55 € |
|
10115973 (07780-2110X35) |
35 | 10 | ab 63,55 € |
|
10115974 (07780-2110X50) |
50 | 10 | ab 63,55 € |
|
10115975 (07780-2112X15) |
15 | 12 | ab 69,12 € |
|
10115976 (07780-2112X25) |
25 | 12 | ab 69,12 € |
|
10115977 (07780-2112X35) |
35 | 12 | ab 69,12 € |
|
10115978 (07780-2112X50) |
50 | 12 | ab 69,12 € |
|
10115979 (07780-2516X25) |
25 | 16 | ab 76,53 € |
|
10115980 (07780-2516X50) |
50 | 16 | ab 76,53 € |
|
10115981 (07780-2516X75) |
75 | 16 | ab 76,53 € |
