Produktnummer:
10124498
Herstellernummer:
09067-01
Hersteller:
Norelem
Norelem 09067-01 MAGNET STABGREIFER, RUND, D=6, FORM:A, SMCO, KOMP:MESSING
D:
6
Form (Form1):
A - ohne Bohrung
| Anzahl | Preis* |
|---|---|
| Bis 24 |
8,99 €
|
| Bis 49 |
5,86 €
|
| Bis 99 |
4,90 €
|
| Ab 100 |
4,51 €
|
Produktnummer:
10124498
NLM 09067 Magnete rund (Stabgreifer) aus SmCo
Beschreibung
Werkstoff:
Gehäuse Messing.
Magnetkern SmCo.
Hinweis:
Glatte Ausführung, geschirmtes System. Durchmesser „D“ geschliffen mit
Passungstoleranz h6. SmCo-Stabgreifer dürfen auf keinen Fall direkt im Eisen
eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss
eintreten. SmCo-Greifmagnete eignen sich besonders zum unmittelbaren Einsatz bei
Punktschweißmaschinen, da keine Entmagnetisierung eintritt.
Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden.
Temperaturbereich:
max. 200 °C.

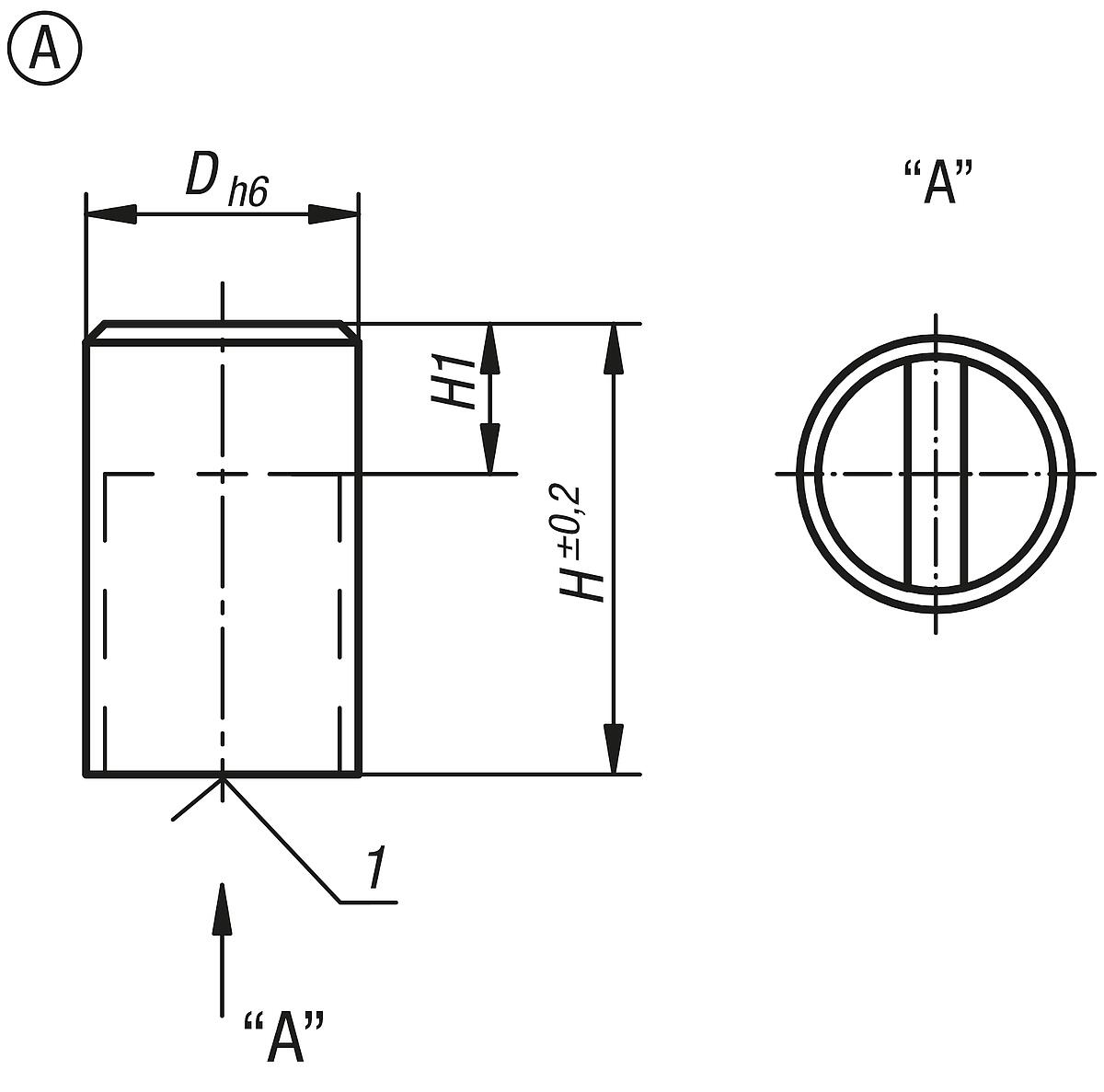

Zeichnungshinweis:
1) Haftfläche
Gehäuse Messing.
Magnetkern SmCo.
Hinweis:
Glatte Ausführung, geschirmtes System. Durchmesser „D“ geschliffen mit
Passungstoleranz h6. SmCo-Stabgreifer dürfen auf keinen Fall direkt im Eisen
eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss
eintreten. SmCo-Greifmagnete eignen sich besonders zum unmittelbaren Einsatz bei
Punktschweißmaschinen, da keine Entmagnetisierung eintritt.
Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden.
Temperaturbereich:
max. 200 °C.
Zeichnungshinweis:
1) Haftfläche
Eigenschaften
| Abstand zu Eisenwandungen/mm: | 1,5 |
|---|---|
| D: | 6 |
| Form (Form1): | A - ohne Bohrung |
| H: | 20 |
| H1: | 10 |
| Haftkraft N: | 8 |
| T: | - |
| Variante | D | Form (Form1) | Preis |
|---|---|---|---|
|
10323174 (09067-02) |
6 | B - mit Innengewinde | ab 4,69 € |
|
10323175 (09067-04) |
8 | B - mit Innengewinde | ab 5,31 € |
|
10323176 (09067-06) |
10 | B - mit Innengewinde | ab 6,37 € |
|
10323177 (09067-08) |
13 | B - mit Innengewinde | ab 8,13 € |
|
10124498 (09067-01) |
6 | A - ohne Bohrung | ab 8,99 € |
|
10124499 (09067-03) |
8 | A - ohne Bohrung | ab 10,55 € |
|
10323178 (09067-10) |
16 | B - mit Innengewinde | ab 11,14 € |
|
10124500 (09067-05) |
10 | A - ohne Bohrung | ab 12,11 € |
|
10124501 (09067-07) |
13 | A - ohne Bohrung | ab 14,16 € |
|
10124502 (09067-09) |
16 | A - ohne Bohrung | ab 15,84 € |
|
10323179 (09067-12) |
20 | B - mit Innengewinde | ab 16,12 € |
|
10124503 (09067-11) |
20 | A - ohne Bohrung | ab 18,35 € |
|
10323180 (09067-14) |
25 | B - mit Innengewinde | ab 33,57 € |
|
10124504 (09067-13) |
25 | A - ohne Bohrung | ab 38,53 € |
|
10323181 (09067-16) |
32 | B - mit Innengewinde | ab 60,55 € |
|
10124505 (09067-15) |
32 | A - ohne Bohrung | ab 74,02 € |
