Produktnummer:
10125623
Herstellernummer:
20032-4035
Hersteller:
Norelem

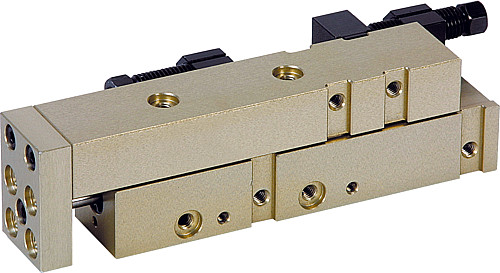

Norelem 20032-4035 LINEARMODUL PNEUMATISCH GR.4,C=35, MIT SCHIENENFÜHRUNG
Auszug C (Hub):
35
E:
36
Gewicht ca. kg:
0,200
Kolbenkraft bei 6 bar (N):
18
L:
100
Luftverbrauch je Doppelhub bei 6 bar (ccm):
30,8
P:
61
Profil-Größe:
4
Rückzugskraft bei 6 bar (N):
13
Zylinder Ø:
8
NLM 20032 Linearmodule pneumatisch mit Schienenführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20032-4035
Hinweis:
Wartungsfreie pneumatische Linearmodule für kleine Einbauräume mit Kugelumlaufführung und einer Tragkraft von max. 12 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:

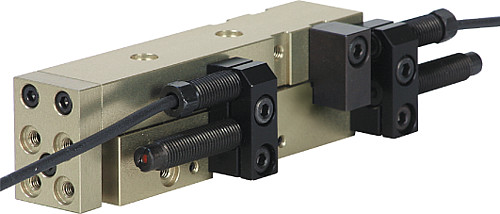

Stoßdämpfer und Näherungsschalter siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20032-4035
Hinweis:
Wartungsfreie pneumatische Linearmodule für kleine Einbauräume mit Kugelumlaufführung und einer Tragkraft von max. 12 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer und Näherungsschalter siehe Tabelle.
Eigenschaften

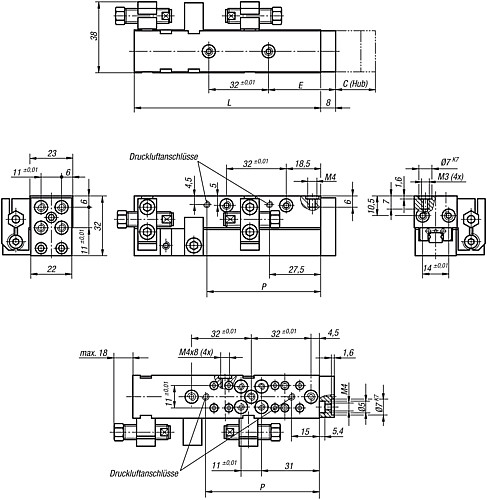

| Auszug C (Hub): | 35 |
|---|---|
| E: | 36 |
| Gewicht ca. kg: | 0,200 |
| Kolbenkraft bei 6 bar (N): | 18 |
| L: | 100 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 30,8 |
| P: | 61 |
| Profil-Größe: | 4 |
| Rückzugskraft bei 6 bar (N): | 13 |
| Zylinder Ø: | 8 |
Dokumente
1
| Variante | L | Gewicht ca. kg | Profil-Größe | E | Auszug C (Hub) | P | Kolbenkraft bei 6 bar (N) | Rückzugskraft bei 6 bar (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125623 (20032-4035) |
100 | 0,200 | 4 | 36 | 35 | 61 | 18 | 13 | 8 | 30,8 | ab 669,06 € |
|
10125624 (20032-4065) |
130 | 0,300 | 4 | 51 | 65 | 91 | 18 | 13 | 8 | 57,2 | ab 743,39 € |
