Produktnummer:
10125630
Herstellernummer:
20034-4090
Hersteller:
Norelem

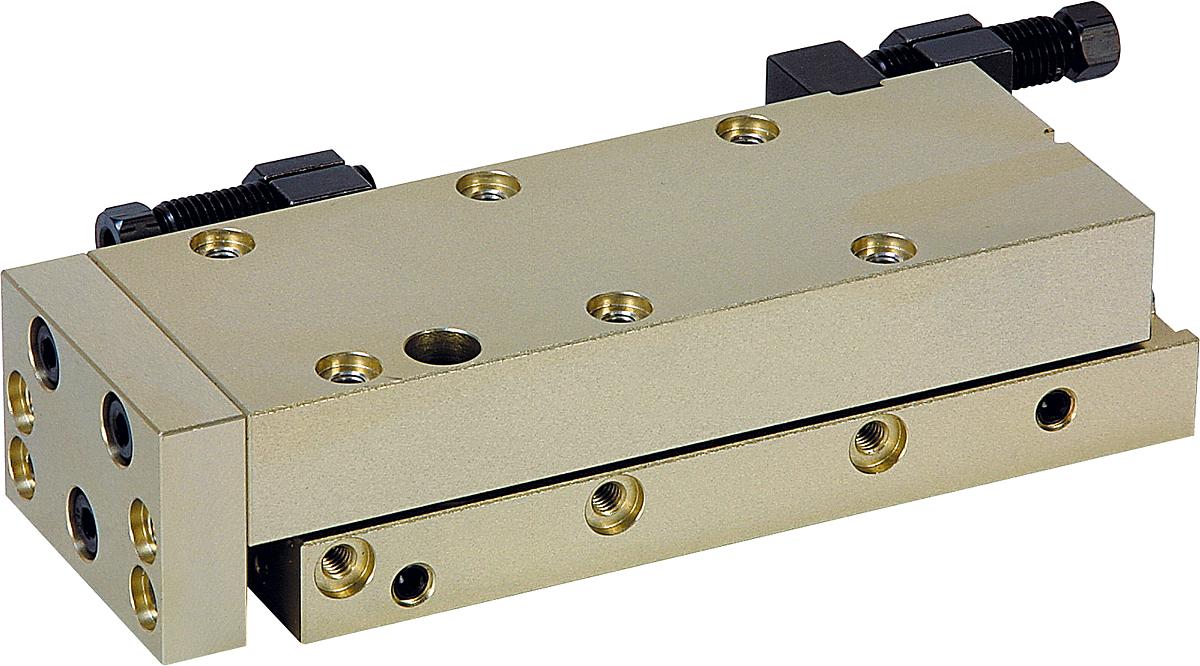

Norelem 20034-4090 LINEARMODUL PNEUMATISCH GR.4,C=90, MIT SCHIENENFÜHRUNG
Auszug C (Hub):
90
E:
4 x 32
E1:
3 x 32
Gewicht ca. kg:
0,980
Kolbenkraft bei 6 bar (N):
33
L:
164
Luftverbrauch je Doppelhub bei 6 bar (ccm):
28
P:
110,5
Profil-Größe:
4
Rückzugskraft bei 6 bar (N):
45
Zylinder Ø:
12
Produktnummer:
10125630
NLM 20034 Linearmodule pneumatisch mit Schienenführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20034-4020
Hinweis:
Wartungsfreie pneumatische Linearmodule mit Kreuzrollenführung und einer Tragkraft von max. 30 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer und Näherungsschalter siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20034-4020
Hinweis:
Wartungsfreie pneumatische Linearmodule mit Kreuzrollenführung und einer Tragkraft von max. 30 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer und Näherungsschalter siehe Tabelle.
Eigenschaften
| Auszug C (Hub): | 90 |
|---|---|
| E: | 4 x 32 |
| E1: | 3 x 32 |
| Gewicht ca. kg: | 0,980 |
| Kolbenkraft bei 6 bar (N): | 33 |
| L: | 164 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 28 |
| P: | 110,5 |
| Profil-Größe: | 4 |
| Rückzugskraft bei 6 bar (N): | 45 |
| Zylinder Ø: | 12 |
Dokumente
1
| Variante | Auszug C (Hub) | E | E1 | Gewicht ca. kg | Kolbenkraft bei 6 bar (N) | L | Luftverbrauch je Doppelhub bei 6 bar (ccm) | P | Profil-Größe | Rückzugskraft bei 6 bar (N) | Zylinder Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125630 (20034-4090) |
90 | 4 x 32 | 3 x 32 | 0,980 | 33 | 164 | 28 | 110,5 | 4 | 45 | 12 | ab 1.098,86 € |
|
10125625 (20034-4020) |
20 | 1 x 32 | 1 x 32 | 0,500 | 33 | 84 | 4 | 47,5 | 4 | 45 | 12 | ab 770,83 € |
|
10125626 (20034-4030) |
30 | 1 x 32 | 1 x 32 | 0,500 | 33 | 84 | 6 | 47,5 | 4 | 45 | 12 | ab 806,28 € |
|
10125627 (20034-4045) |
45 | 2 x 32 | 2 x 32 | 0,740 | 33 | 104 | 10,5 | 55 | 4 | 45 | 12 | ab 859,18 € |
|
10125628 (20034-4060) |
60 | 3 x 32 | 2 x 32 | 0,740 | 33 | 124 | 15 | 78,5 | 4 | 45 | 12 | ab 956,17 € |
|
10125629 (20034-4075) |
75 | 3 x 32 | 2 x 32 | 0,980 | 33 | 144 | 21,5 | 85 | 4 | 45 | 12 | ab 999,29 € |
