Produktnummer:
10125639
Herstellernummer:
20050-4010
Hersteller:
Norelem
Norelem 20050-4010 HUBEINHEIT PNEUMATISCH GR.4,C=10, MIT SCHIENENFÜHRUNG
A:
21
A1:
21
A2:
27,5
A3:
12
A4:
12,5
Auszug C (Hub):
10
B:
42
B1:
57
D:
7
D1:
4,2
D2:
M4
D3:
M8x1
E:
32
Gewicht ca. kg:
0,500
H:
68
H1:
10
H2:
10
P:
5
P1:
12
P2:
16
Profil-Größe:
4
T:
1,6
T1:
6
Produktnummer:
10125639

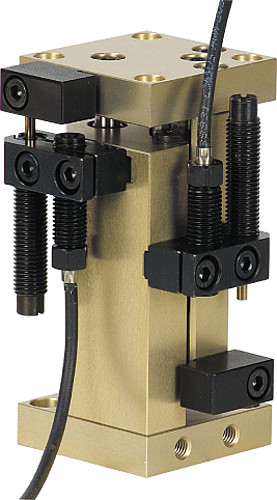

NLM 20050 Hubeinheiten pneumatisch mit Schienenführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20050-4010
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in kompakter Bauform mit Kreuzrollenführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20050-4010
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in kompakter Bauform mit Kreuzrollenführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

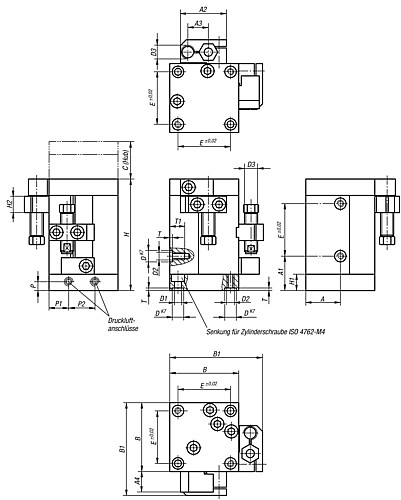

Eigenschaften
| A: | 21 |
|---|---|
| A1: | 21 |
| A2: | 27,5 |
| A3: | 12 |
| A4: | 12,5 |
| Auszug C (Hub): | 10 |
| B: | 42 |
| B1: | 57 |
| D: | 7 |
| D1: | 4,2 |
| D2: | M4 |
| D3: | M8x1 |
| E: | 32 |
| Gewicht ca. kg: | 0,500 |
| H: | 68 |
| H1: | 10 |
| H2: | 10 |
| P: | 5 |
| P1: | 12 |
| P2: | 16 |
| Profil-Größe: | 4 |
| T: | 1,6 |
| T1: | 6 |
Dokumente
1
| Variante | A | A1 | A2 | A3 | A4 | Auszug C (Hub) | B | B1 | D | D1 | D2 | D3 | E | Gewicht ca. kg | H | H1 | H2 | P | P1 | P2 | Profil-Größe | T | T1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125641 (20050-6025) |
30 | 38 | 38 | 17,5 | 14 | 25 | 60 | 78 | 10 | 6,4 | M6 | M14x1 | 48 | 1,140 | 104 | 12 | 12 | 6 | 16 | 18 | 6 | 2,1 | 9 | ab 1.088,58 € |
|
10125642 (20050-6050) |
30 | 63 | 38 | 17,5 | 14 | 50 | 60 | 78 | 10 | 6,4 | M6 | M14x1 | 48 | 1,320 | 129 | 12 | 12 | 6 | 16 | 18 | 6 | 2,1 | 9 | ab 1.150,82 € |
|
10125639 (20050-4010) |
21 | 21 | 27,5 | 12 | 12,5 | 10 | 42 | 57 | 7 | 4,2 | M4 | M8x1 | 32 | 0,500 | 68 | 10 | 10 | 5 | 12 | 16 | 4 | 1,6 | 6 | ab 807,71 € |
|
10125640 (20050-4025) |
21 | 39 | 27,5 | 12 | 12,5 | 25 | 42 | 57 | 7 | 4,2 | M4 | M8x1 | 32 | 0,740 | 86 | 10 | 10 | 5 | 12 | 16 | 4 | 1,6 | 6 | ab 928,25 € |
