Produktnummer:
10125643
Herstellernummer:
20054-6050
Hersteller:
Norelem
Norelem 20054-6050 HUBEINHEIT PNEUMATISCH GR.6,C=50, MIT RUNDFÜHRUNG
A:
71,5
A1:
10
Auszug C (Hub):
50
Gewicht ca. kg:
1,600
H:
140
H1:
108
H2:
45
H3:
12
L:
92
L1:
83
P:
15
P1:
83
P2:
41,5
Profil-Größe:
6
T:
16
T1:
13

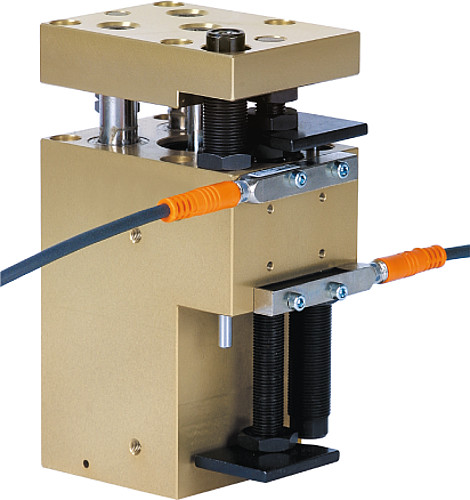

NLM 20054 Hubeinheiten pneumatisch mit Rundführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20054-6050
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in robuster Bauform mit abgedichteter Kugelführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,02 mm.
Auf Anfrage:
Hubeinheiten mit kürzeren Hüben lieferbar.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20054-6050
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in robuster Bauform mit abgedichteter Kugelführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,02 mm.
Auf Anfrage:
Hubeinheiten mit kürzeren Hüben lieferbar.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften

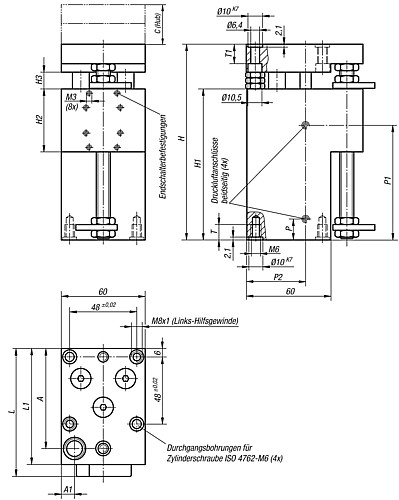

| A: | 71,5 |
|---|---|
| A1: | 10 |
| Auszug C (Hub): | 50 |
| Gewicht ca. kg: | 1,600 |
| H: | 140 |
| H1: | 108 |
| H2: | 45 |
| H3: | 12 |
| L: | 92 |
| L1: | 83 |
| P: | 15 |
| P1: | 83 |
| P2: | 41,5 |
| Profil-Größe: | 6 |
| T: | 16 |
| T1: | 13 |
Dokumente
1
| Variante | Gewicht ca. kg | T | H3 | A1 | L1 | A | H2 | L | Profil-Größe | H | P | Auszug C (Hub) | H1 | P1 | P2 | T1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125643 (20054-6050) |
1,600 | 16 | 12 | 10 | 83 | 71,5 | 45 | 92 | 6 | 140 | 15 | 50 | 108 | 83 | 41,5 | 13 | ab 1.402,42 € |
|
10125644 (20054-6075) |
2,000 | 16 | 12 | 10 | 83 | 71,5 | 45 | 92 | 6 | 165 | 15 | 75 | 133 | 108 | 41,5 | 13 | ab 1.536,81 € |
|
10125645 (20054-6100) |
2,400 | 16 | 12 | 10 | 83 | 71,5 | 45 | 92 | 6 | 190 | 15 | 100 | 158 | 133 | 41,5 | 13 | ab 1.708,37 € |
