Produktnummer:
10125646
Herstellernummer:
20056-9050
Hersteller:
Norelem
Norelem 20056-9050 HUBEINHEIT PNEUMATISCH GR.9,C=50, MIT RUNDFÜHRUNG
A:
101,5
A1:
24,5
Auszug C (Hub):
50
Gewicht ca. kg:
3,800
H:
150
H1:
108
H2:
45
H3:
12
L:
121
L1:
113
P:
15,5
P1:
83
P2:
68
Profil-Größe:
9
T:
16
T1:
13

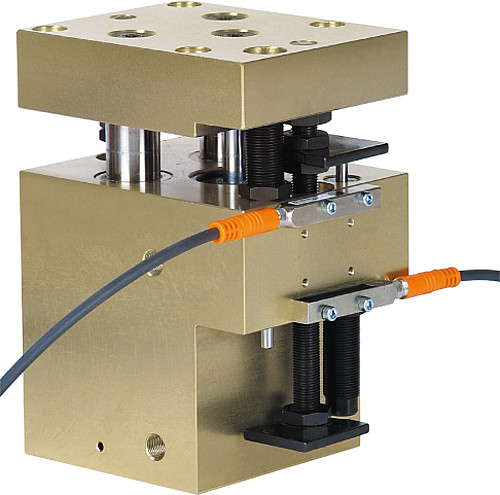

NLM 20056 Hubeinheiten pneumatisch mit Rundführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20056-9050
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in robuster Bauform mit abgedichterer Kugelführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,02 mm.
Auf Anfrage:
Hubeinheiten mit kürzeren Hüben lieferbar.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20056-9050
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in robuster Bauform mit abgedichterer Kugelführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,02 mm.
Auf Anfrage:
Hubeinheiten mit kürzeren Hüben lieferbar.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| A: | 101,5 |
|---|---|
| A1: | 24,5 |
| Auszug C (Hub): | 50 |
| Gewicht ca. kg: | 3,800 |
| H: | 150 |
| H1: | 108 |
| H2: | 45 |
| H3: | 12 |
| L: | 121 |
| L1: | 113 |
| P: | 15,5 |
| P1: | 83 |
| P2: | 68 |
| Profil-Größe: | 9 |
| T: | 16 |
| T1: | 13 |
Dokumente
1
| Variante | L | Gewicht ca. kg | L1 | T | H3 | Profil-Größe | H2 | H | Auszug C (Hub) | H1 | P1 | T1 | A | A1 | P | P2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125646 (20056-9050) |
121 | 3,800 | 113 | 16 | 12 | 9 | 45 | 150 | 50 | 108 | 83 | 13 | 101,5 | 24,5 | 15,5 | 68 | ab 1.639,73 € |
|
10125647 (20056-9075) |
121 | 4,200 | 113 | 16 | 12 | 9 | 45 | 175 | 75 | 133 | 108 | 13 | 101,5 | 24,5 | 15,5 | 68 | ab 1.726,97 € |
|
10125648 (20056-9100) |
121 | 4,600 | 113 | 16 | 12 | 9 | 45 | 200 | 100 | 158 | 133 | 13 | 101,5 | 24,5 | 15,5 | 68 | ab 1.849,89 € |
