Produktnummer:
10125649
Herstellernummer:
20060-014
Hersteller:
Norelem

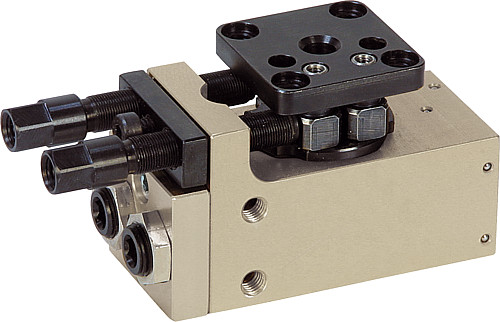

Norelem 20060-014 DREHMODUL PNEUMATISCH GR.4,
Antriebsdrehmoment Nm:
0,28
Axiallast N:
300
Drehwinkel:
0° - 190°
Gewicht ca. kg:
0,240
Luftverbrauch je Doppelhub bei 6 bar (ccm):
5
Profil-Größe:
4
Radiallast (N):
220
Zylinder Ø:
2 x 10
Produktnummer:
10125649
NLM 20060 Drehmodul pneumatisch
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20060-014
Hinweis:
Wartungsfreies pneumatisches Drehmodul für kleine Einbauräume mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20060-014
Hinweis:
Wartungsfreies pneumatisches Drehmodul für kleine Einbauräume mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 0,28 |
|---|---|
| Axiallast N: | 300 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 0,240 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 5 |
| Profil-Größe: | 4 |
| Radiallast (N): | 220 |
| Zylinder Ø: | 2 x 10 |
Dokumente
1
| Variante | Antriebsdrehmoment Nm | Axiallast N | Drehwinkel | Gewicht ca. kg | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Profil-Größe | Radiallast (N) | Zylinder Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10125649 (20060-014) |
0,28 | 300 | 0° - 190° | 0,240 | 5 | 4 | 220 | 2 x 10 | ab 644,33 € |
