Produktnummer:
10125650
Herstellernummer:
20060-024
Hersteller:
Norelem

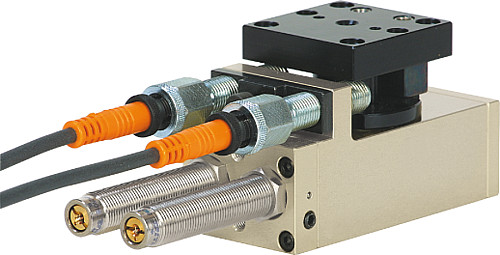

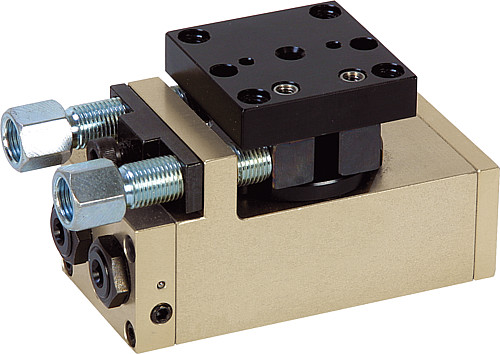

Norelem 20060-024 DREHMODUL PNEUMATISCH GR.4,
Antriebsdrehmoment Nm:
0,94
Axiallast N:
280
Drehwinkel:
0° - 190°
Gewicht ca. kg:
0,450
Luftverbrauch je Doppelhub bei 6 bar (ccm):
19
Profil-Größe:
4
Radiallast (N):
350
Zylinder Ø:
2 x 14
NLM 20060 Drehmodul pneumatisch
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20060-024
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20060-024
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 0,94 |
|---|---|
| Axiallast N: | 280 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 0,450 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 19 |
| Profil-Größe: | 4 |
| Radiallast (N): | 350 |
| Zylinder Ø: | 2 x 14 |
Dokumente
1
| Variante | Profil-Größe | Gewicht ca. kg | Drehwinkel | Antriebsdrehmoment Nm | Axiallast N | Radiallast (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10125650 (20060-024) |
4 | 0,450 | 0° - 190° | 0,94 | 280 | 350 | 2 x 14 | 19 | ab 917,81 € |
