Produktnummer:
10125651
Herstellernummer:
20062-016
Hersteller:
Norelem

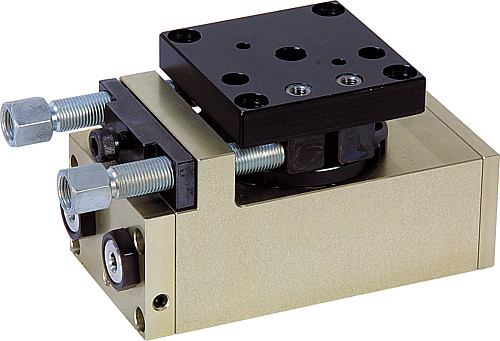

Norelem 20062-016 DREHMODUL PNEUMATISCH GR.6,
Antriebsdrehmoment Nm:
3,5
Axiallast N:
350
Drehwinkel:
0° - 190°
Gewicht ca. kg:
1,100
Luftverbrauch je Doppelhub bei 6 bar (ccm):
45
Profil-Größe:
6
Radiallast (N):
450
Zylinder Ø:
2 x 22
NLM 20062 Drehmodul pneumatisch
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20062-016
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Zubehör:

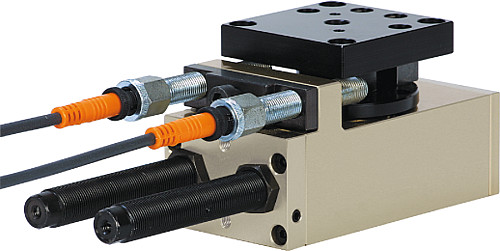

Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20062-016
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 3,5 |
|---|---|
| Axiallast N: | 350 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 1,100 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 45 |
| Profil-Größe: | 6 |
| Radiallast (N): | 450 |
| Zylinder Ø: | 2 x 22 |
Dokumente
1
| Variante | Gewicht ca. kg | Profil-Größe | Drehwinkel | Antriebsdrehmoment Nm | Axiallast N | Radiallast (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10125651 (20062-016) |
1,100 | 6 | 0° - 190° | 3,5 | 350 | 450 | 2 x 22 | 45 | ab 1.156,53 € |
