Produktnummer:
10125652
Herstellernummer:
20062-026
Hersteller:
Norelem

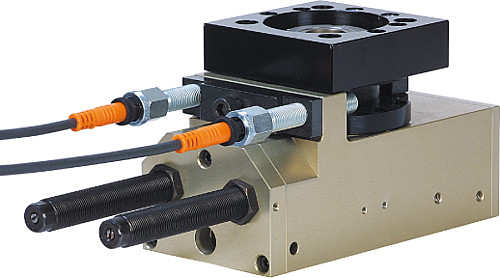

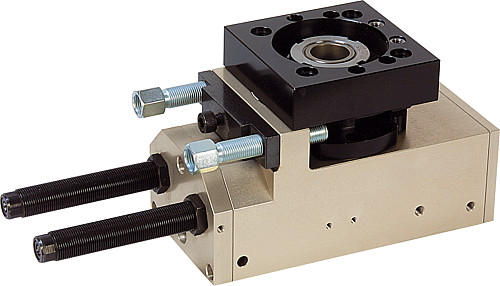

Norelem 20062-026 DREHMODUL PNEUMATISCH GR.6, SCHWERLASTAUSFÜHRUNG
Antriebsdrehmoment Nm:
6,5
Axiallast N:
1100
Drehwinkel:
0° - 190°
Gewicht ca. kg:
2,600
Kippmoment max. Nm:
55
Luftverbrauch je Doppelhub bei 6 bar (ccm):
88
Profil-Größe:
6
Radiallast (N):
1600
Zylinder Ø:
2 x 25
NLM 20062 Drehmodul pneumatisch Schwerlastausführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20062-026
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder in Schwerlastausführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20062-026
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder in Schwerlastausführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 6,5 |
|---|---|
| Axiallast N: | 1100 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 2,600 |
| Kippmoment max. Nm: | 55 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 88 |
| Profil-Größe: | 6 |
| Radiallast (N): | 1600 |
| Zylinder Ø: | 2 x 25 |

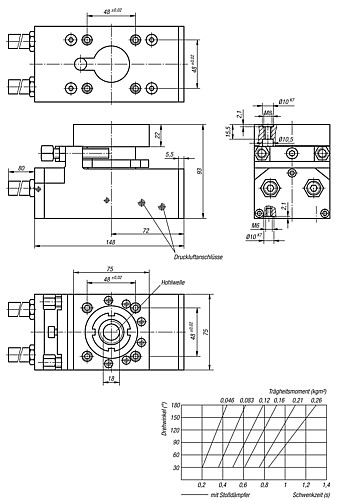

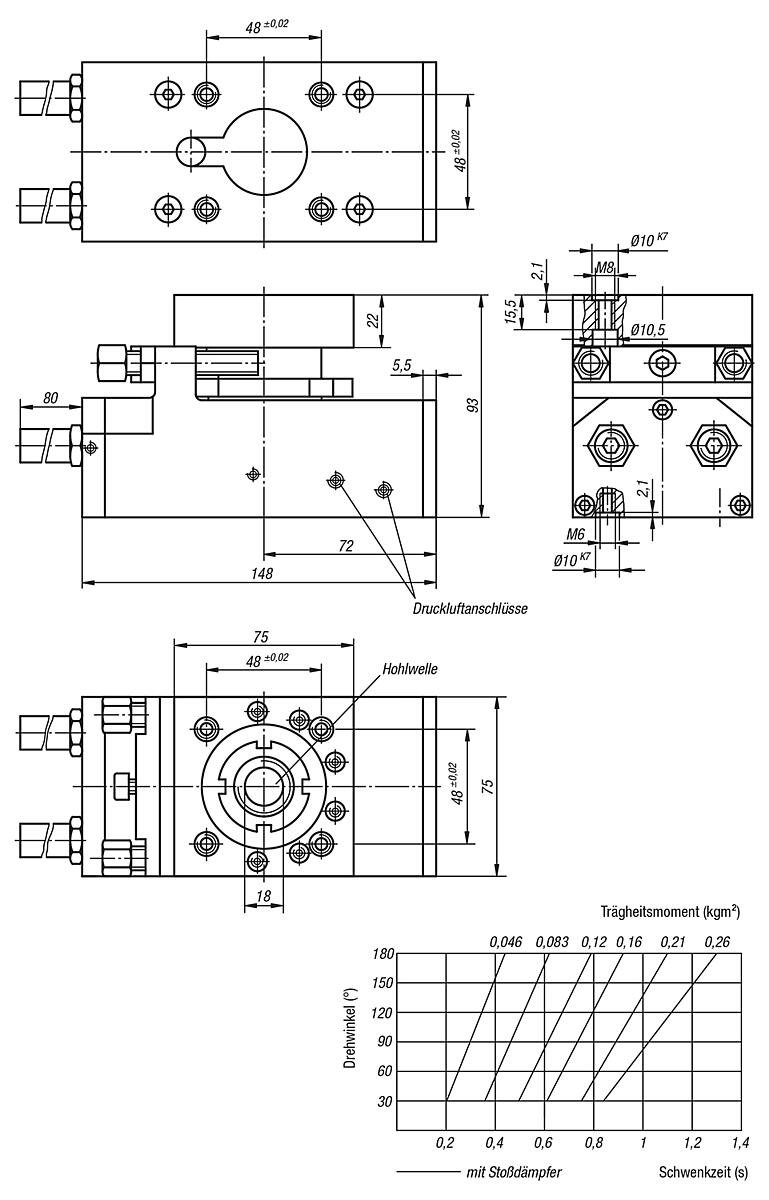

Dokumente
1
| Variante | Profil-Größe | Gewicht ca. kg | Drehwinkel | Antriebsdrehmoment Nm | Kippmoment max. Nm | Axiallast N | Radiallast (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10125652 (20062-026) |
6 | 2,600 | 0° - 190° | 6,5 | 55 | 1100 | 1600 | 2 x 25 | 88 | ab 1.878,50 € |
