Produktnummer:
10125653
Herstellernummer:
20064-019
Hersteller:
Norelem

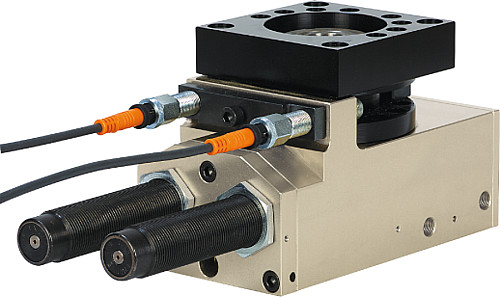

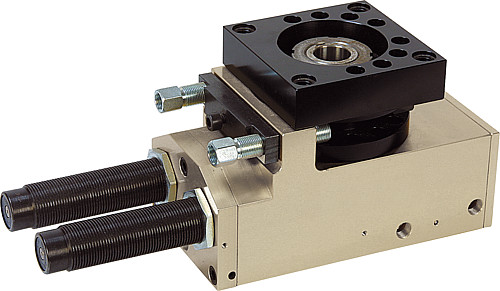

Norelem 20064-019 DREHMODUL PNEUMATISCH GR.9,
Antriebsdrehmoment Nm:
12
Axiallast N:
1800
Drehwinkel:
0° - 190°
Gewicht ca. kg:
4,100
Kippmoment max. Nm:
110
Luftverbrauch je Doppelhub bei 6 bar (ccm):
161
Profil-Größe:
9
Radiallast (N):
2400
Zylinder Ø:
2 x 32

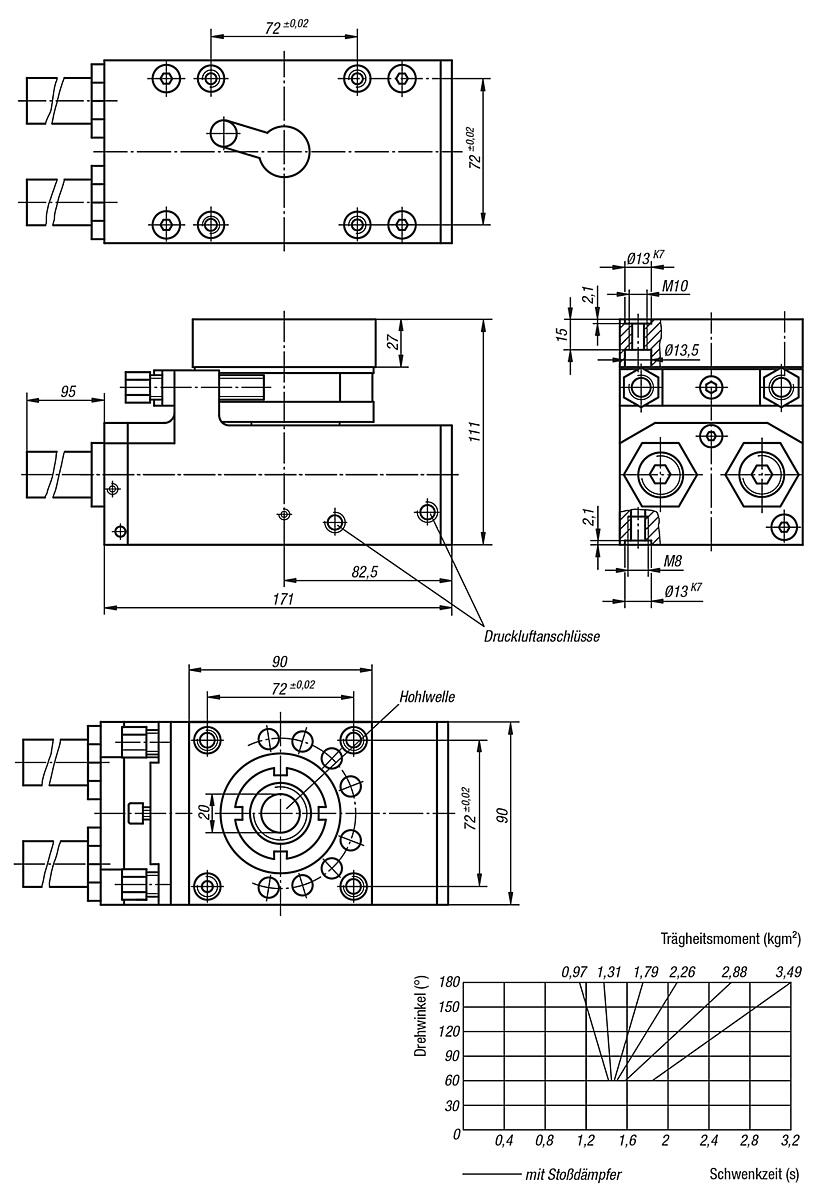

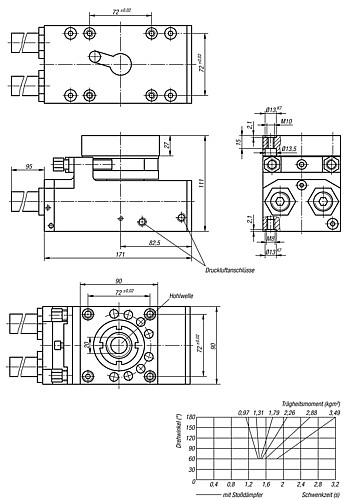

NLM 20064 Drehmodul pneumatisch
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20064-019
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20064-019
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 12 |
|---|---|
| Axiallast N: | 1800 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 4,100 |
| Kippmoment max. Nm: | 110 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 161 |
| Profil-Größe: | 9 |
| Radiallast (N): | 2400 |
| Zylinder Ø: | 2 x 32 |
Dokumente
1
| Variante | Profil-Größe | Gewicht ca. kg | Drehwinkel | Antriebsdrehmoment Nm | Kippmoment max. Nm | Axiallast N | Radiallast (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10125653 (20064-019) |
9 | 4,100 | 0° - 190° | 12 | 110 | 1800 | 2400 | 2 x 32 | 161 | ab 2.543,26 € |
