Produktnummer:
10125654
Herstellernummer:
20064-029
Hersteller:
Norelem

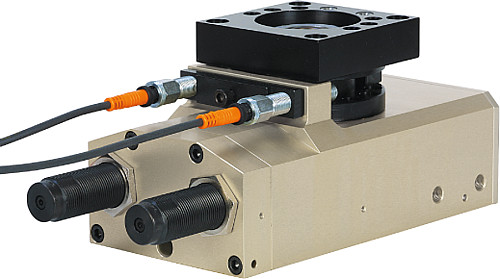

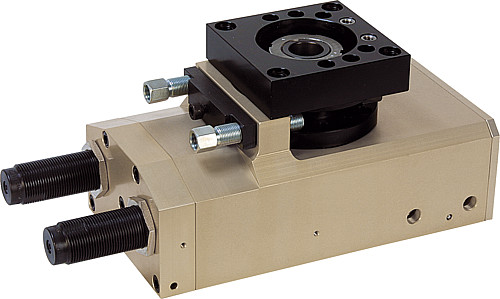

Norelem 20064-029 DREHMODUL PNEUMATISCH GR.9, SCHWERLASTAUSFÜHRUNG
Antriebsdrehmoment Nm:
24
Axiallast N:
1800
Drehwinkel:
0° - 190°
Gewicht ca. kg:
7,000
Kippmoment max. Nm:
110
Luftverbrauch je Doppelhub bei 6 bar (ccm):
303
Profil-Größe:
9
Radiallast (N):
2400
Zylinder Ø:
2 x 38
NLM 20064 Drehmodul pneumatisch Schwerlastausführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20064-029
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder in Schwerlastausführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20064-029
Hinweis:
Wartungsfreies pneumatisches Drehmodul mit doppelt beaufschlagtem Antriebszylinder in Schwerlastausführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss R1/8.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit: ±0,01°.
Stoßdämpfer sind im Lieferumfang inbegriffen.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Antriebsdrehmoment Nm: | 24 |
|---|---|
| Axiallast N: | 1800 |
| Drehwinkel: | 0° - 190° |
| Gewicht ca. kg: | 7,000 |
| Kippmoment max. Nm: | 110 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 303 |
| Profil-Größe: | 9 |
| Radiallast (N): | 2400 |
| Zylinder Ø: | 2 x 38 |
Dokumente
1
| Variante | Profil-Größe | Gewicht ca. kg | Drehwinkel | Kippmoment max. Nm | Axiallast N | Radiallast (N) | Antriebsdrehmoment Nm | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10125654 (20064-029) |
9 | 7,000 | 0° - 190° | 110 | 1800 | 2400 | 24 | 2 x 38 | 303 | ab 3.548,27 € |
