Produktnummer:
10125616
Hersteller:
Norelem

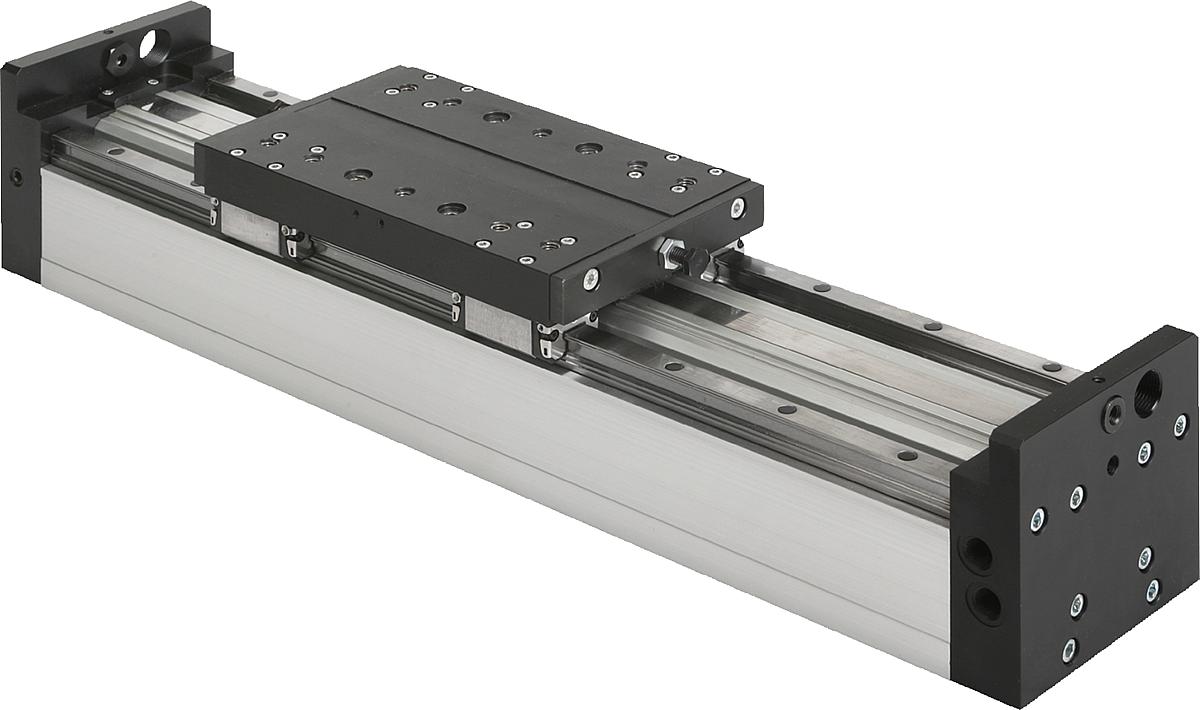

Norelem 20200-1115X0500 PORTALMODUL PNEUMATISCH, MIT SCHIENENFÜHRUNG, GR.115, C=500

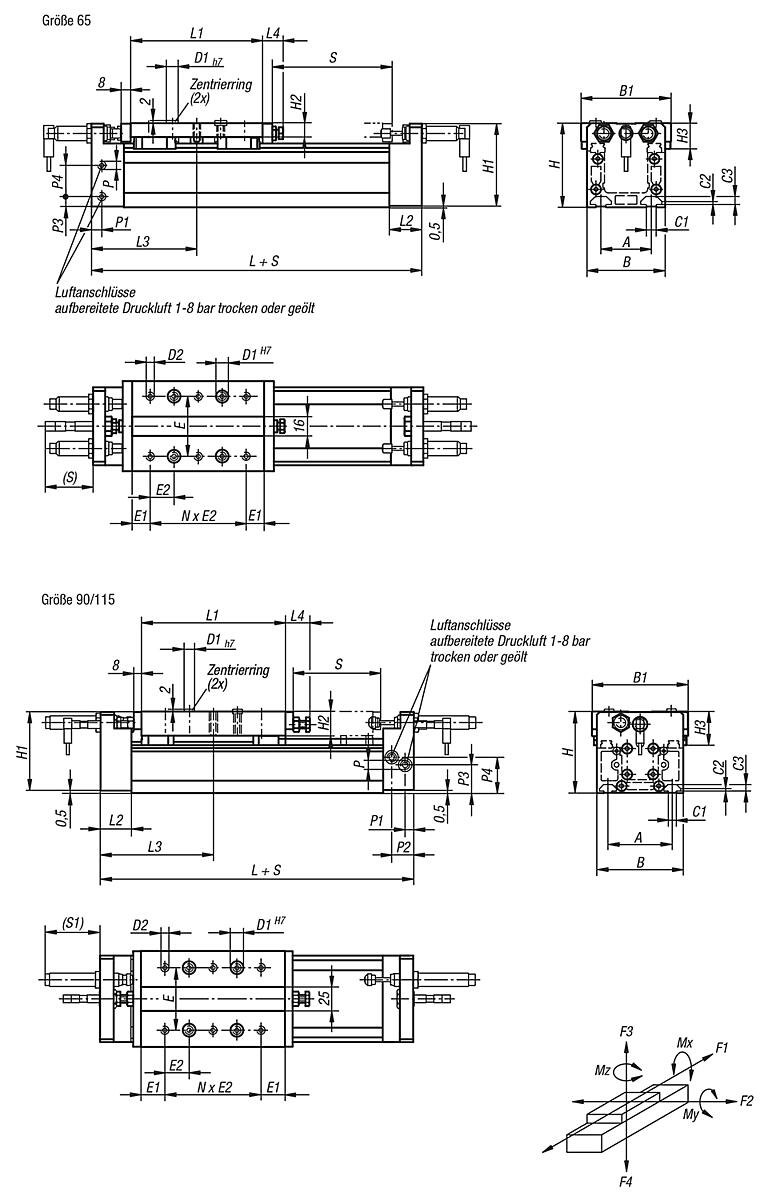

A:
97
Auszug C (Hub):
500*
B:
125
B1:
135
C1:
10
C2:
5
C3:
8,5
D1:
13
D2:
M8
E:
90
E1:
20
E2:
30
H:
115
H1:
114,5
H2:
25
H3:
44,8
L:
305
Profil-Größe:
115
NLM 20200 Portalmodule pneumatisch mit Schienenführung
Beschreibung
Werkstoff:
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungsschienen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungsschienen gehärtet.
Bestellbeispiel:
nlm 20200-1065X0500
Hinweis:
Portalmodule mit Kugel-Schienenführungen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
(+5 °C bis +60 °C bei Größe 65)
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungsschienen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungsschienen gehärtet.
Bestellbeispiel:
nlm 20200-1065X0500
Hinweis:
Portalmodule mit Kugel-Schienenführungen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
(+5 °C bis +60 °C bei Größe 65)
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| A: | 97 |
|---|---|
| Auszug C (Hub): | 500* |
| B: | 125 |
| B1: | 135 |
| C1: | 10 |
| C2: | 5 |
| C3: | 8,5 |
| D1: | 13 |
| D2: | M8 |
| E: | 90 |
| E1: | 20 |
| E2: | 30 |
| H: | 115 |
| H1: | 114,5 |
| H2: | 25 |
| H3: | 44,8 |
| L: | 305 |
| Profil-Größe: | 115 |
Dokumente
1
| Variante | E1 | H | H1 | L | D2 | D1 | E | B | H2 | E2 | C1 | C2 | C3 | Auszug C (Hub) | Profil-Größe | B1 | H3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125614 (20200-1065X0500) |
15 | 70 | 69,5 | 175 | M5 | 10 | 50 | 65 | 11,5 | 20 | 8,1 | 2,5 | 6,8 | 500* | 65 | 75 | 21,5 | ab 2.774,07 € |
|
10125615 (20200-1090X0500) |
25 | 85 | 84,5 | 235 | M6 | 10 | 65 | 90 | 25 | 25 | 8,1 | 2,5 | 6,8 | 500* | 90 | 100 | 35 | ab 3.080,11 € |
|
10125616 (20200-1115X0500) |
20 | 115 | 114,5 | 305 | M8 | 13 | 90 | 125 | 25 | 30 | 10 | 5 | 8,5 | 500* | 115 | 135 | 44,8 | ab 3.806,49 € |
