Produktnummer:
10126774
Herstellernummer:
21038-040090
Hersteller:
Norelem

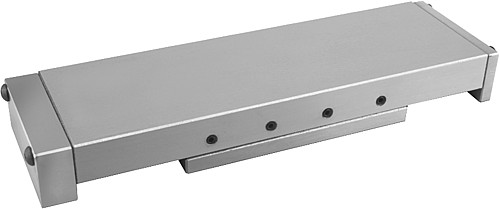

Norelem 21038-040090 PRÄZISIONS SCHLITTENFÜHRUNG, ROLLENGELAGERT, B=40, L=90
B:
40
L:
90
Produktnummer:
10126774
NLM 21038 Präzisions Schlittenführungen rollengelagert mit Endplatten
Beschreibung
Werkstoff:
GJL 250 geschliffen.
Bestellbeispiel:
nlm 21038-040090
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
GJL 250 geschliffen.
Bestellbeispiel:
nlm 21038-040090
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

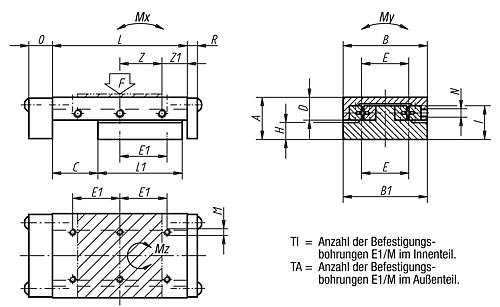

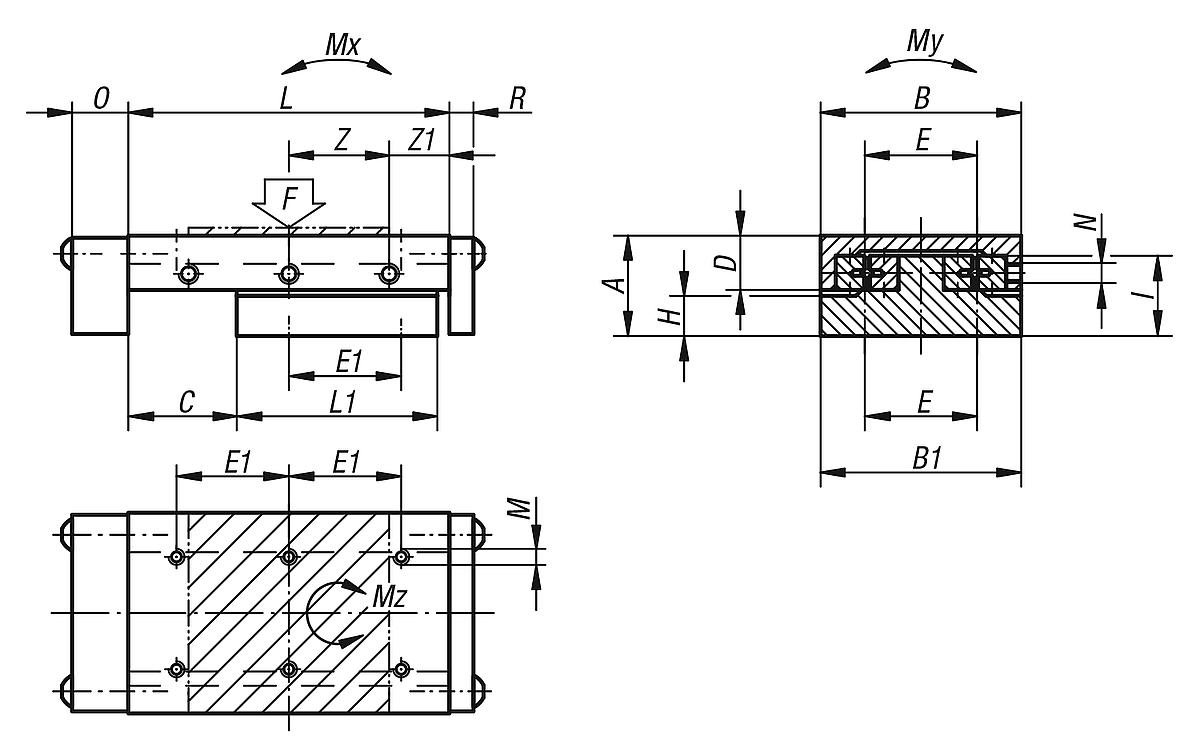

Eigenschaften
| A: | 20 |
|---|---|
| B: | 40 |
| B1: | 39,5 |
| C: | 40 |
| D: | 13 |
| E: | 30 |
| E1: | 15 |
| F (N): | 77 |
| Gewicht ca. kg: | 0,500 |
| H: | 6,5 |
| I: | 13 |
| L: | 90 |
| L1: | 45 |
| M: | M3 |
| Mx (Nm): | 1 |
| My (Nm): | 3 |
| Mz (Nm): | 2 |
| N: | M3 |
| O: | 12 |
| R: | 3 |
| TA: | 8 |
| Tl: | 6 |
| Z: | 15x2 |
| Z1: | 30 |
Dokumente
1
| Variante | B | L | Preis |
|---|---|---|---|
|
10126777 (21038-100260) |
100 | 260 | ab 1.044,41 € |
|
10126775 (21038-050105) |
50 | 105 | ab 500,80 € |
|
10126774 (21038-040090) |
40 | 90 | ab 568,96 € |
|
10126776 (21038-060180) |
60 | 180 | ab 659,28 € |
