Produktnummer:
10126812
Herstellernummer:
21150-04
Hersteller:
Norelem
Norelem 21150-04 DREHSCHEIBE,
D:
35
D1:
6

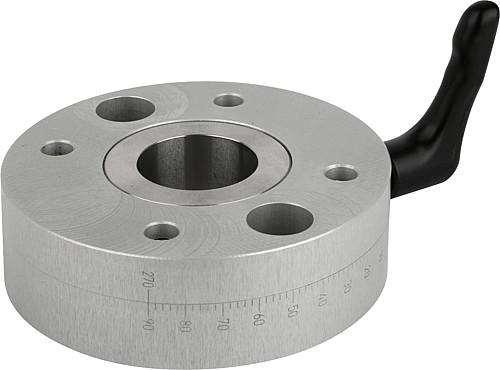

NLM 21150 Drehscheiben
Beschreibung
Werkstoff, Ausführung:
Grundkörper und Drehscheibe Al-Legierung, eloxiert.
Welle aus Edelstahl.
Bestellbeispiel:
nlm 21150-04
Hinweis:
Durch Lösen des Klemmhebels kann die Drehscheibe auf dem Grundkörper gedreht werden. Drehbar um 360°. Die Drehscheibe rastet alle 90° ein (21150-25 alle 45°). Die Rasterung besteht aus einem Kugeldruckstück, welches einfach entfernt werden kann.
Zur Winkeleinstellung dient eine 2° genaue Skalierung.

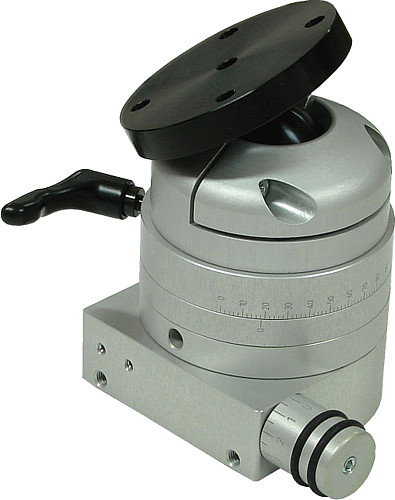

Die Drehscheibe kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Grundkörper und Drehscheibe Al-Legierung, eloxiert.
Welle aus Edelstahl.
Bestellbeispiel:
nlm 21150-04
Hinweis:
Durch Lösen des Klemmhebels kann die Drehscheibe auf dem Grundkörper gedreht werden. Drehbar um 360°. Die Drehscheibe rastet alle 90° ein (21150-25 alle 45°). Die Rasterung besteht aus einem Kugeldruckstück, welches einfach entfernt werden kann.
Zur Winkeleinstellung dient eine 2° genaue Skalierung.
Die Drehscheibe kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

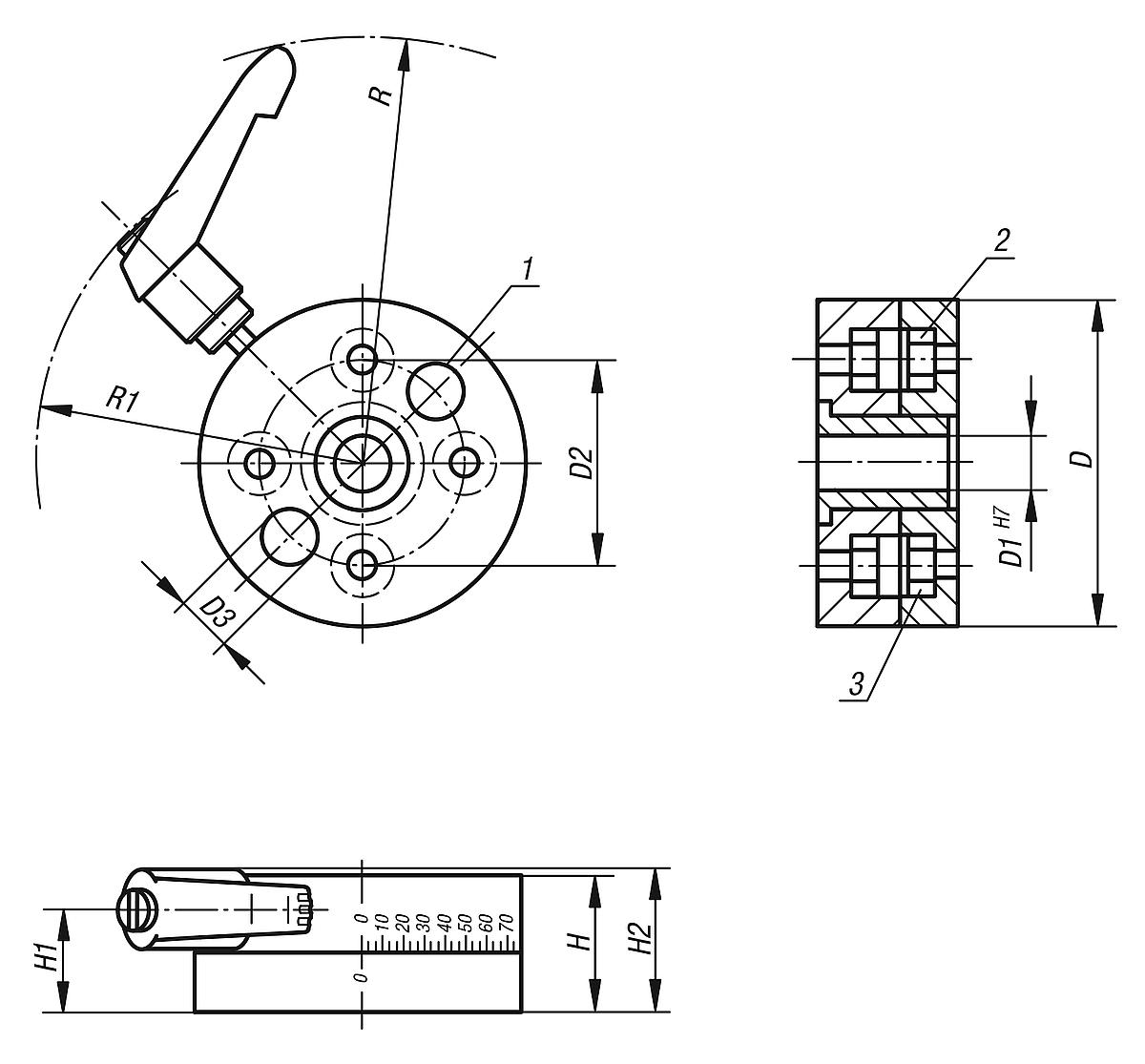

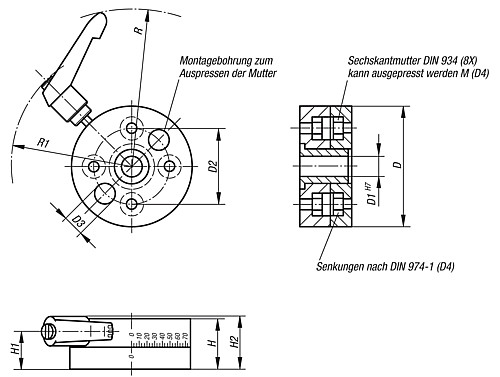

Eigenschaften
| D: | 35 |
|---|---|
| D1: | 6 |
| D2: | 22 |
| D3: | 6 |
| D4: | 3 |
| F1 (N): | 200 |
| F2 (N): | 200 |
| F3 (N): | 100 |
| Gewicht ca. kg: | 0,070 |
| H: | 15 |
| H1: | 9,5 |
| H2: | 16,5 |
| M1 Nm: | 2 |
| R: | 64 |
| R1: | 44 |
Dokumente
1
| Variante | D | D1 | Preis |
|---|---|---|---|
|
10126812 (21150-04) |
35 | 6 | ab 140,57 € |
|
10126813 (21150-08) |
54 | 16 | ab 147,46 € |
|
10126814 (21150-12) |
80 | 25 | ab 188,95 € |
|
10126815 (21150-25) |
150 | 55 | ab 523,07 € |
