Produktnummer:
10126835
Herstellernummer:
21200-1500
Hersteller:
Norelem
Norelem 21200-1500 FÜHRUNGSWAGEN DRY LIN® T,
A:
38
Ausführung:
Festlager Standard
B:
47
Profil-Größe:
15

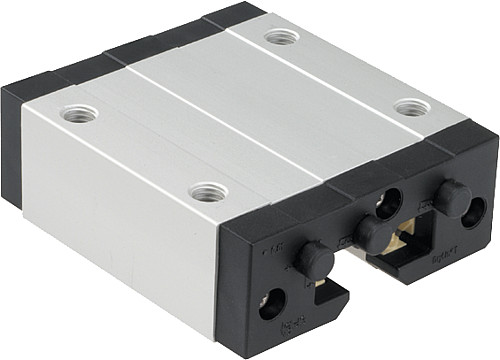

DryLin® T Führungswagen
Beschreibung
Durch die geringe Massenträgheit sind hohe Beschleunigungen und - kurzfristig - extreme Geschwindigkeiten bis 30 m/s möglich. DryLin® T Lineargleitführungen sind schmutzunempfindlich und korrosionsbeständig. Sie sind wartungsfrei, einstellbar und leise. Einsatztemperatur bis max. 80 °C.
Bevorzugter Einsatz in Lebensmittel-, Medizin- und Reinraumtechnik, da keine Schmierstoffe abgegeben werden.

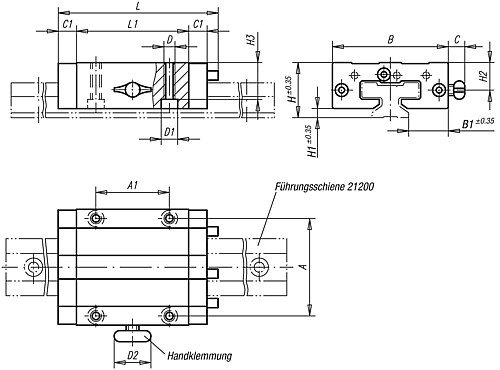

Die Handklemmung ist für einfache Aufgaben entwickelt worden. Das Kriechverhalten des geklemmten Kunststoffes verursacht eine über die Zeit nachlassende Klemmkraft (bis zu 70%). Es dürfen daher keine sicherheitsrelevanten Teile geklemmt werden.
Passende Führungsschienen siehe 21200.
Werkstoff:
Gleitwagen Grundkörper Strangpressprofil EN AW-6060.
Gleitelemente wartungsfreier Gleitlagerwerkstoff iglidur® J.
Deckel Kunststoff.
Ausführung:
Beschichtung Eloxal E6/EV1. Kunststoff schwarz.
Bestellbeispiel:
LE70138 21200-1500
Bevorzugter Einsatz in Lebensmittel-, Medizin- und Reinraumtechnik, da keine Schmierstoffe abgegeben werden.
Die Handklemmung ist für einfache Aufgaben entwickelt worden. Das Kriechverhalten des geklemmten Kunststoffes verursacht eine über die Zeit nachlassende Klemmkraft (bis zu 70%). Es dürfen daher keine sicherheitsrelevanten Teile geklemmt werden.
Passende Führungsschienen siehe 21200.
Werkstoff:
Gleitwagen Grundkörper Strangpressprofil EN AW-6060.
Gleitelemente wartungsfreier Gleitlagerwerkstoff iglidur® J.
Deckel Kunststoff.
Ausführung:
Beschichtung Eloxal E6/EV1. Kunststoff schwarz.
Bestellbeispiel:
LE70138 21200-1500

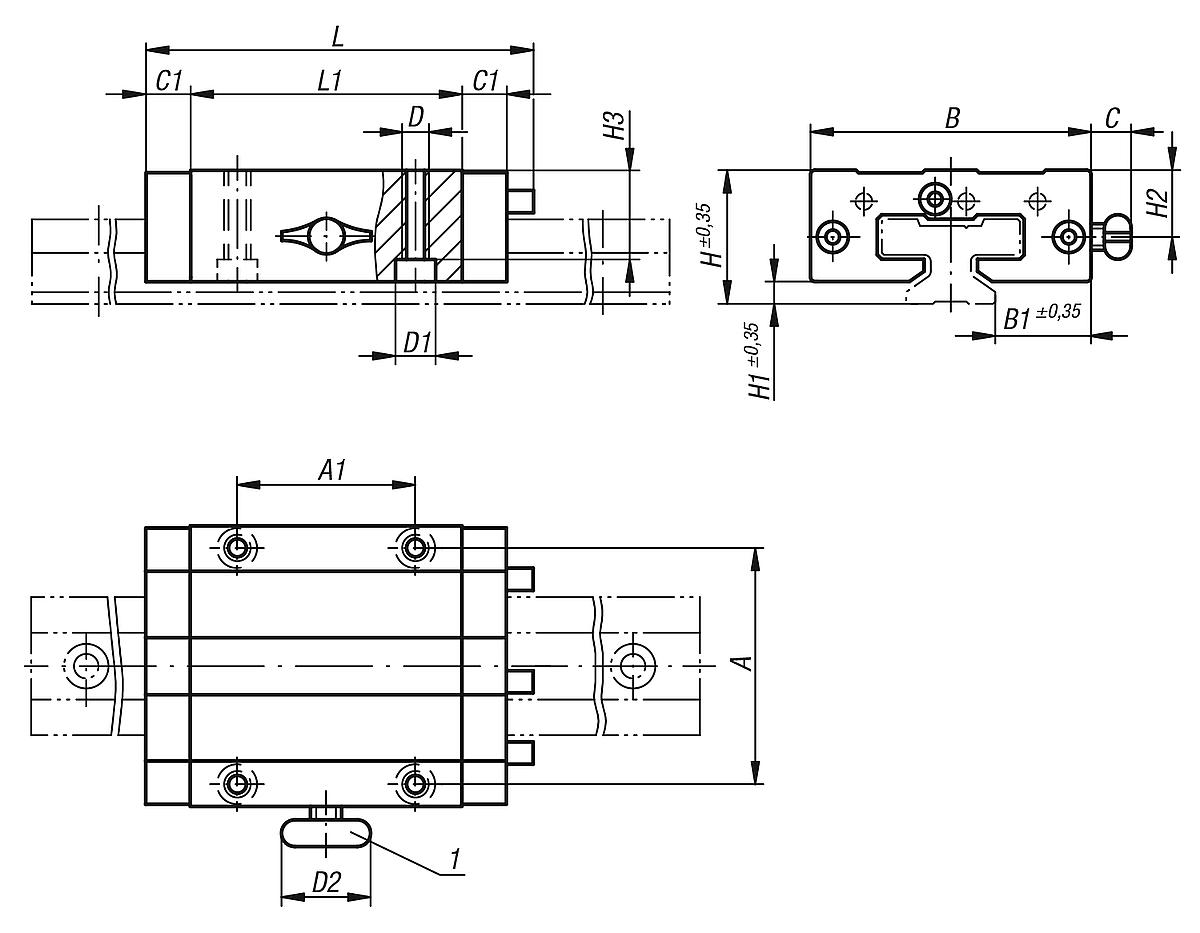

Eigenschaften
| A: | 38 |
|---|---|
| A1: | 30 |
| Ausführung: | Festlager Standard |
| B: | 47 |
| B1: | 16 |
| C0( Y) kN: | 4 |
| C0Y kN: | 4 |
| C0Z kN: | 2 |
| M0X Nm: | 32 |
| M0Y Nm: | 25 |
| M0Z Nm: | 25 |
| Profil-Größe: | 15 |
Dokumente
1
| Variante | A | B | Ausführung | Profil-Größe | Preis |
|---|---|---|---|---|---|
|
10126835 (21200-1500) |
38 | 47 | Festlager Standard | 15 | ab 47,41 € |
|
10126843 (21200-1520) |
38 | 47 | Loslager in y‑Richtung | 15 | ab 47,41 € |
|
10126847 (21200-1530) |
38 | 47 | Loslager in z‑Richtung | 15 | ab 47,41 € |
|
10126836 (21200-2000) |
53 | 63 | Festlager Standard | 20 | ab 48,71 € |
|
10126844 (21200-2020) |
53 | 63 | Loslager in y‑Richtung | 20 | ab 48,71 € |
|
10126848 (21200-2030) |
53 | 63 | Loslager in z‑Richtung | 20 | ab 48,71 € |
|
10126837 (21200-2500) |
57 | 70 | Festlager Standard | 25 | ab 59,92 € |
|
10126845 (21200-2520) |
57 | 70 | Loslager in y‑Richtung | 25 | ab 59,92 € |
|
10126849 (21200-2530) |
57 | 70 | Loslager in z‑Richtung | 25 | ab 59,92 € |
|
10126838 (21200-3000) |
72 | 90 | Festlager Standard | 30 | ab 62,74 € |
|
10126846 (21200-3020) |
72 | 90 | Loslager in y‑Richtung | 30 | ab 62,74 € |
|
10126850 (21200-3030) |
72 | 90 | Loslager in z‑Richtung | 30 | ab 62,74 € |
|
10126839 (21200-1510) |
38 | 47 | Festlager mit Handklemmung | 15 | ab 65,65 € |
|
10126840 (21200-2010) |
53 | 63 | Festlager mit Handklemmung | 20 | ab 66,93 € |
|
10126841 (21200-2510) |
57 | 70 | Festlager mit Handklemmung | 25 | ab 78,15 € |
|
10126842 (21200-3010) |
72 | 90 | Festlager mit Handklemmung | 30 | ab 80,93 € |
