Produktnummer:
10126862
Hersteller:
Norelem
Norelem 21240-0600060 FÜHRUNGSWAGEN DRY LIN® W,
L:
60
Profil-Größe:
06

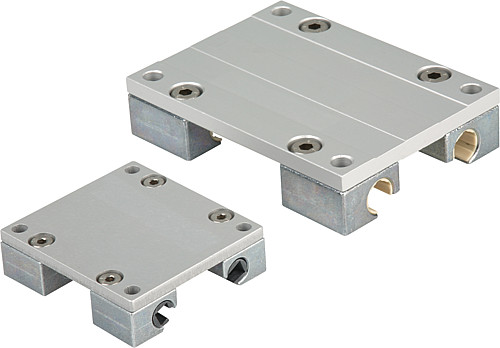

DryLin® W Führungswagen
Beschreibung
DryLin® W Führungswagen sind korrosionsbeständig und wartungsfrei. Der Verzicht auf Schmierung macht das System äußerst schmutzunempfindlich. Geringe Reibwerte im Trockenlauf und sehr leiser Lauf. Durch den flachen und breiten Aufbau sind hohe Momentabstützungen möglich. Geschwindigkeiten bis 15 m/s. Einsatztemperatur -40 °C bis max. 90 °C.
Werkstoff:
Gleitwagen Zinkdruckguss.
Montageplatte Aluminium.
Gleitlagerwerkstoff aus iglidur® J.
Ausführung:
Gleitwagen chromatiert.
Montageplatte anodisiert.
Bestellbeispiel:
LE70183 21240-0600060
Zubehör:
Führungsschienen doppelt 21240.
Werkstoff:
Gleitwagen Zinkdruckguss.
Montageplatte Aluminium.
Gleitlagerwerkstoff aus iglidur® J.
Ausführung:
Gleitwagen chromatiert.
Montageplatte anodisiert.
Bestellbeispiel:
LE70183 21240-0600060
Zubehör:
Führungsschienen doppelt 21240.

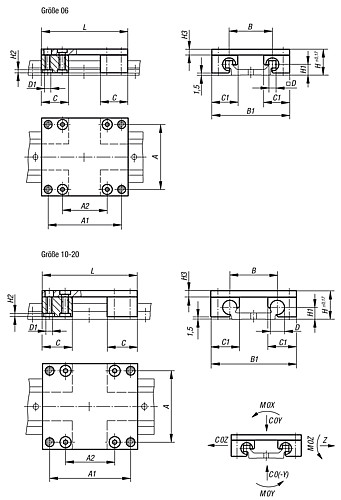

Eigenschaften
| A: | 45 |
|---|---|
| A1: | 51 |
| A2: | 31 |
| B: | 30 |
| B1: | 54 |
| C: | 19 |
| C0( Y) kN: | 1,68 |
| C0Y kN: | 1,68 |
| C0Z kN: | 1,68 |
| C1: | 18 |
| D: | 5 |
| D1: | M4 |
| Gewicht ca. kg: | 0,100 |
| H: | 18 |
| H1: | 7,5 |
| H2: | 2 |
| H3: | 4 |
| L: | 60 |
| M0X Nm: | 25 |
| M0Y Nm: | 34 |
| M0Z Nm: | 34 |
| Profil-Größe: | 06 |
Dokumente
2
| Variante | L | Profil-Größe | Preis |
|---|---|---|---|
|
10126862 (21240-0600060) |
60 | 06 | ab 37,70 € |
|
10126863 (21240-0600080) |
80 | 06 | ab 40,20 € |
|
10126865 (21240-1000100) |
100 | 10 | ab 43,88 € |
|
10126864 (21240-0600100) |
100 | 06 | ab 44,25 € |
|
10126866 (21240-1000150) |
150 | 10 | ab 46,37 € |
|
10126867 (21240-1000200) |
200 | 10 | ab 49,08 € |
|
10126868 (21240-1600100) |
100 | 16 | ab 59,29 € |
|
10126871 (21240-2000150) |
150 | 20 | ab 61,65 € |
|
10126869 (21240-1600150) |
150 | 16 | ab 64,89 € |
|
10126872 (21240-2000200) |
200 | 20 | ab 66,20 € |
|
10126873 (21240-2000250) |
250 | 20 | ab 70,44 € |
|
10126870 (21240-1600200) |
200 | 16 | ab 71,54 € |
