Produktnummer:
10127692
Hersteller:
Norelem
Norelem 21322-128X0400 FÜHRUNGSSCHIENE, FESTLAGER, L=400 MM
H:
12,25
L:
400
Profil-Größe:
28
LE 21322-F Rollenführungsschienen für Festlager
Beschreibung

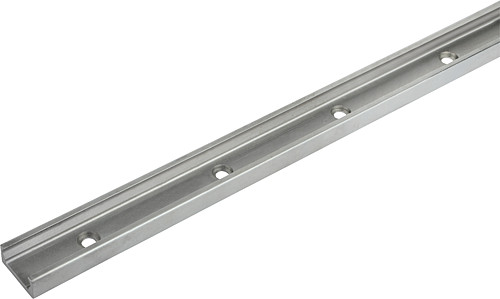

Kompakte C-Profil Führungsschienen LE70183 21322-F mit innenliegenden gehärteten Laufbahnen. Das System läuft auch unter hohen Belastungen sehr geräuscharm.

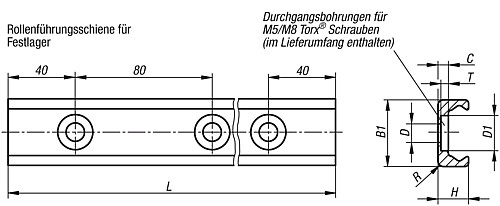

Da die Schraube in der Bohrung Spiel hat, kann die Schiene bei der Montage ausgerichtet werden.
Um die gewünschten Laufeigenschaften zu erreichen muss immer ein Schmierfilm zwischen Laufbahn und Rolle vorhanden sein, der außerdem einen Korossionsschutz der geschliffenen Laufbahnen bewirkt.
Werkstoff: Wälzlagerstahl.
Ausführung: verzinkt. Laufbahnen induktiv gehärtet und geschliffen.
Auf Anfrage:
Längen bis max. 4080 mm.
Da die Schraube in der Bohrung Spiel hat, kann die Schiene bei der Montage ausgerichtet werden.
Um die gewünschten Laufeigenschaften zu erreichen muss immer ein Schmierfilm zwischen Laufbahn und Rolle vorhanden sein, der außerdem einen Korossionsschutz der geschliffenen Laufbahnen bewirkt.
Werkstoff: Wälzlagerstahl.
Ausführung: verzinkt. Laufbahnen induktiv gehärtet und geschliffen.
Auf Anfrage:
Längen bis max. 4080 mm.

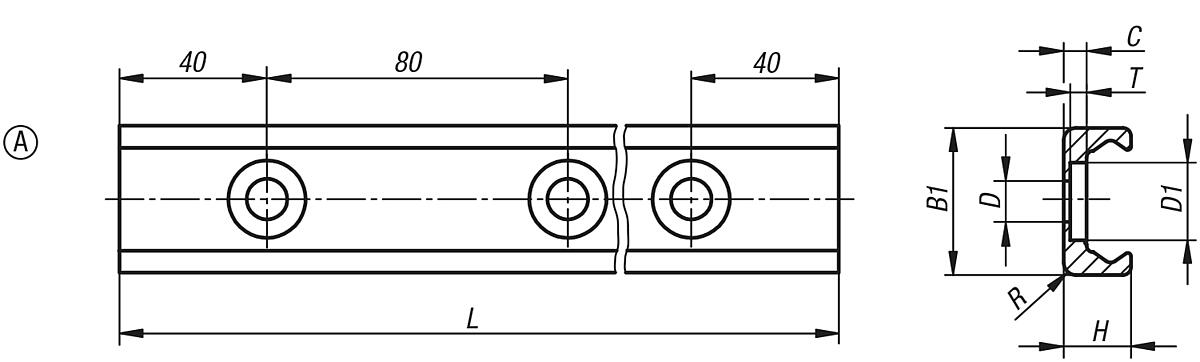

Eigenschaften
| B1: | 28 |
|---|---|
| C: | 3 |
| D: | 6,4 |
| D1: | 11 |
| Gewicht ca. kg/m: | 1,000 |
| H: | 12,25 |
| L: | 400 |
| Profil-Größe: | 28 |
| R: | 1 |
| T: | 2 |
Dokumente
1
| Variante | H | L | Profil-Größe | Preis |
|---|---|---|---|---|
|
10127692 (21322-128X0400) |
12,25 | 400 | 28 | ab 58,39 € |
|
10297282 (21322-135X0400) |
16 | 400 | 35 | ab 73,33 € |
|
10127697 (21322-143X0400) |
21 | 400 | 43 | ab 80,50 € |
|
10127693 (21322-128X0560) |
12,25 | 560 | 28 | ab 81,60 € |
|
10127698 (21322-143X0560) |
21 | 560 | 43 | ab 112,89 € |
|
10127694 (21322-128X0800) |
12,25 | 800 | 28 | ab 116,77 € |
|
10127695 (21322-128X1040) |
12,25 | 1040 | 28 | ab 151,79 € |
|
10127699 (21322-143X0800) |
21 | 800 | 43 | ab 161,03 € |
|
10127696 (21322-128X1200) |
12,25 | 1200 | 28 | ab 174,97 € |
|
10127690 (21322-143X1040) |
21 | 1040 | 43 | ab 209,30 € |
|
10127691 (21322-143X1200) |
21 | 1200 | 43 | ab 241,69 € |
Produktgalerie überspringen
Ähnliche Produkte
Norelem 21322-1128080 ROLLENFÜHRUNGSWAGEN, STAHL, FESTLAGER, GRÖßE 28
119,81 €*
Rollenführungswagen LE70183 21322-F mit lebensdauergeschmierten Rollenlager und Polyamid Abstreifer, welche die Laufbahnen vor Verschmutzung schützen.Durch einfaches Verstellen der mittleren Exzenterrolle wird der Rollenführungswagen spielfrei oder mit der gewünschten Vorspannung in der Schiene eingestellt.Hohe Verfahrgeschwindigkeiten bis 7 m/s und extrem geräuscharm (schneller und leiser als Systeme mit Kugelumlauf).Einsatztemperatur -30 °C bis +120 °C.Werkstoff: Läuferkorpus Stahl. Rollen Stahl 1.3505.Abstreifer modifiziertes Polyamid.Ausführung: Läuferkorpus verzinkt.Auf Anfrage:Rollenführungswagen mit 4 oder 5 Rollen.
Varianten ab 104,61 €*

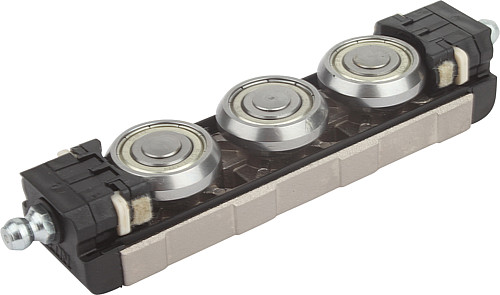

Norelem 21322-2128088 ROLLENFÜHRUNGSWAGEN, ALUMINIUM, FESTLAGER
