Produktnummer:
10126923
Herstellernummer:
21342-430850
Hersteller:
Norelem
Norelem 21342-430850 TELESKOPSCHIENE, S FORM, L=850 MM
Auszug C (Hub):
866
L:
850
Lastwert C0Y in N:
3873
Profil-Größe:
43
Produktnummer:
10126923
LE 21342 S Form Wälzlagerstahl Teleskopschienen
Beschreibung
Der Wälzlagerstahl-Vollauszug LE70138 21342 bestehend aus zwei Führungsschienen als festes und bewegliches Element und einem S-förmigen Zwischenelement. Dieses hat ein hohes Flächenträgheitsmoment und eine hohe Steifigkeit bei schlanker Bauweise. Hieraus resultiert eine hohe Belastbarkeit mit geringer Durchbiegung im ausgefahrenen Zustand. Der maximale Hub ist größer als die geschlossene Länge der Teleskopschiene.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +110 °C.
Werkstoff: Schiene und Läufer Wälzlagerstahl.
Kugeln Wälzlagerstahl.
Ausführung: Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Bestellbeispiel:
LE70138 21342-280290
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +110 °C.
Werkstoff: Schiene und Läufer Wälzlagerstahl.
Kugeln Wälzlagerstahl.
Ausführung: Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Bestellbeispiel:
LE70138 21342-280290
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.

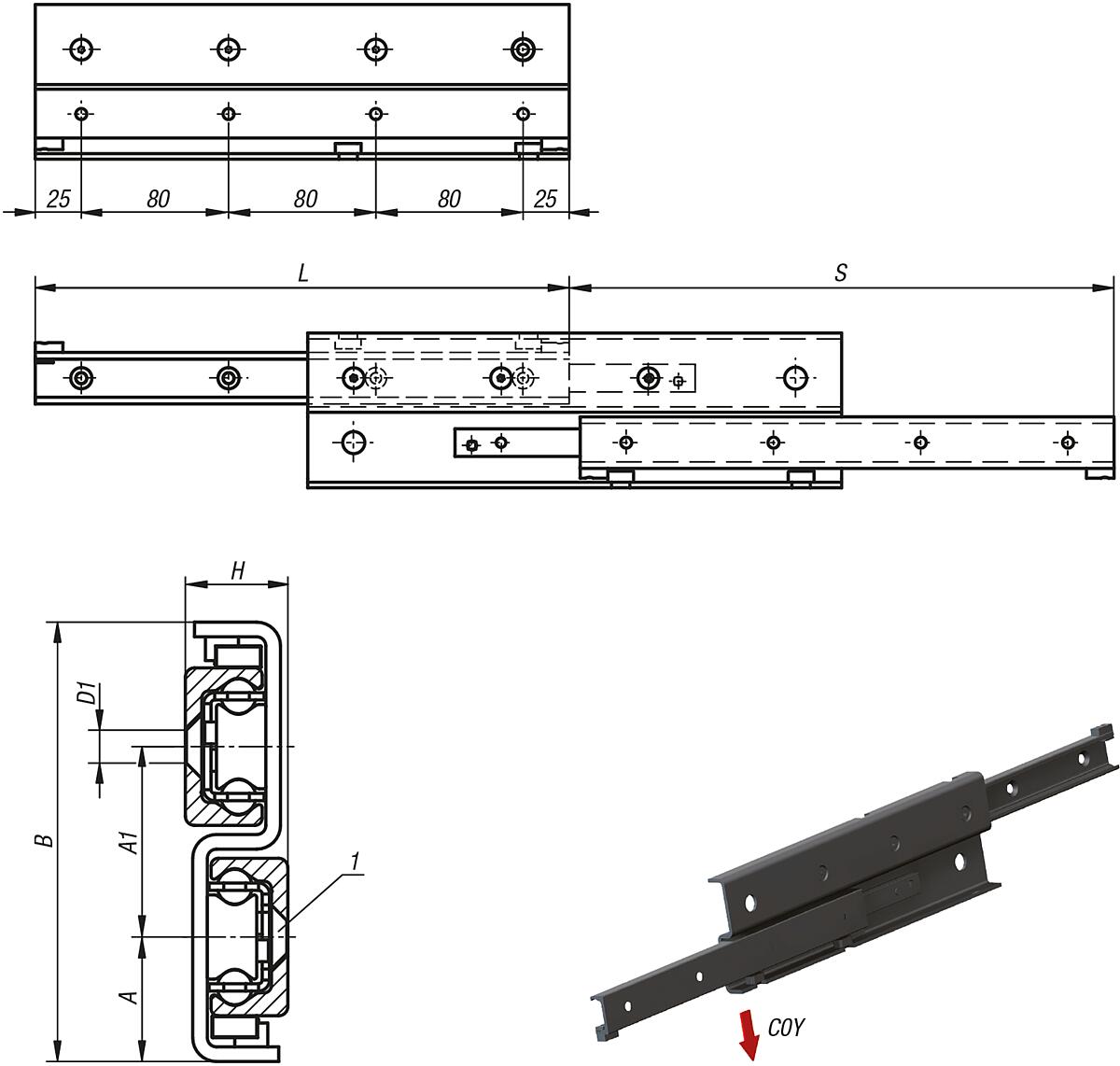

Eigenschaften
| A: | 34 |
|---|---|
| A1: | 52 |
| Anzahl Bohrungen: | 11 (9 zugänglich) |
| Auszug C (Hub): | 866 |
| B: | 120 |
| D1: | M8 |
| Gewicht ca. kg/m: | 14,600 |
| H: | 28 |
| L: | 850 |
| Lastwert C0Y in N: | 3873 |
| Profil-Größe: | 43 |
Dokumente
2
| Variante | Auszug C (Hub) | L | Lastwert C0Y in N | Profil-Größe | Preis |
|---|---|---|---|---|---|
|
10126914 (21342-280290) |
296 | 290 | 570 | 28 | ab 334,10 € |
|
10126915 (21342-280370) |
380 | 370 | 769 | 28 | ab 356,32 € |
|
10126916 (21342-280450) |
464 | 450 | 969 | 28 | ab 388,18 € |
|
10126917 (21342-280530) |
548 | 530 | 1170 | 28 | ab 424,22 € |
|
10126918 (21342-280610) |
630 | 610 | 1376 | 28 | ab 448,25 € |
|
10126919 (21342-430530) |
556 | 530 | 2061 | 43 | ab 530,38 € |
|
10126920 (21342-430610) |
626 | 610 | 2603 | 43 | ab 578,28 € |
|
10126921 (21342-430690) |
726 | 690 | 2775 | 43 | ab 620,49 € |
|
10126922 (21342-430770) |
796 | 770 | 3319 | 43 | ab 664,36 € |
|
10126923 (21342-430850) |
866 | 850 | 3873 | 43 | ab 694,40 € |
