Produktnummer:
10127706
Herstellernummer:
21402-15106601
Hersteller:
Norelem
Norelem 21402-15106601 FÜHRUNGSWAGEN MIT FLANSCH,
L3:
66
Profil-Größe:
15
Produktnummer:
10127706

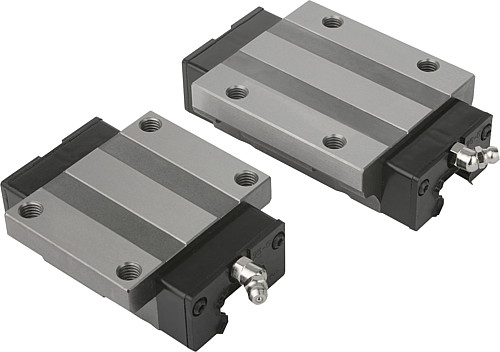

NLM 21402 Führungswagen mit Flansch
Beschreibung
Führungswagen mit Flansch mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Einsatztemperatur im Dauerbetrieb max. 80 °C. Hohe Dynamikwerte: v = 5 m/s.
Werkstoff: Körper Vergütungsstahl. Kugeln Wälzlagerstahl. Umlenkstücke Kunststoff.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Ausführung: blank.
Bestellbeispiel:
LE70183 21402-15106601
Einsatztemperatur im Dauerbetrieb max. 80 °C. Hohe Dynamikwerte: v = 5 m/s.
Werkstoff: Körper Vergütungsstahl. Kugeln Wälzlagerstahl. Umlenkstücke Kunststoff.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Ausführung: blank.
Bestellbeispiel:
LE70183 21402-15106601

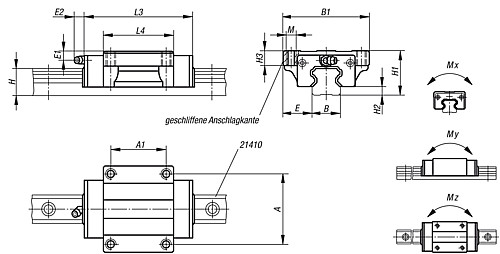

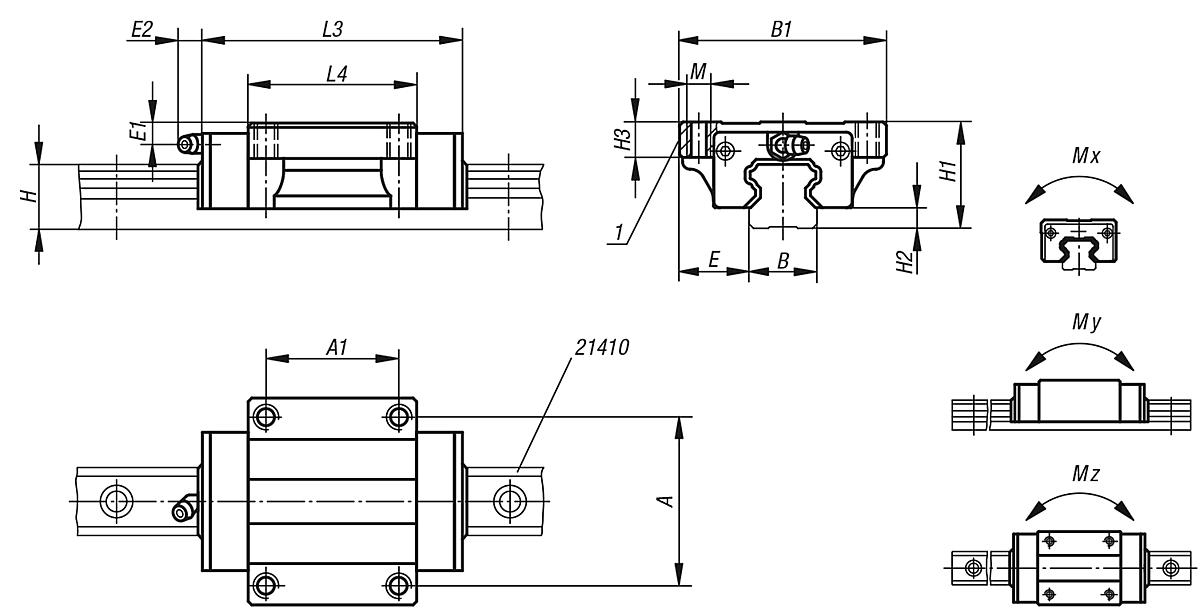

Eigenschaften
| A: | 38 |
|---|---|
| A1: | 30 |
| Ausführung: | Standard |
| B: | 15 |
| B1: | 47 |
| E: | 16 |
| E1: | 4,3 |
| E2: | 5 |
| Gewicht ca. kg: | 0,190 |
| H: | 14 |
| H1: | 24 |
| H2: | 4,6 |
| H3: | 8 |
| L3: | 66 |
| L4: | 40 |
| M: | M5 |
| Mx (Nm): | 70 |
| My (Nm): | 50 |
| Mz (Nm): | 50 |
| Profil-Größe: | 15 |
| Schmierbohrung: | Ø3 |
| Tragzahlen dynamisch N: | 6850 |
| Tragzahlen statisch N: | 12700 |
Dokumente
1
| Variante | Profil-Größe | L3 | Preis |
|---|---|---|---|
|
10127706 (21402-15106601) |
15 | 66 | ab 55,31 € |
|
10127707 (21402-20107801) |
20 | 77,8 | ab 63,00 € |
|
10127708 (21402-25108801) |
25 | 88 | ab 65,87 € |
|
10127710 (21402-25211001) |
25 | 110,1 | ab 72,48 € |
|
10127709 (21402-30110901) |
30 | 109 | ab 85,05 € |
|
10127711 (21402-30213101) |
30 | 131,3 | ab 93,39 € |
