Produktnummer:
10127720
Herstellernummer:
21410-1520X0520
Hersteller:
Norelem

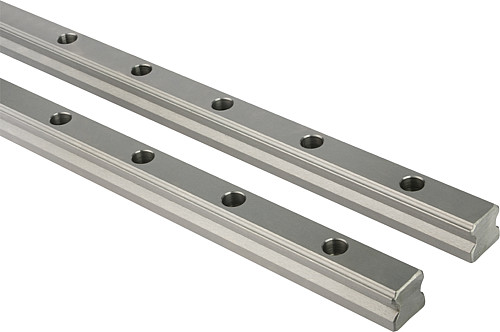

Norelem 21410-1520X0520 PROFILFÜHRUNGSSCHIENE, L=520 MM, L1=20
L:
520
Profil-Größe:
15
Produktnummer:
10127720
LE 21410 Profilführungsschienen
Beschreibung
Profilführungsschienen von oben anschraubbar. Die Profilführungsschienen stehen in vier Größen zur Verfügung auf denen ein oder mehrere Führungswagen montiert werden können. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Die Profilführungsschienen LE70183 entsprechen dem Marktstandard und können Linearführungen gleicher Bauart anderer Hersteller ersetzen.
Ausführung: Laufbahnen induktivgehärtet und geschliffen. Werkstoff: Stahl.
Auf Anfrage:
Längen bis max. 3960 mm.
Bestellbeispiel:
LE70183 21410-1520X0520
Die Profilführungsschienen LE70183 entsprechen dem Marktstandard und können Linearführungen gleicher Bauart anderer Hersteller ersetzen.
Ausführung: Laufbahnen induktivgehärtet und geschliffen. Werkstoff: Stahl.
Auf Anfrage:
Längen bis max. 3960 mm.
Bestellbeispiel:
LE70183 21410-1520X0520

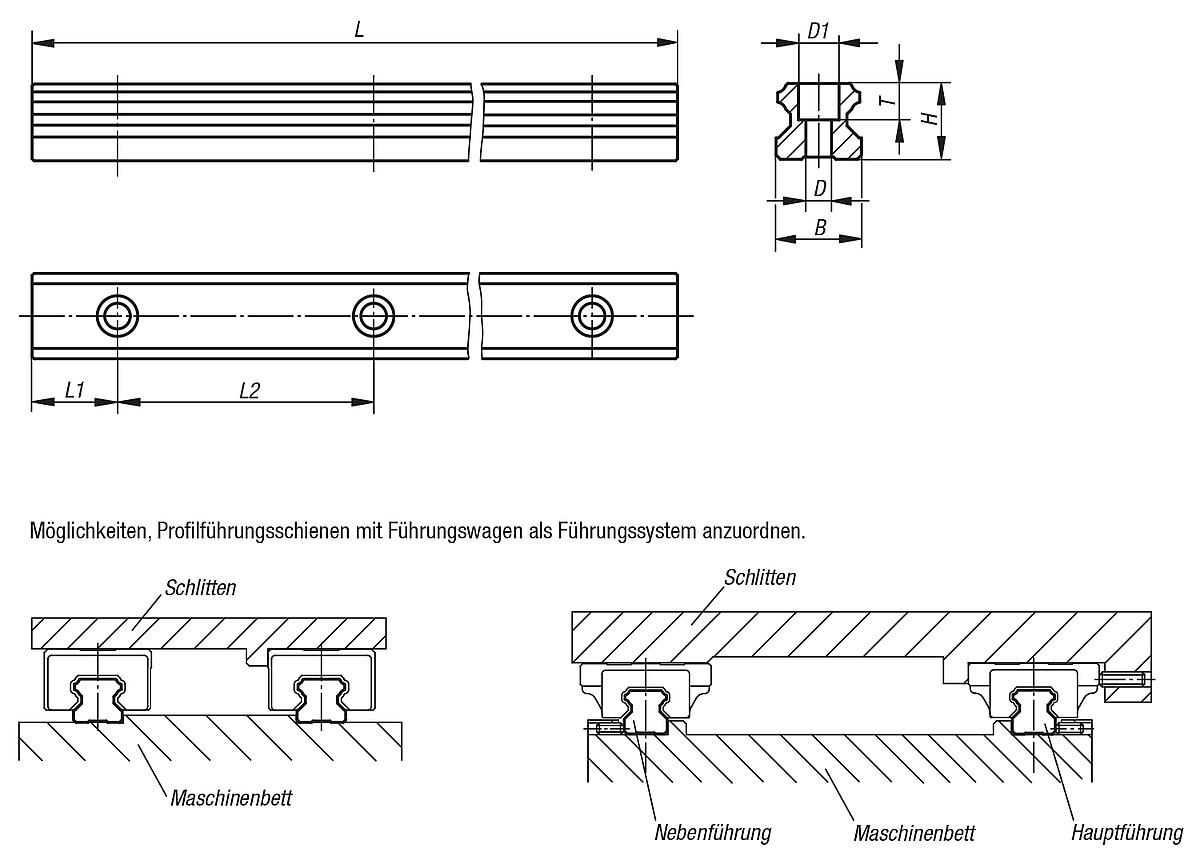

Eigenschaften
| B: | 15 |
|---|---|
| D: | 4,5 |
| D1: | 7,5 |
| Gewicht ca. kg/m: | 1,400 |
| H: | 14 |
| L: | 520 |
| L1: | 20 |
| L2: | 60 |
| Profil-Größe: | 15 |
| T: | 5,3 |
Dokumente
1
| Variante | L | Profil-Größe | Preis |
|---|---|---|---|
|
10127720 (21410-1520X0520) |
520 | 15 | ab 66,68 € |
|
10127721 (21410-2020X0520) |
520 | 20 | ab 66,68 € |
|
10127722 (21410-2520X0520) |
520 | 25 | ab 72,15 € |
|
10127723 (21410-3020X0520) |
520 | 30 | ab 73,22 € |
|
10295445 (21410-3020X0800) |
800 | 30 | Auf Anfrage |
