Produktnummer:
10127716
Herstellernummer:
21406-15004801
Hersteller:
Norelem
Norelem 21406-15004801 FÜHRUNGSWAGEN KOMPAKT, KURZ,
B:
15
B1:
34
L3:
47,6
Mx (Nm):
40
My (Nm):
28
Mz (Nm):
28
Profil-Größe:
15
Tragzahlen statisch N:
7250
Produktnummer:
10127716

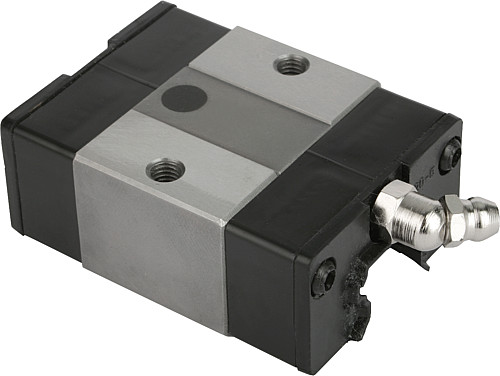

NLM 21406 Führungswagen kompakt, kurz
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21406-15004801
Hinweis:
Führungswagen kompakt, kurz mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21406-15004801
Hinweis:
Führungswagen kompakt, kurz mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.

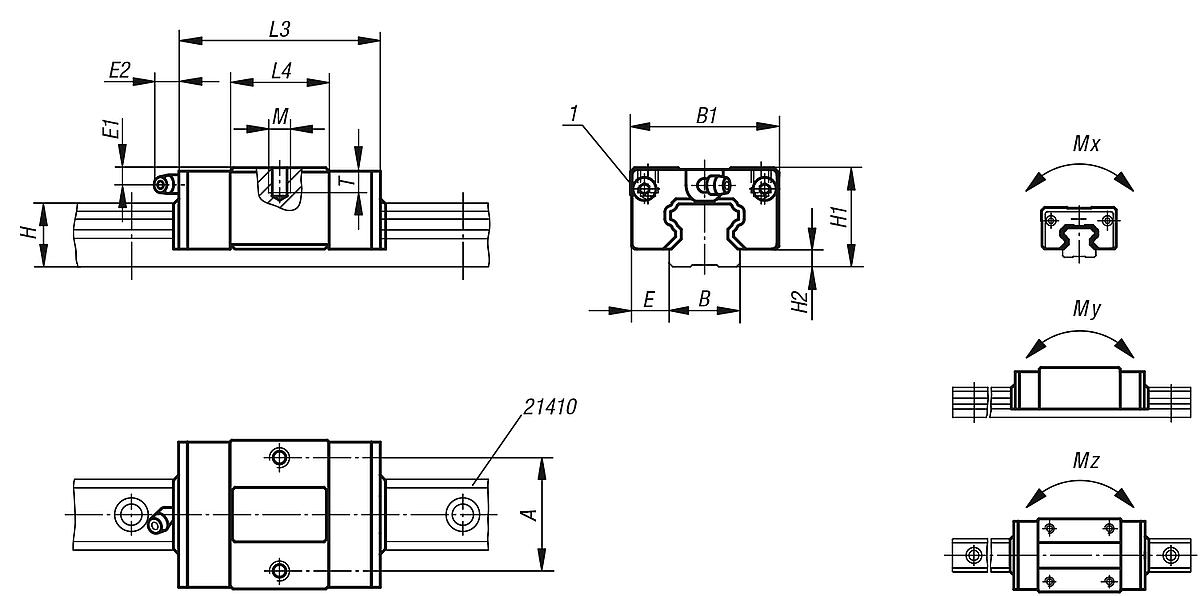

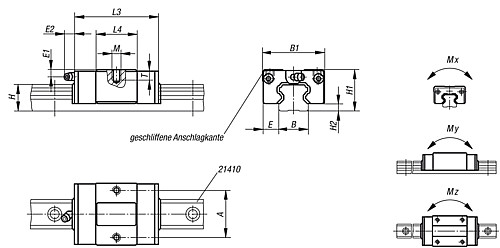

Eigenschaften
| A: | 26 |
|---|---|
| B: | 15 |
| B1: | 34 |
| E: | 9,5 |
| E1: | 4,3 |
| E2: | 5 |
| Gewicht ca. kg: | 0,100 |
| H: | 14 |
| H1: | 24 |
| H2: | 4,6 |
| L3: | 47,6 |
| L4: | 21,6 |
| M: | M4 |
| Mx (Nm): | 40 |
| My (Nm): | 28 |
| Mz (Nm): | 28 |
| Profil-Größe: | 15 |
| Schmierbohrung: | Ø3 |
| T: | 5,6 |
| Tragzahlen dynamisch N: | 3900 |
| Tragzahlen statisch N: | 7250 |
Dokumente
1
| Variante | B | B1 | Profil-Größe | Mx (Nm) | My (Nm) | Mz (Nm) | Tragzahlen statisch N | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10127716 (21406-15004801) |
15 | 34 | 15 | 40 | 28 | 28 | 7250 | 47,6 | ab 50,44 € |
|
10127717 (21406-20005801) |
20 | 42 | 20 | 126 | 103 | 103 | 14700 | 58 | ab 54,43 € |
|
10127718 (21406-25006301) |
23 | 48 | 25 | 200 | 175 | 172 | 22300 | 62,5 | ab 57,05 € |
|
10127719 (21406-30007601) |
28 | 60 | 30 | 320 | 270 | 270 | 29400 | 75,6 | ab 61,90 € |
