Produktnummer:
10126929
Herstellernummer:
21500-1612
Hersteller:
Norelem

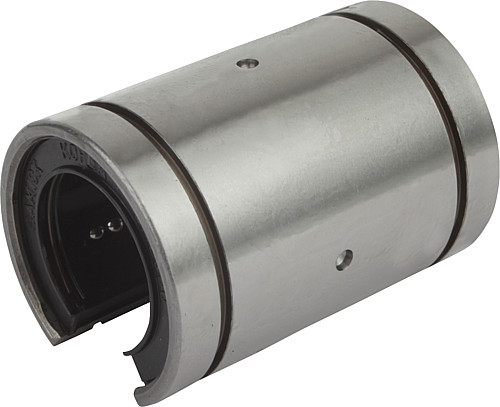

Norelem 21500-1612 LINEARKUGELLAGER OFFEN D=16, MIT KUNSTSTOFFKÄFIG
Ausführung:
offen
D:
16
D1:
26
D2:
24,9
G:
78°
Gewicht ca. kg:
0,060
L:
36 -0,2
L1:
24,9 -0,2
L2:
1,3
Tragzahlen dynamisch N:
590
Tragzahlen statisch N:
910
W:
10

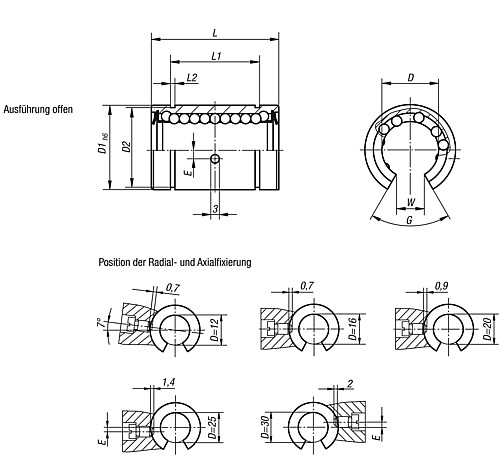

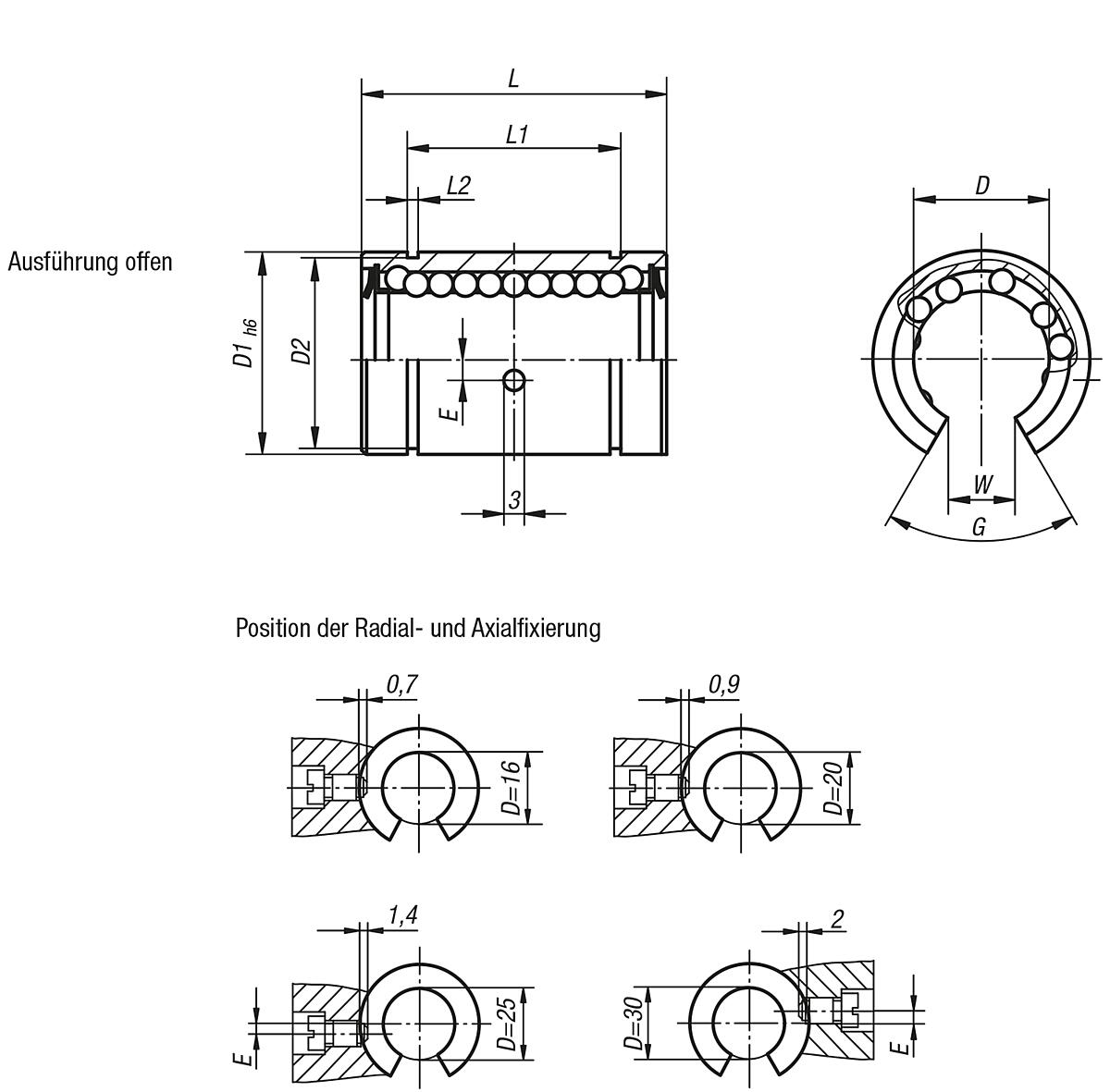

NLM 21500_AO Linearkugellager mit Kunststoffkäfig, offen
Beschreibung
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Bei Einsatztemperaturen über +80 °C empfehlen sich Linearkugellager mit Stahlkäfig. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Temperaturbereich:
-20 °C bis +80 °C.
Werkstoff:
Außenmantel Wälzlagerstahl.
Kunststoffkäfig.
Kugeln Stahl.
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Temperaturbereich:
-20 °C bis +80 °C.
Werkstoff:
Außenmantel Wälzlagerstahl.
Kunststoffkäfig.
Kugeln Stahl.
Eigenschaften
| Ausführung: | offen |
|---|---|
| D: | 16 |
| D1: | 26 |
| D2: | 24,9 |
| G: | 78° |
| Gewicht ca. kg: | 0,060 |
| L: | 36 -0,2 |
| L1: | 24,9 -0,2 |
| L2: | 1,3 |
| Tragzahlen dynamisch N: | 590 |
| Tragzahlen statisch N: | 910 |
| W: | 10 |
Dokumente
1
| Variante | D | Gewicht ca. kg | D1 | W | L2 | D2 | L | L1 | Tragzahlen dynamisch N | Tragzahlen statisch N | Ausführung | G | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126929 (21500-1612) |
16 | 0,060 | 26 | 10 | 1,3 | 24,9 | 36 -0,2 | 24,9 -0,2 | 590 | 910 | offen | 78° | ab 22,33 € |
|
10126930 (21500-2012) |
20 | 0,090 | 32 | 10 | 1,6 | 30,3 | 45 -0,2 | 31,5 -0,2 | 880 | 1400 | offen | 60° | ab 26,32 € |
|
10126931 (21500-2512) |
25 | 0,210 | 40 | 12,5 | 1,85 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1000 | 1600 | offen | 60° | ab 34,61 € |
|
10126932 (21500-3012) |
30 | 0,320 | 47 | 12,5 | 1,85 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1600 | 2800 | offen | 50° | ab 43,13 € |
