Produktnummer:
10126933
Herstellernummer:
21505-1202
Hersteller:
Norelem

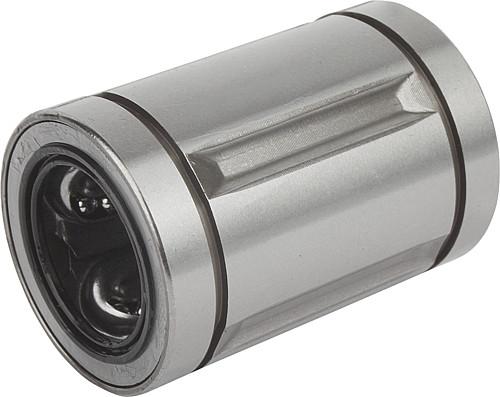

Norelem 21505-1202 LINEARKUGELLAGER GESCHLOSSEN D=12, MIT STAHLKÄFIG
Ausführung:
geschlossen
D:
12
D1:
22
D2:
21
Gewicht ca. kg:
0,050
L:
32 -0,2
L1:
22,9 -0,2
L2:
1,3
Tragzahlen dynamisch N:
420
Tragzahlen statisch N:
714

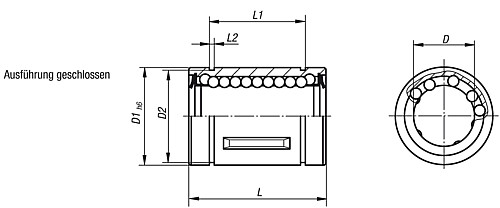

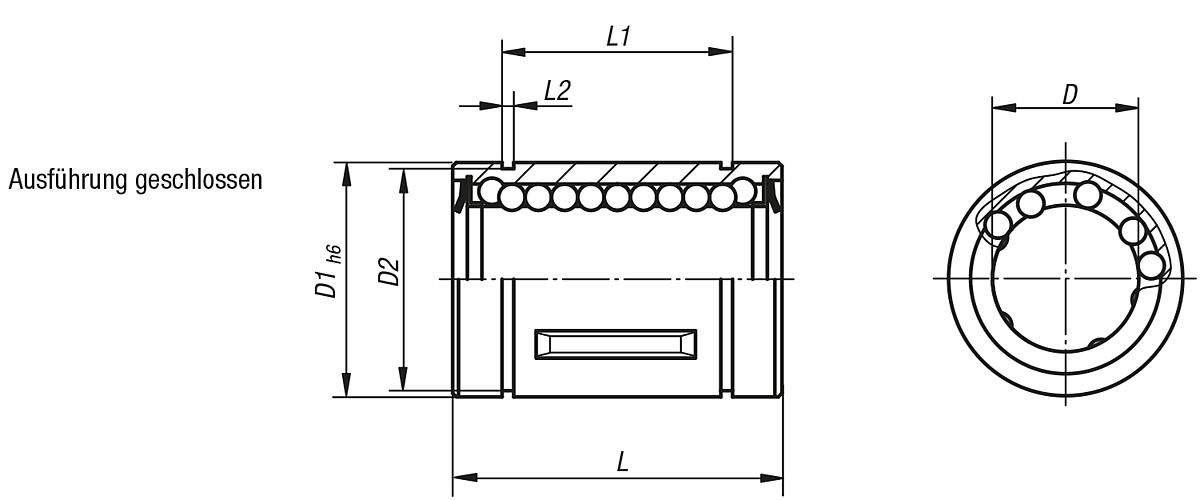

NLM 21505_AG Linearkugellager mit Stahlkäfig, geschlossen
Beschreibung
Werkstoff:
Außenmantel Wälzlagerstahl.
Stahlkäfig.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Stahlkäfig ausgestattet. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Außenmantel Wälzlagerstahl.
Stahlkäfig.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Stahlkäfig ausgestattet. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Eigenschaften
| Ausführung: | geschlossen |
|---|---|
| D: | 12 |
| D1: | 22 |
| D2: | 21 |
| Gewicht ca. kg: | 0,050 |
| L: | 32 -0,2 |
| L1: | 22,9 -0,2 |
| L2: | 1,3 |
| Tragzahlen dynamisch N: | 420 |
| Tragzahlen statisch N: | 714 |
Dokumente
1
| Variante | D | Gewicht ca. kg | D1 | D2 | Ausführung | L | L1 | L2 | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126933 (21505-1202) |
12 | 0,050 | 22 | 21 | geschlossen | 32 -0,2 | 22,9 -0,2 | 1,3 | 420 | 714 | ab 25,87 € |
|
10126934 (21505-1602) |
16 | 0,080 | 26 | 24,9 | geschlossen | 36 -0,2 | 24,9 -0,2 | 1,3 | 686 | 1092 | ab 30,91 € |
|
10126935 (21505-2002) |
20 | 0,110 | 32 | 30,3 | geschlossen | 45 -0,2 | 31,5 -0,2 | 1,6 | 924 | 1610 | ab 37,48 € |
|
10126936 (21505-2502) |
25 | 0,220 | 40 | 37,5 | geschlossen | 58 -0,3 | 44,1 -0,3 | 1,85 | 1470 | 2590 | ab 50,17 € |
|
10126937 (21505-3002) |
30 | 0,290 | 47 | 44,5 | geschlossen | 68 -0,3 | 52,1 -0,3 | 1,85 | 2100 | 3920 | ab 66,29 € |
