Produktnummer:
10127734
Herstellernummer:
21505-2012
Hersteller:
Norelem

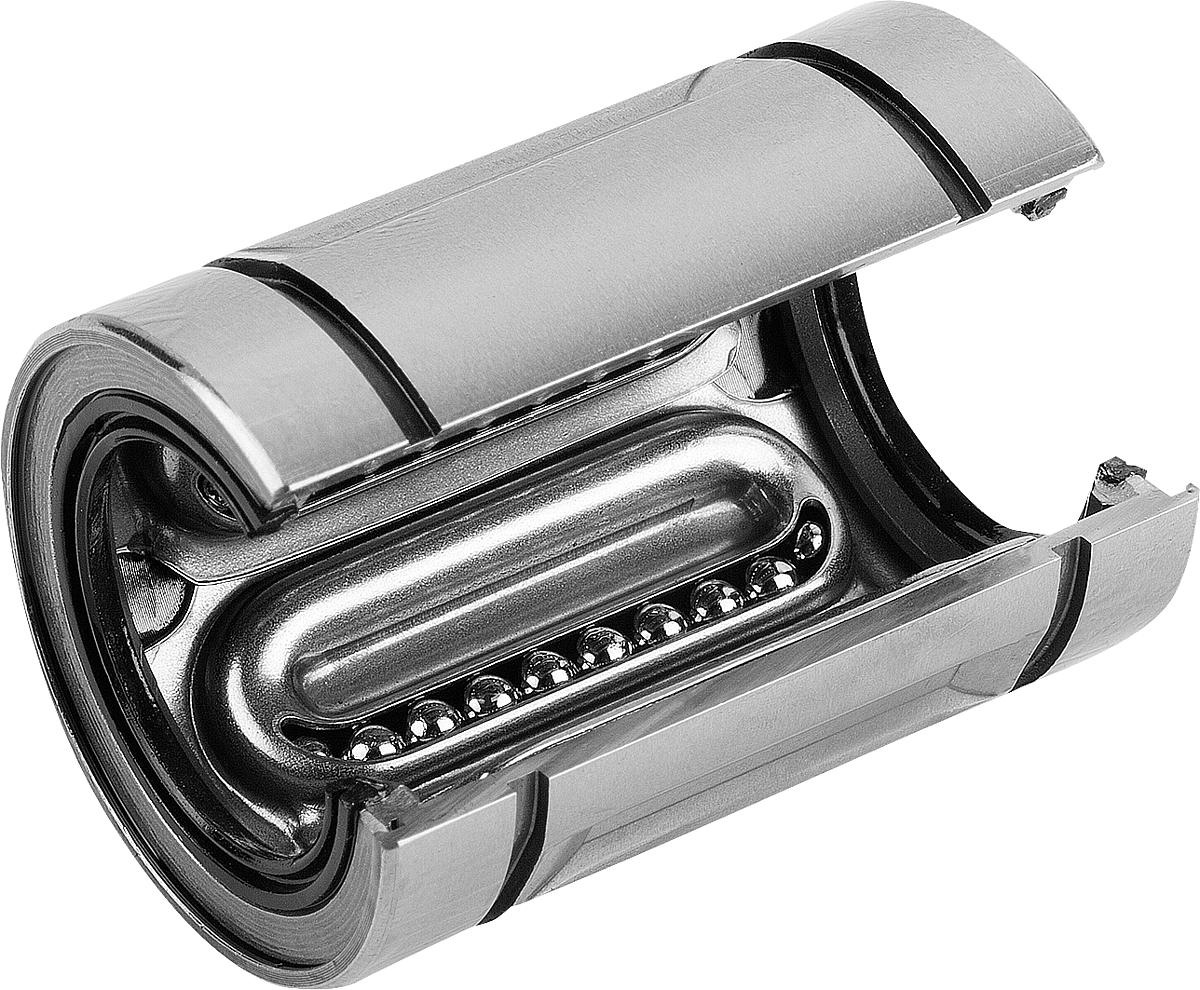

Norelem 21505-2012 LINEARKUGELLAGER OFFEN D=20, MIT STAHLKÄFIG
D:
20
L:
45 -0,2
NLM 21505_AO Linearkugellager mit Stahlkäfig, offen
Beschreibung
Werkstoff:
Außenmantel Wälzlagerstahl.
Stahlkäfig.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Stahlkäfig ausgestattet. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Außenmantel Wälzlagerstahl.
Stahlkäfig.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Stahlkäfig ausgestattet. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.

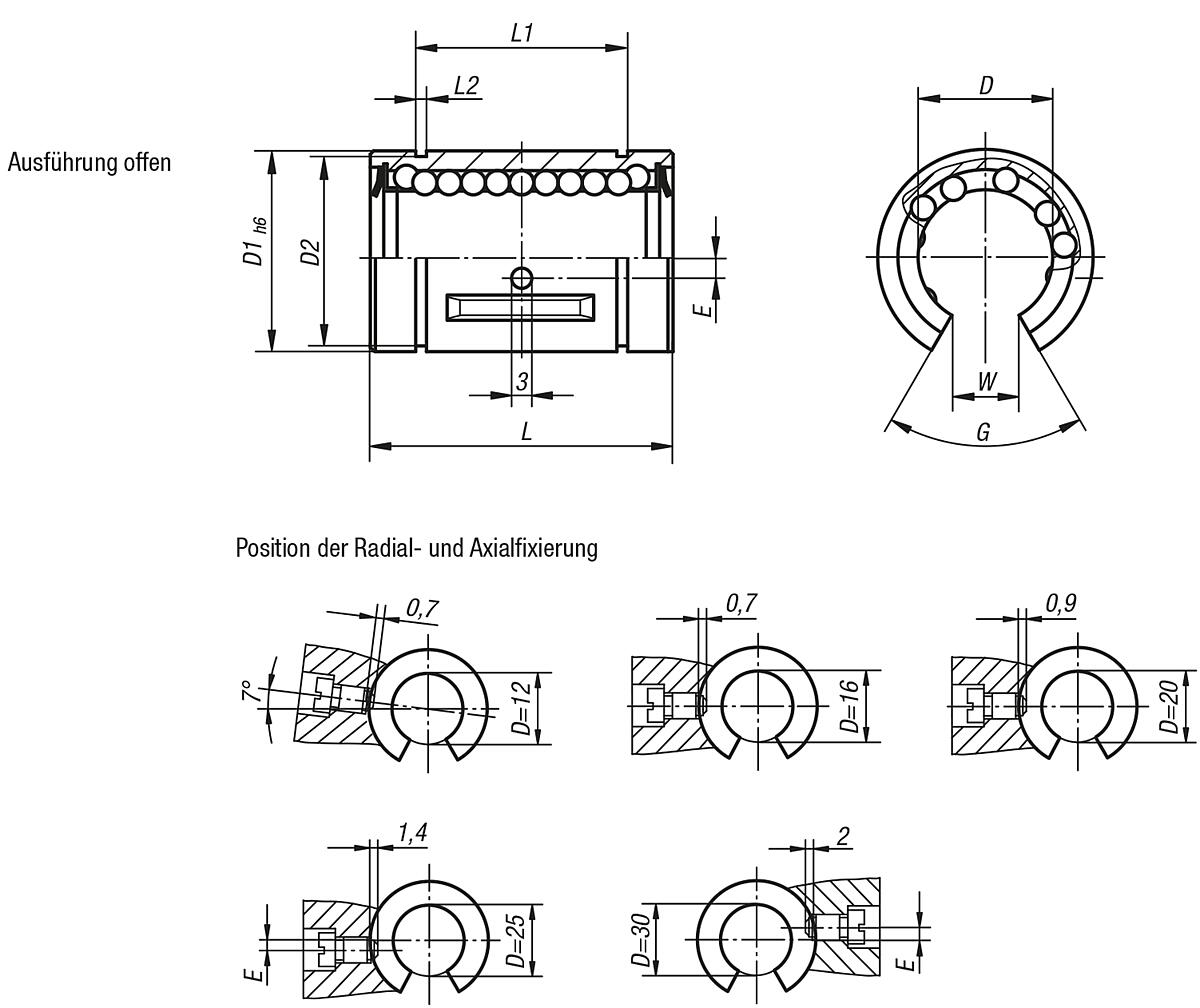

Eigenschaften
| Ausführung: | offen |
|---|---|
| D: | 20 |
| D1: | 32 |
| D2: | 30,3 |
| G: | 60° |
| Gewicht ca. kg: | 0,110 |
| L: | 45 -0,2 |
| L1: | 31,5 -0,2 |
| L2: | 1,6 |
| Tragzahlen dynamisch N: | 924 |
| Tragzahlen statisch N: | 1610 |
| W: | 10 |
Dokumente
1
| Variante | D | L | Preis |
|---|---|---|---|
|
10127732 (21505-1212) |
12 | 32 -0,2 | ab 38,01 € |
|
10127733 (21505-1612) |
16 | 36 -0,2 | ab 43,58 € |
|
10127734 (21505-2012) |
20 | 45 -0,2 | ab 51,49 € |
|
10127735 (21505-2512) |
25 | 58 -0,3 | ab 67,08 € |
|
10127736 (21505-3012) |
30 | 68 -0,3 | ab 86,60 € |
