Produktnummer:
10126963
Herstellernummer:
21524-121002
Hersteller:
Norelem

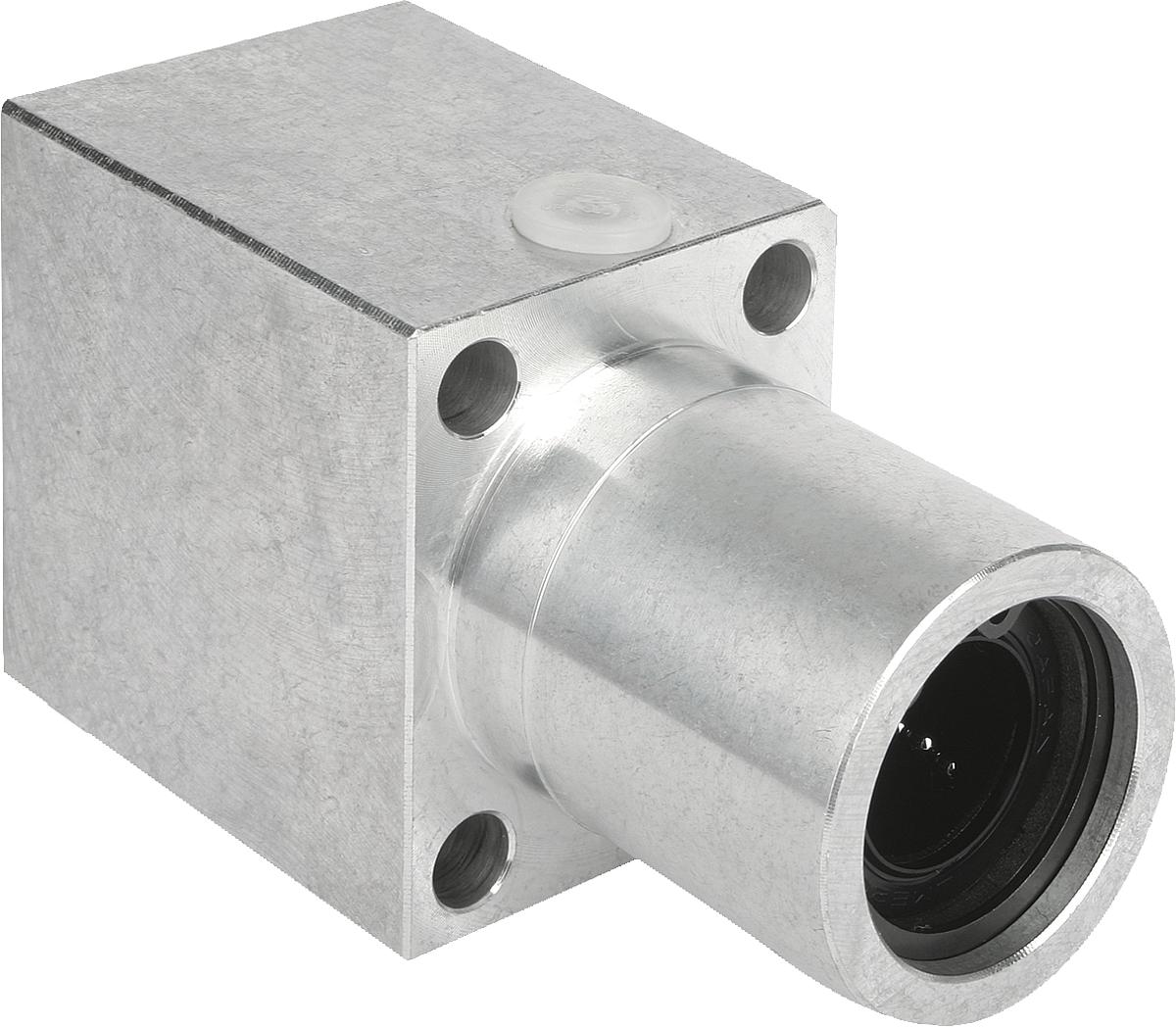

Norelem 21524-121002 LINEARGEHÄUSEEINHEIT D=12, MIT FLANSCH UND KUGELLAGER 21510
A:
34
A1:
42
D:
12
D1:
22
D2:
30
D3:
5,3
E:
24
E1:
32
E2:
19
Gewicht ca. kg:
0,200
L:
76
L1:
46
L2:
36
M:
M6
T:
13
Produktnummer:
10126963
NLM 21524 Lineargehäuseeinheiten mit Flansch, Tandem
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21524-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21524-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

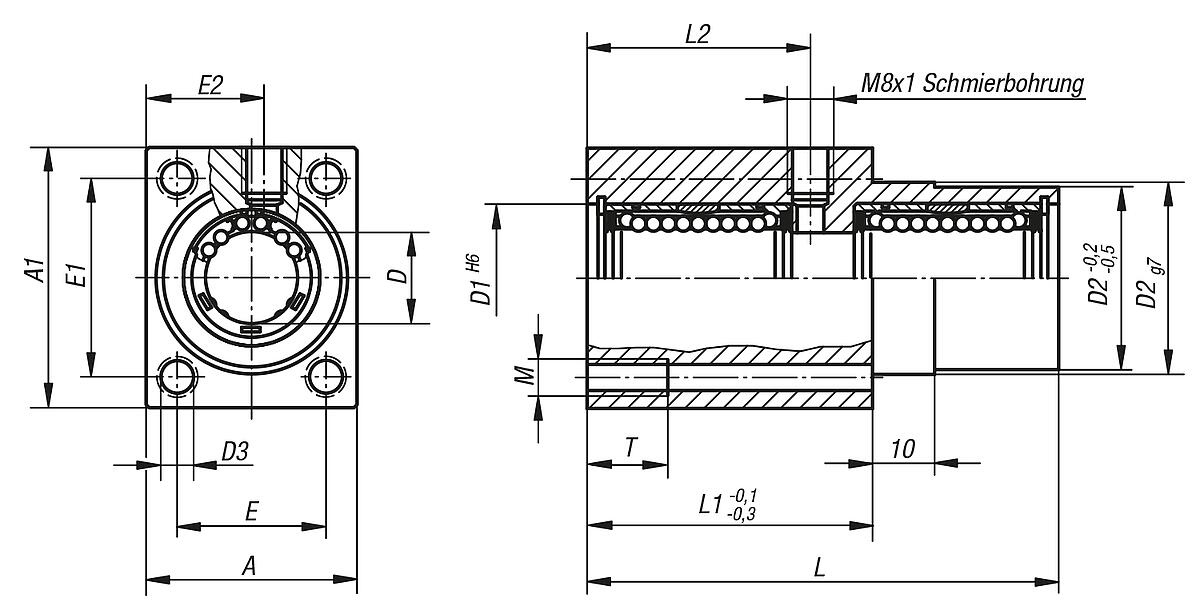

Eigenschaften
| A: | 34 |
|---|---|
| A1: | 42 |
| D: | 12 |
| D1: | 22 |
| D2: | 30 |
| D3: | 5,3 |
| E: | 24 |
| E1: | 32 |
| E2: | 19 |
| Gewicht ca. kg: | 0,200 |
| L: | 76 |
| L1: | 46 |
| L2: | 36 |
| M: | M6 |
| T: | 13 |
Dokumente
1
| Variante | A | A1 | D | D1 | D2 | D3 | E | E1 | E2 | Gewicht ca. kg | L | L1 | L2 | M | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126963 (21524-121002) |
34 | 42 | 12 | 22 | 30 | 5,3 | 24 | 32 | 19 | 0,200 | 76 | 46 | 36 | M6 | 13 | ab 90,55 € |
|
10126964 (21524-161002) |
40 | 50 | 16 | 26 | 35 | 6,6 | 28 | 38 | 22 | 0,320 | 84 | 50 | 40 | M8 | 18 | ab 99,96 € |
|
10126965 (21524-201002) |
50 | 60 | 20 | 32 | 42 | 8,4 | 35 | 45 | 27 | 0,550 | 104 | 60 | 50 | M10 | 22 | ab 122,04 € |
|
10126966 (21524-251002) |
60 | 74 | 25 | 40 | 52 | 10,5 | 42 | 56 | 32 | 1,170 | 130 | 73 | 63 | M12 | 26 | ab 155,73 € |
|
10126967 (21524-301002) |
70 | 84 | 30 | 47 | 61 | 13,5 | 50 | 64 | 37 | 1,500 | 152 | 82 | 74 | M16 | 34 | ab 189,40 € |
