Produktnummer:
10126969
Herstellernummer:
21530-161002
Hersteller:
Norelem

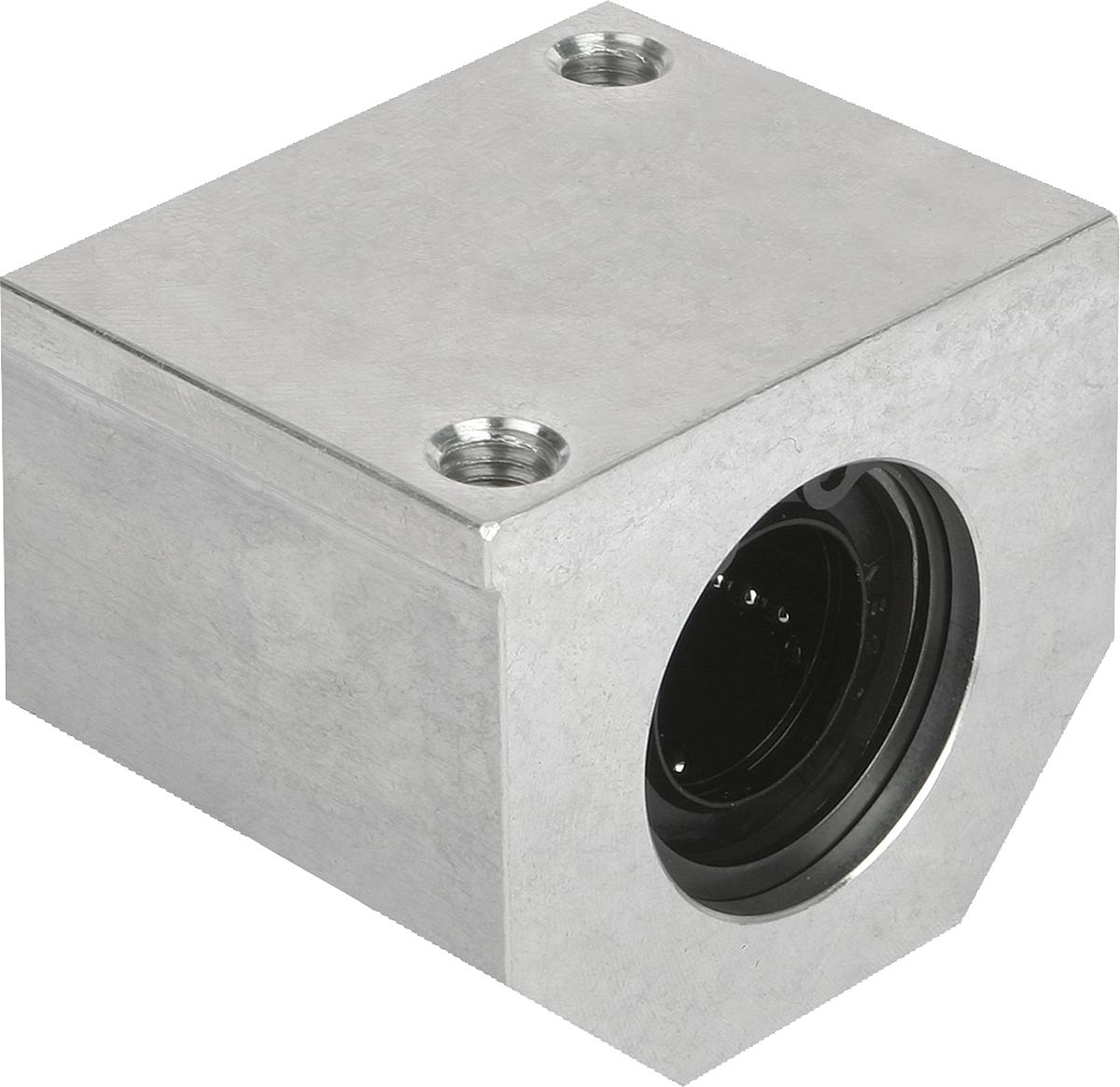

Norelem 21530-161002 LINEARGEHÄUSEEINHEIT D=16, EINZELN, MIT KUGELLAGER 21510 160
A:
53
D:
16
D1:
26
D2:
5,2
D3:
10
E1:
26
E2:
40
Gewicht ca. kg:
0,200
H:
42
H1:
22
H2:
13
H3:
30
H4:
12
L:
43
M:
M6
Produktnummer:
10126969
NLM 21530 Lineargehäuseeinheiten einzeln, geschlossen
Beschreibung
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21530-121002
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21530-121002
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

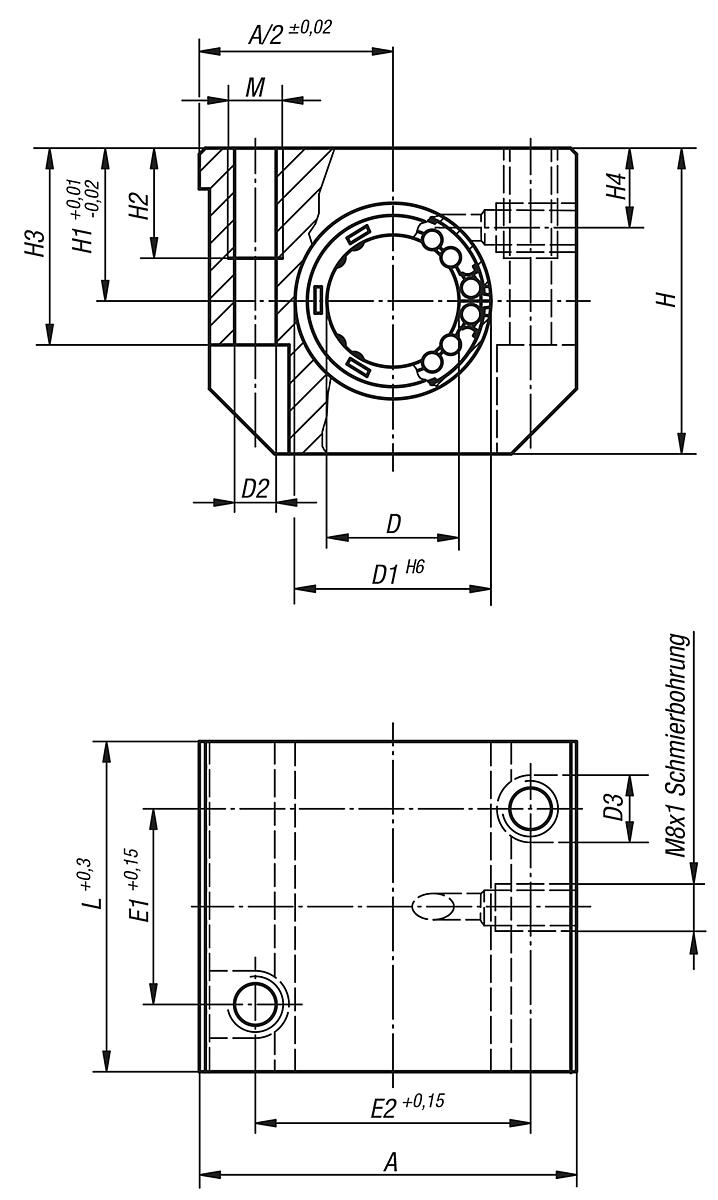

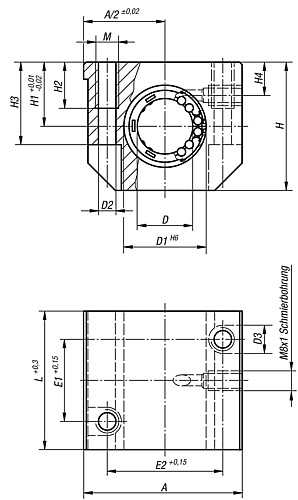

Eigenschaften
| A: | 53 |
|---|---|
| D: | 16 |
| D1: | 26 |
| D2: | 5,2 |
| D3: | 10 |
| E1: | 26 |
| E2: | 40 |
| Gewicht ca. kg: | 0,200 |
| H: | 42 |
| H1: | 22 |
| H2: | 13 |
| H3: | 30 |
| H4: | 12 |
| L: | 43 |
| M: | M6 |
Dokumente
1
| Variante | A | D | D1 | D2 | D3 | E1 | E2 | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126968 (21530-121002) |
12 | 22 | 4,2 | 8 | 23 | 32 | 0,130 | 35 | 18 | 13 | 25 | 10 | 39 | M5 | ab 51,35 € | |
|
10126969 (21530-161002) |
53 | 16 | 26 | 5,2 | 10 | 26 | 40 | 0,200 | 42 | 22 | 13 | 30 | 12 | 43 | M6 | ab 52,90 € |
|
10126970 (21530-201002) |
60 | 20 | 32 | 6,8 | 11 | 32 | 45 | 0,340 | 50 | 25 | 18 | 34 | 13 | 54 | M8 | ab 64,25 € |
|
10126971 (21530-251002) |
78 | 25 | 40 | 8,6 | 15 | 40 | 60 | 0,650 | 60 | 30 | 22 | 40 | 15 | 67 | M10 | ab 83,10 € |
|
10126972 (21530-301002) |
87 | 30 | 47 | 8,6 | 15 | 45 | 68 | 0,970 | 70 | 35 | 22 | 48 | 16 | 79 | M10 | ab 104,52 € |
