Produktnummer:
10126983
Hersteller:
Norelem
Norelem 21545-121012 LINEARGEHÄUSEEINHEIT D=12, TANDEM, MIT KUGELLAGER 21510 1212, Winkelfehlerausgleich
D:
12
H:
30
L:
76
NLM 21545 Lineargehäuseeinheiten Tandem, offen
Beschreibung
Diese einbaufertigen Lineargehäuseeinheiten LE 70183 21545 bestehen aus einem stranggepressten Aluminiumgehäuse, zwei montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Zylinderschrauben.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21545-121012
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21590 oder 21595.
Befestigungsschrauben 07160 oder 07161.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21545-121012
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21590 oder 21595.
Befestigungsschrauben 07160 oder 07161.

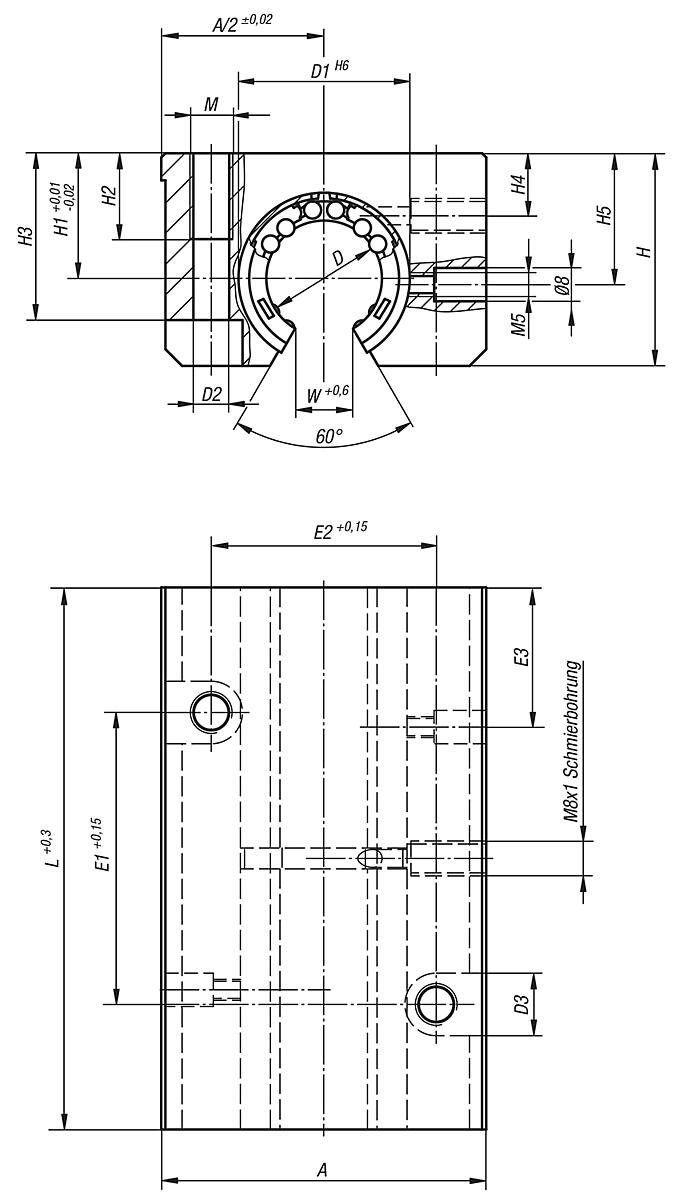

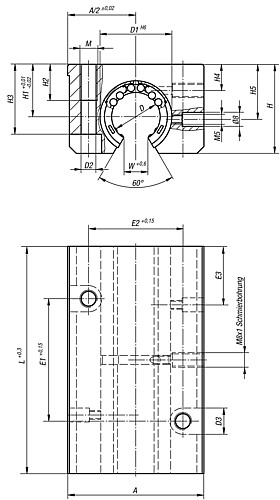

Eigenschaften
| D: | 12 |
|---|---|
| D1: | 22 |
| D2: | 5,2 |
| D3: | 10 |
| E1: | 40 |
| E2: | 30 |
| E3: | 19,5 |
| Gewicht ca. kg: | 0,220 |
| H: | 30 |
| H1: | 18 |
| H2: | 13 |
| H3: | 25 |
| H4: | 8 |
| H5: | 16,65 |
| L: | 76 |
| M: | M6 |
| W: | 7 |
Dokumente
1
| Variante | L | H | D | Preis |
|---|---|---|---|---|
|
10126983 (21545-121012) |
76 | 30 | 12 | ab 135,20 € |
|
10126984 (21545-161012) |
84 | 35 | 16 | ab 146,06 € |
|
10126985 (21545-201012) |
104 | 42 | 20 | ab 162,82 € |
|
10126986 (21545-251012) |
130 | 51 | 25 | ab 217,25 € |
|
10126987 (21545-301012) |
152 | 60 | 30 | ab 252,13 € |
