Produktnummer:
10127015
Herstellernummer:
21575-20
Hersteller:
Norelem

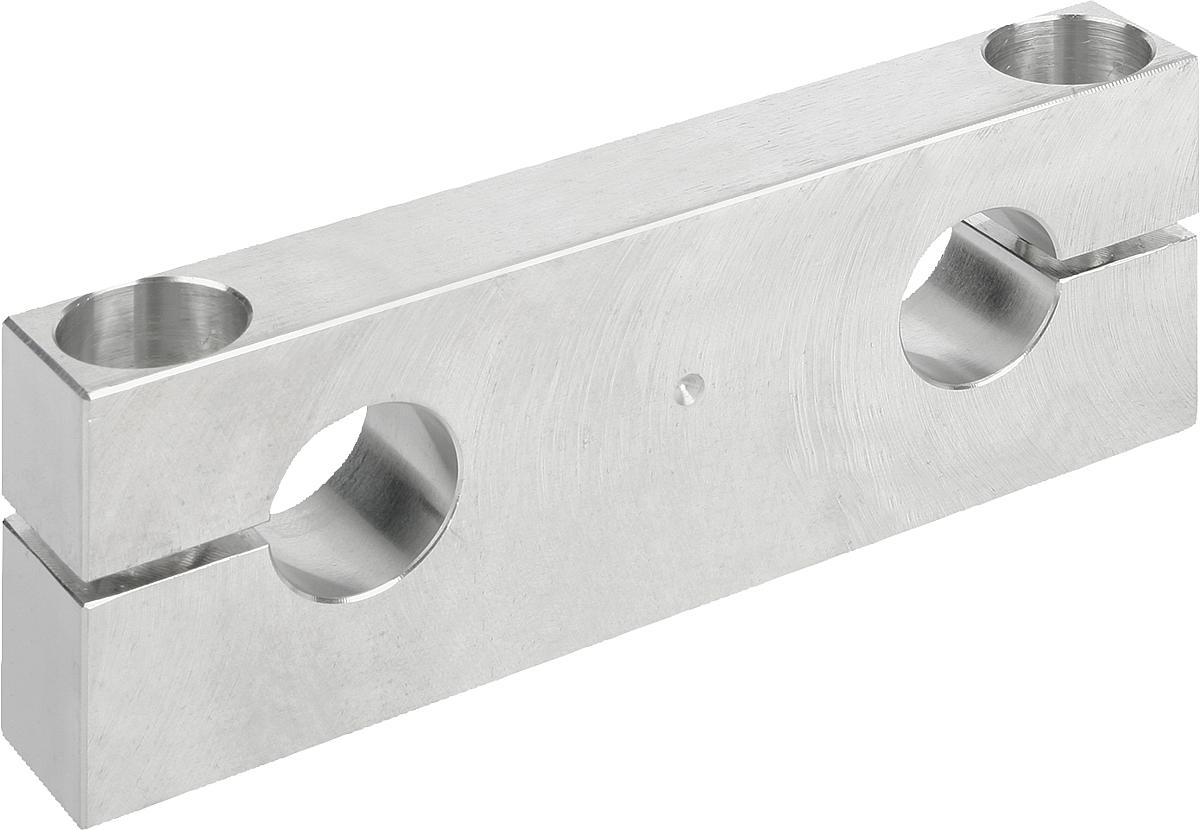

Norelem 21575-20 TRAVERSE FEST D=20,
A:
130
B:
20
D:
20
D1:
11
E:
108
E1:
72
Gewicht ca. kg:
0,250
H:
46
H1:
25
Produktnummer:
10127015
NLM 21575 Traversen fest
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 21575-12
Hinweis:
Traverse mit zwei Aufnahmebohrungen zur einfachen und sicheren Klemmung und Befestigung der Führungswellen. Zum Aufbau von vorgefertigten Tischeinheiten mit unseren Lineargehäuseeinheiten Quadro 21550 oder 21555.
Diese Ausführung erlaubt die axiale Bewegung der Linearlagereinheit. D.h. die Wellen sind mit den Traversen fest auf dem Maschinenbett montiert.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161
Aluminium, blank.
Bestellbeispiel:
nlm 21575-12
Hinweis:
Traverse mit zwei Aufnahmebohrungen zur einfachen und sicheren Klemmung und Befestigung der Führungswellen. Zum Aufbau von vorgefertigten Tischeinheiten mit unseren Lineargehäuseeinheiten Quadro 21550 oder 21555.
Diese Ausführung erlaubt die axiale Bewegung der Linearlagereinheit. D.h. die Wellen sind mit den Traversen fest auf dem Maschinenbett montiert.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161

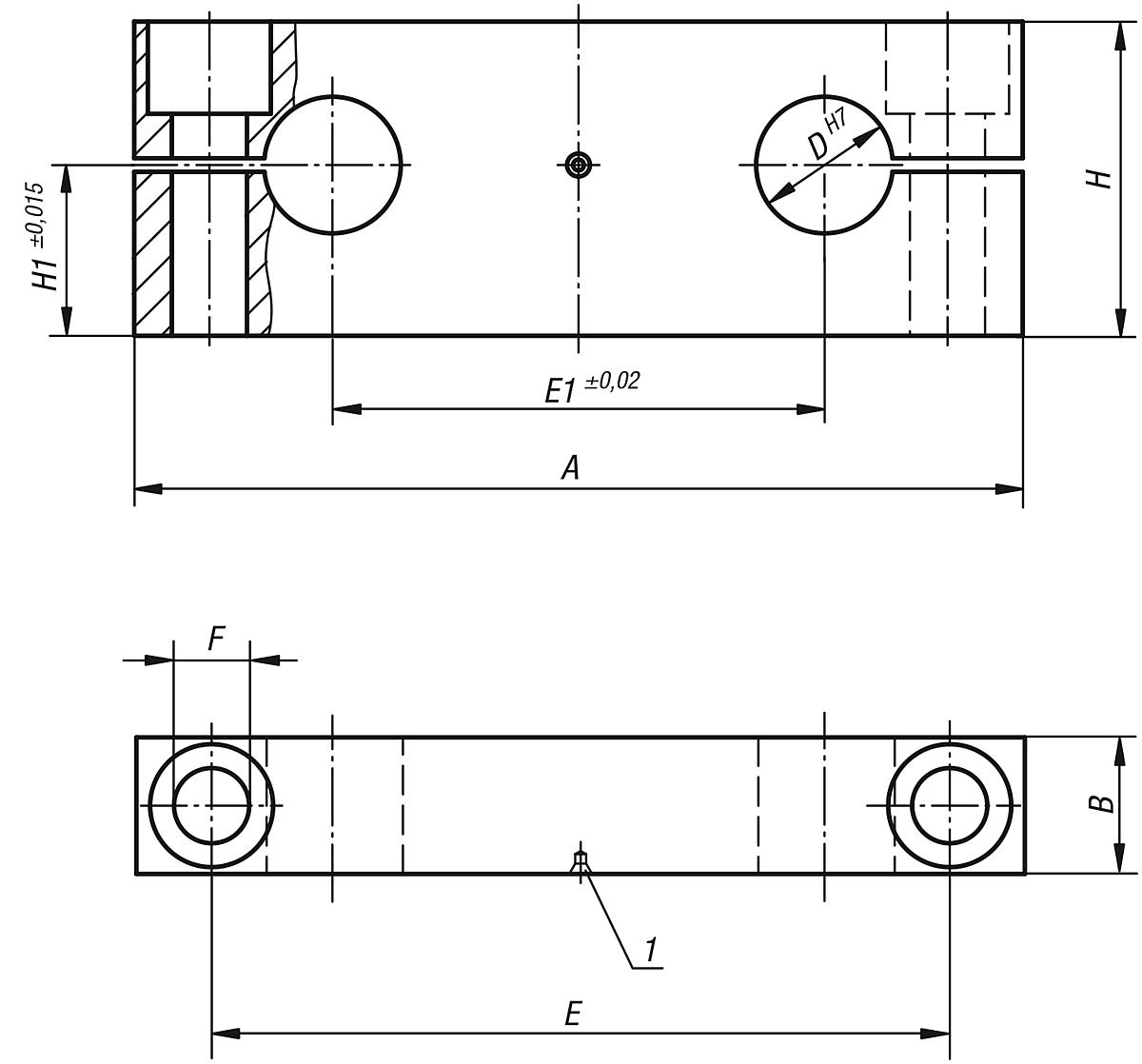

Eigenschaften
| A: | 130 |
|---|---|
| B: | 20 |
| D: | 20 |
| D1: | 11 |
| E: | 108 |
| E1: | 72 |
| Gewicht ca. kg: | 0,250 |
| H: | 46 |
| H1: | 25 |
Dokumente
1
| Variante | B | H | D | H1 | A | Gewicht ca. kg | D1 | E | E1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10127013 (21575-12) |
14 | 32 | 12 | 18 | 85 | 0,090 | 6,6 | 70 | 42 | ab 39,52 € |
|
10127014 (21575-16) |
18 | 36 | 16 | 20 | 100 | 0,140 | 9 | 82 | 54 | ab 45,51 € |
|
10127015 (21575-20) |
20 | 46 | 20 | 25 | 130 | 0,250 | 11 | 108 | 72 | ab 51,31 € |
|
10127016 (21575-25) |
25 | 56 | 25 | 30 | 160 | 0,470 | 13,5 | 132 | 88 | ab 69,54 € |
|
10127017 (21575-30) |
25 | 64 | 30 | 35 | 180 | 0,620 | 13,5 | 150 | 96 | ab 77,30 € |
