Produktnummer:
10127018
Herstellernummer:
21577-12
Hersteller:
Norelem
Norelem 21577-12 TRAVERSE BEWEGLICH D=12,
A:
85
B:
14
D:
12
E:
70
E1:
42
Gewicht ca. kg:
0,070
H:
28
H1:
14
M:
M6
Produktnummer:
10127018
NLM 21577 Traversen beweglich
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 21577-12
Hinweis:
Traverse mit zwei Aufnahmebohrungen zur einfachen und sicheren Klemmung und Befestigung der Führungswellen. Zum Aufbau von vorgefertigten Tischeinheiten mit unseren Lineargehäuseeinheiten Quadro 21550 oder 21555.
Diese Ausführung erlaubt bei festmontierter Linearlagereinheit ein Verfahren der Wellen mit den Traversen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Aluminium, blank.
Bestellbeispiel:
nlm 21577-12
Hinweis:
Traverse mit zwei Aufnahmebohrungen zur einfachen und sicheren Klemmung und Befestigung der Führungswellen. Zum Aufbau von vorgefertigten Tischeinheiten mit unseren Lineargehäuseeinheiten Quadro 21550 oder 21555.
Diese Ausführung erlaubt bei festmontierter Linearlagereinheit ein Verfahren der Wellen mit den Traversen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

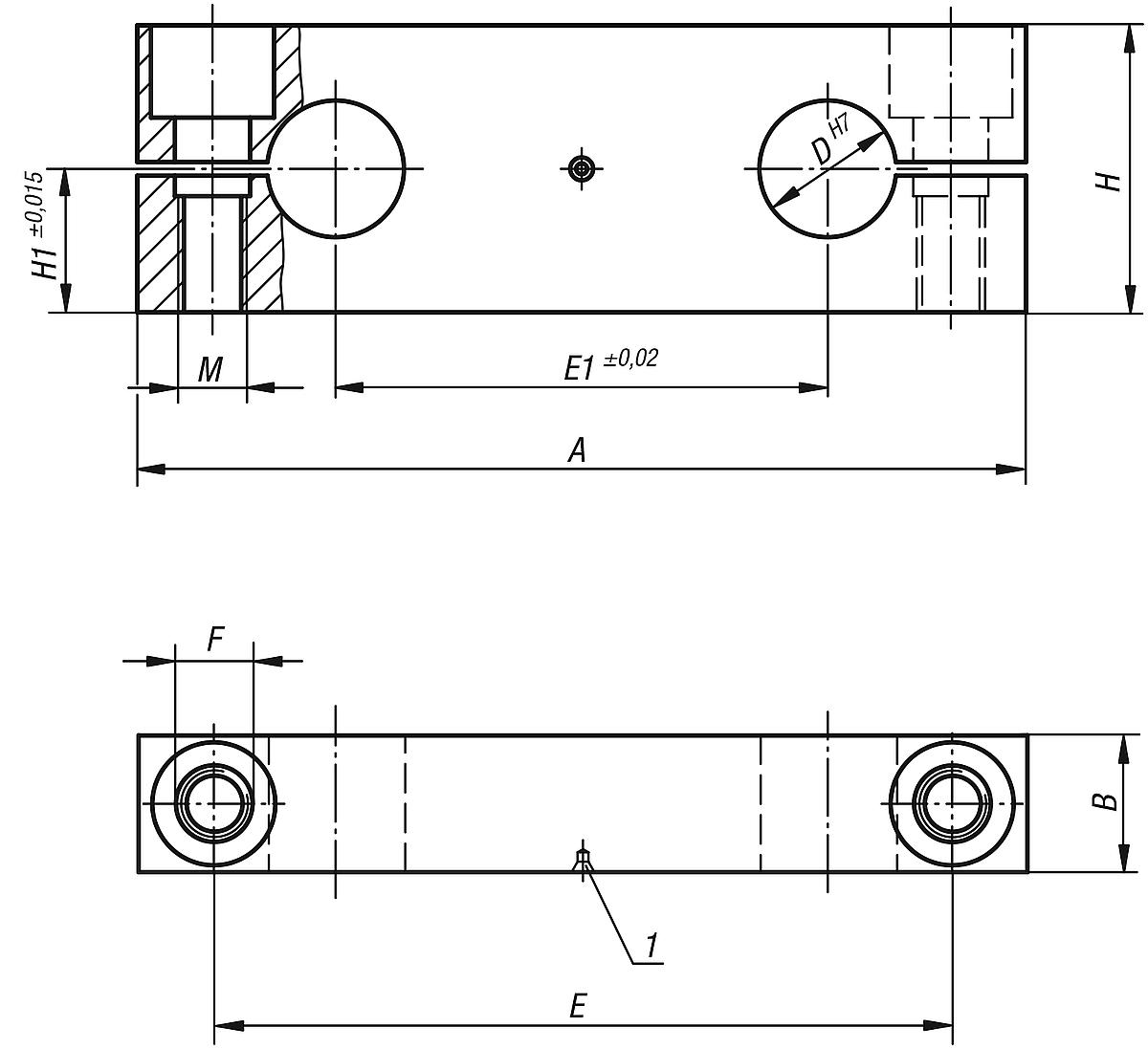

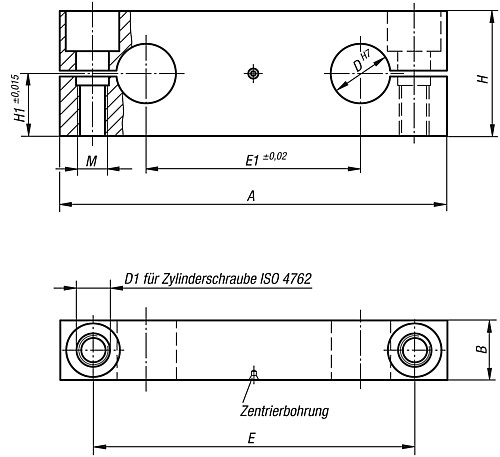

Eigenschaften
| A: | 85 |
|---|---|
| B: | 14 |
| D: | 12 |
| E: | 70 |
| E1: | 42 |
| Gewicht ca. kg: | 0,070 |
| H: | 28 |
| H1: | 14 |
| M: | M6 |
Dokumente
1
| Variante | A | B | D | E | E1 | Gewicht ca. kg | H | H1 | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10127018 (21577-12) |
85 | 14 | 12 | 70 | 42 | 0,070 | 28 | 14 | M6 | ab 49,40 € |
|
10127019 (21577-16) |
100 | 18 | 16 | 82 | 54 | 0,130 | 32 | 16 | M8 | ab 56,89 € |
|
10127020 (21577-20) |
130 | 20 | 20 | 108 | 72 | 0,220 | 42 | 21 | M10 | ab 64,14 € |
|
10127021 (21577-25) |
160 | 25 | 25 | 132 | 88 | 0,440 | 52 | 26 | M12 | ab 85,36 € |
|
10127022 (21577-30) |
180 | 25 | 30 | 150 | 96 | 0,560 | 58 | 29 | M12 | ab 103,06 € |
