Produktnummer:
10127450
Herstellernummer:
21944-09121
Hersteller:
Norelem

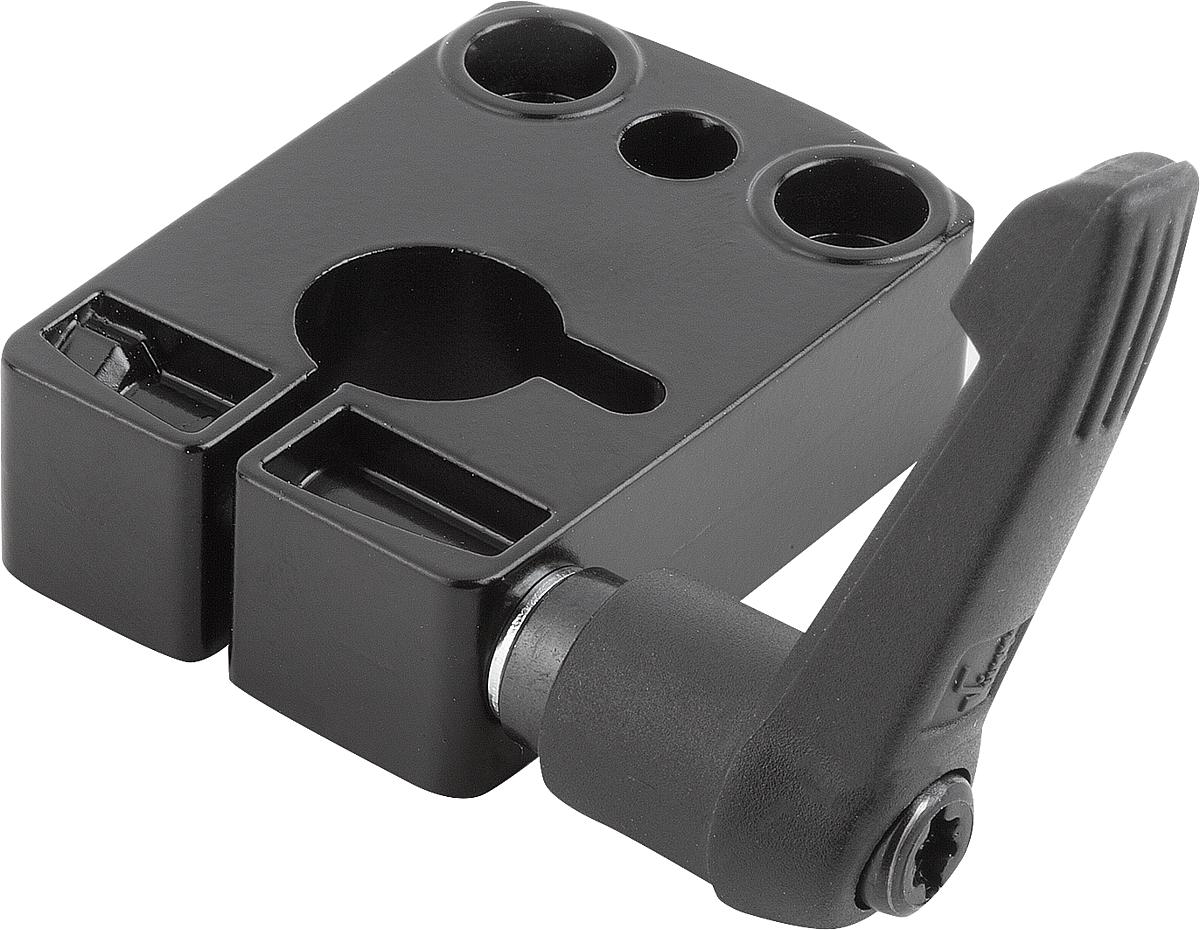

Norelem 21944-09121 MONTAGEPLATTE D=12
A:
34
A1:
-
A2:
30
A3:
17
A4:
17
A5:
10
Ausführung:
Einbaulage 1
B:
20
B1:
5,5
D:
12
D1:
M5
D2:
5,5
D3:
10
H:
67,5
H1:
25,5
L:
48
Produktnummer:
10127450
NLM 21944 Montageplatten
Beschreibung
Werkstoff, Ausführung:
Gehäuse Aluminium, eloxiert.
Klemmhebel Kunststoff, schwarzgrau.
Bestellbeispiel:
nlm 21944-09121
Hinweis:
Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage als Zwischenplatte ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
Gehäuse Aluminium, eloxiert.
Klemmhebel Kunststoff, schwarzgrau.
Bestellbeispiel:
nlm 21944-09121
Hinweis:
Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage als Zwischenplatte ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
Eigenschaften
| A: | 34 |
|---|---|
| A1: | - |
| A2: | 30 |
| A3: | 17 |
| A4: | 17 |
| A5: | 10 |
| Ausführung: | Einbaulage 1 |
| B: | 20 |
| B1: | 5,5 |
| D: | 12 |
| D1: | M5 |
| D2: | 5,5 |
| D3: | 10 |
| H: | 67,5 |
| H1: | 25,5 |
| L: | 48 |
| Passend zu Positionsanzeiger: | - |
Dokumente
1
| Variante | A | A1 | A2 | A3 | A4 | A5 | Ausführung | B | B1 | D | D1 | D2 | D3 | H | H1 | L | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127446 (21944-04081) |
21 | - | 22 | 11 | 23,5 | 7,5 | Einbaulage 1 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 31,08 € |
|
10127447 (21944-04101) |
21 | - | 22 | 11 | 23,5 | 7,5 | Einbaulage 1 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 31,08 € |
|
10127448 (21944-04121) |
21 | - | 22 | 11 | 23,5 | 7,5 | Einbaulage 1 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 31,08 € |
|
10127449 (21944-04141) |
21 | - | 22 | 11 | 23,5 | 7,5 | Einbaulage 1 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 31,08 € |
|
10127450 (21944-09121) |
34 | - | 30 | 17 | 17 | 10 | Einbaulage 1 | 20 | 5,5 | 12 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 34,12 € |
|
10127451 (21944-09141) |
34 | - | 30 | 17 | 17 | 10 | Einbaulage 1 | 20 | 5,5 | 14 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 34,12 € |
|
10127452 (21944-09161) |
34 | - | 30 | 17 | 17 | 10 | Einbaulage 1 | 20 | 5,5 | 16 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 34,12 € |
|
10127453 (21944-09201) |
34 | - | 30 | 17 | 17 | 10 | Einbaulage 1 | 20 | 5,5 | 20 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 34,12 € |
|
10127454 (21944-04083) |
21 | 11 | 22 | - | 23,5 | 7,5 | Einbaulage 3 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 42,25 € |
|
10127455 (21944-04103) |
21 | 11 | 22 | - | 23,5 | 7,5 | Einbaulage 3 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 42,25 € |
|
10127456 (21944-04123) |
21 | 11 | 22 | - | 23,5 | 7,5 | Einbaulage 3 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 42,25 € |
|
10127457 (21944-04143) |
21 | 11 | 22 | - | 23,5 | 7,5 | Einbaulage 3 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | ab 42,25 € |
|
10127458 (21944-09123) |
34 | 17 | 30 | - | 17 | 10 | Einbaulage 3 | 20 | 5,5 | 12 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 43,68 € |
|
10127459 (21944-09143) |
34 | 17 | 30 | - | 17 | 10 | Einbaulage 3 | 20 | 5,5 | 14 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 43,68 € |
|
10127460 (21944-09163) |
34 | 17 | 30 | - | 17 | 10 | Einbaulage 3 | 20 | 5,5 | 16 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 43,68 € |
|
10127461 (21944-09203) |
34 | 17 | 30 | - | 17 | 10 | Einbaulage 3 | 20 | 5,5 | 20 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | ab 43,68 € |
