Produktnummer:
10128044
Herstellernummer:
22002-103232
Hersteller:
Norelem

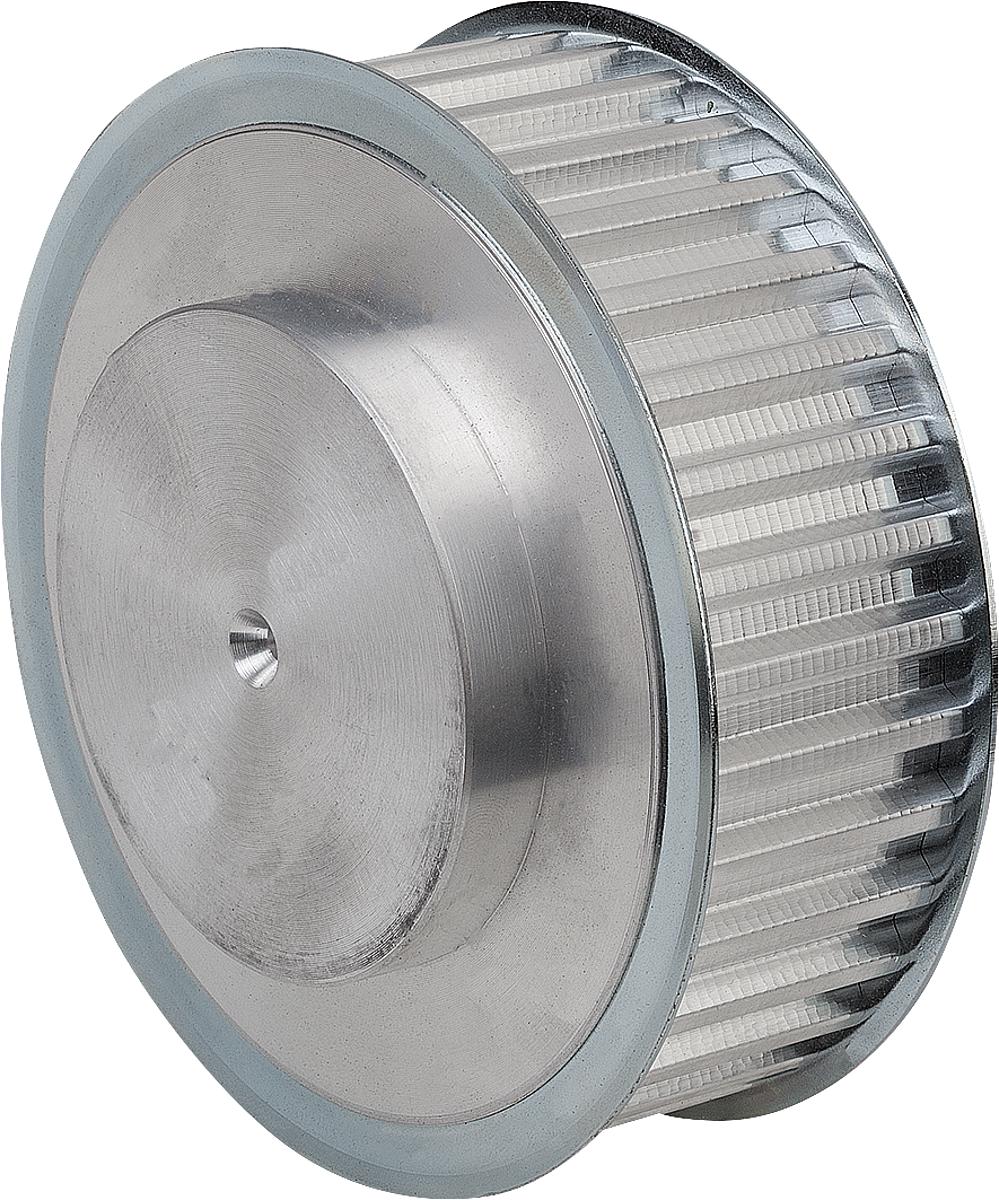

Norelem 22002-103232 ZAHNRIEMENSCHEIBE PROFIL T 10 ZÄHNEZAHL 32
Ausführung:
für Riemenbreite 32mm
B:
37
D:
101,86
D1:
65
D2 Vorbohrung:
12
D2 max.:
32
D3:
100
D4:
106
Form:
A
L:
47
Zähnezahl:
32
Produktnummer:
10128044

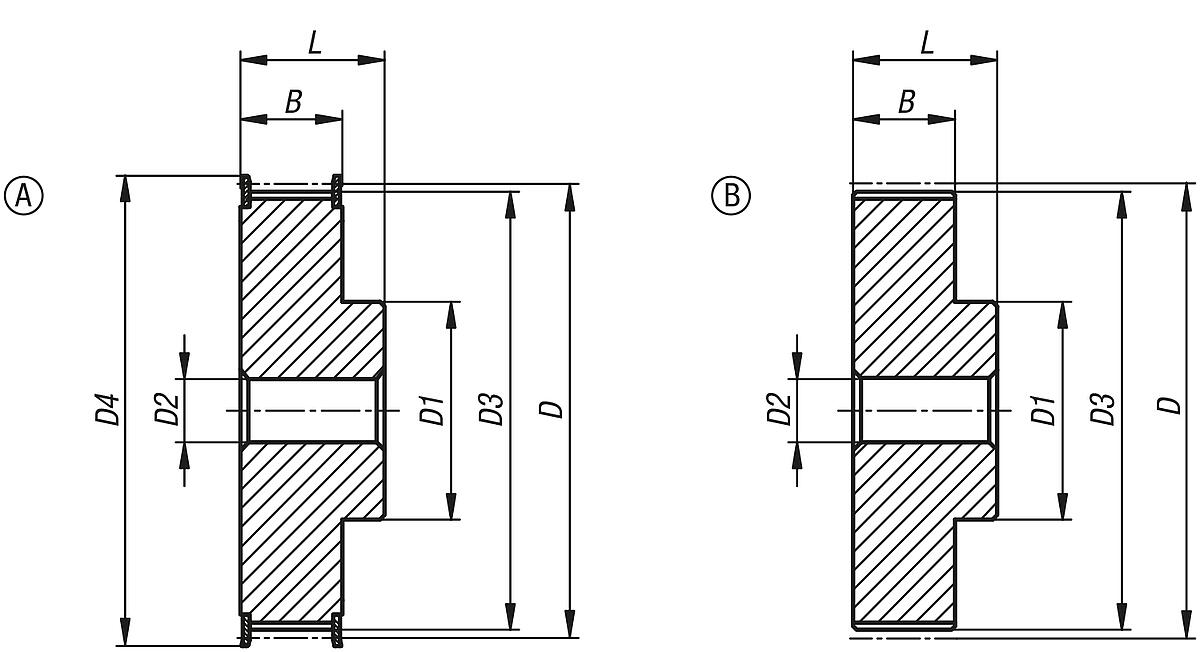

NLM 22002_10 Profil T10 Zahnriemenscheiben
Beschreibung
Werkstoff, Ausführung: Aluminium, blank.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard T-Profil nach DIN 7721 T2 mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard T-Profil nach DIN 7721 T2 mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Eigenschaften
| Ausführung: | für Riemenbreite 32mm |
|---|---|
| B: | 37 |
| D: | 101,86 |
| D1: | 65 |
| D2 Vorbohrung: | 12 |
| D2 max.: | 32 |
| D3: | 100 |
| D4: | 106 |
| Form: | A |
| L: | 47 |
| Zähnezahl: | 32 |
Dokumente
1
| Variante | Ausführung | B | D | D1 | D2 Vorbohrung | D2 max. | D3 | D4 | Form | L | Zähnezahl | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127994 (22002-101612) |
für Riemenbreite 16mm | 21 | 38,2 | 28 | 6 | 16 | 36,35 | 42 | A | 31 | 12 | ab 7,45 € |
|
10128014 (22002-102512) |
für Riemenbreite 25mm | 30 | 38,2 | 28 | 6 | 16 | 36,35 | 42 | A | 40 | 12 | ab 8,73 € |
|
10127995 (22002-101614) |
für Riemenbreite 16mm | 21 | 44,56 | 32 | 8 | 18 | 42,7 | 48 | A | 31 | 14 | ab 9,07 € |
|
10127996 (22002-101615) |
für Riemenbreite 16mm | 21 | 47,75 | 32 | 8 | 18 | 45,9 | 51 | A | 31 | 15 | ab 9,35 € |
|
10127997 (22002-101616) |
für Riemenbreite 16mm | 21 | 50,93 | 35 | 8 | 20 | 49,05 | 54 | A | 31 | 16 | ab 9,62 € |
|
10128015 (22002-102514) |
für Riemenbreite 25mm | 30 | 44,56 | 32 | 8 | 18 | 42,7 | 48 | A | 40 | 14 | ab 10,83 € |
|
10127998 (22002-101618) |
für Riemenbreite 16mm | 21 | 57,29 | 40 | 8 | 22 | 55,45 | 60 | A | 31 | 18 | ab 11,06 € |
|
10128016 (22002-102515) |
für Riemenbreite 25mm | 30 | 47,75 | 32 | 8 | 18 | 45,9 | 51 | A | 40 | 15 | ab 11,08 € |
|
10128017 (22002-102516) |
für Riemenbreite 25mm | 30 | 50,93 | 35 | 8 | 20 | 49,05 | 54 | A | 40 | 16 | ab 11,19 € |
|
10127999 (22002-101619) |
für Riemenbreite 16mm | 21 | 60,48 | 44 | 8 | 22 | 58,6 | 66 | A | 31 | 19 | ab 12,33 € |
|
10128000 (22002-101620) |
für Riemenbreite 16mm | 21 | 63,66 | 46 | 8 | 24 | 61,8 | 66 | A | 31 | 20 | ab 13,24 € |
|
10128018 (22002-102518) |
für Riemenbreite 25mm | 30 | 57,29 | 40 | 8 | 22 | 55,45 | 60 | A | 40 | 18 | ab 13,24 € |
|
10128001 (22002-101622) |
für Riemenbreite 16mm | 21 | 70,03 | 52 | 8 | 28 | 68,15 | 75 | A | 31 | 22 | ab 13,34 € |
|
10128002 (22002-101624) |
für Riemenbreite 16mm | 21 | 76,39 | 58 | 8 | 30 | 74,55 | 83 | A | 31 | 24 | ab 14,89 € |
|
10128019 (22002-102519) |
für Riemenbreite 25mm | 30 | 60,48 | 44 | 8 | 22 | 58,6 | 66 | A | 40 | 19 | ab 14,90 € |
|
10128034 (22002-103218) |
für Riemenbreite 32mm | 37 | 57,29 | 40 | 10 | 22 | 55,45 | 60 | A | 47 | 18 | ab 14,90 € |
|
10128003 (22002-101625) |
für Riemenbreite 16mm | 21 | 79,58 | 60 | 8 | 30 | 77,7 | 83 | A | 31 | 25 | ab 15,02 € |
|
10128020 (22002-102520) |
für Riemenbreite 25mm | 30 | 63,66 | 46 | 8 | 24 | 61,8 | 66 | A | 40 | 20 | ab 15,99 € |
|
10128021 (22002-102522) |
für Riemenbreite 25mm | 30 | 70,03 | 52 | 8 | 28 | 68,15 | 75 | A | 40 | 22 | ab 16,12 € |
|
10128004 (22002-101626) |
für Riemenbreite 16mm | 21 | 82,76 | 60 | 8 | 30 | 80,9 | 87 | A | 31 | 26 | ab 16,71 € |
|
10128035 (22002-103219) |
für Riemenbreite 32mm | 37 | 60,48 | 44 | 10 | 22 | 58,6 | 66 | A | 47 | 19 | ab 16,72 € |
|
10128036 (22002-103220) |
für Riemenbreite 32mm | 37 | 63,66 | 46 | 12 | 24 | 61,8 | 66 | A | 47 | 20 | ab 18,01 € |
|
10128022 (22002-102524) |
für Riemenbreite 25mm | 30 | 76,39 | 58 | 8 | 30 | 74,55 | 83 | A | 40 | 24 | ab 18,15 € |
|
10128037 (22002-103222) |
für Riemenbreite 32mm | 37 | 70,03 | 52 | 12 | 28 | 68,15 | 75 | A | 47 | 22 | ab 18,15 € |
|
10128023 (22002-102525) |
für Riemenbreite 25mm | 30 | 79,58 | 60 | 8 | 30 | 77,7 | 83 | A | 40 | 25 | ab 18,29 € |
|
10128005 (22002-101627) |
für Riemenbreite 16mm | 21 | 85,95 | 60 | 8 | 30 | 84,1 | 91 | A | 31 | 27 | ab 18,40 € |
|
10128006 (22002-101628) |
für Riemenbreite 16mm | 21 | 89,13 | 60 | 8 | 30 | 87,25 | 93 | A | 31 | 28 | ab 18,48 € |
|
10128024 (22002-102526) |
für Riemenbreite 25mm | 30 | 82,76 | 60 | 8 | 30 | 80,9 | 87 | A | 40 | 26 | ab 20,28 € |
|
10128038 (22002-103224) |
für Riemenbreite 32mm | 37 | 76,39 | 58 | 12 | 30 | 74,55 | 83 | A | 47 | 24 | ab 20,47 € |
|
10128039 (22002-103225) |
für Riemenbreite 32mm | 37 | 79,58 | 60 | 12 | 30 | 77,7 | 83 | A | 47 | 25 | ab 20,64 € |
|
10128007 (22002-101630) |
für Riemenbreite 16mm | 21 | 95,49 | 60 | 8 | 30 | 93,65 | 97 | A | 31 | 30 | ab 22,03 € |
|
10128025 (22002-102527) |
für Riemenbreite 25mm | 30 | 85,95 | 60 | 8 | 30 | 84,1 | 91 | A | 40 | 27 | ab 22,39 € |
|
10128026 (22002-102528) |
für Riemenbreite 25mm | 30 | 89,13 | 60 | 8 | 30 | 87,25 | 93 | A | 40 | 28 | ab 22,52 € |
|
10128040 (22002-103226) |
für Riemenbreite 32mm | 37 | 82,76 | 60 | 12 | 30 | 80,9 | 87 | A | 47 | 26 | ab 22,95 € |
|
10128008 (22002-101632) |
für Riemenbreite 16mm | 21 | 101,86 | 65 | 10 | 32 | 100 | 106 | A | 31 | 32 | ab 23,99 € |
|
10128041 (22002-103227) |
für Riemenbreite 32mm | 37 | 85,95 | 60 | 12 | 30 | 84,1 | 91 | A | 47 | 27 | ab 25,29 € |
|
10128042 (22002-103228) |
für Riemenbreite 32mm | 37 | 89,13 | 60 | 12 | 30 | 87,25 | 93 | A | 47 | 28 | ab 25,43 € |
|
10128027 (22002-102530) |
für Riemenbreite 25mm | 30 | 95,49 | 60 | 8 | 30 | 93,65 | 97 | A | 40 | 30 | ab 26,90 € |
|
10128009 (22002-101636) |
für Riemenbreite 16mm | 21 | 114,59 | 70 | 10 | 35 | 112,75 | 119 | A | 31 | 36 | ab 28,34 € |
|
10128028 (22002-102532) |
für Riemenbreite 25mm | 30 | 101,86 | 65 | 8 | 32 | 100 | 106 | A | 40 | 32 | ab 29,38 € |
|
10128043 (22002-103230) |
für Riemenbreite 32mm | 37 | 95,49 | 60 | 12 | 30 | 93,65 | 97 | A | 47 | 30 | ab 30,46 € |
|
10128044 (22002-103232) |
für Riemenbreite 32mm | 37 | 101,86 | 65 | 12 | 32 | 100 | 106 | A | 47 | 32 | ab 33,42 € |
|
10128029 (22002-102536) |
für Riemenbreite 25mm | 30 | 114,59 | 70 | 10 | 35 | 112,75 | 119 | A | 40 | 36 | ab 34,66 € |
|
10128010 (22002-101640) |
für Riemenbreite 16mm | 21 | 127,32 | 80 | 10 | 40 | 125,45 | 131 | A | 31 | 40 | ab 35,24 € |
|
10128045 (22002-103236) |
für Riemenbreite 32mm | 37 | 114,59 | 70 | 16 | 35 | 112,75 | 119 | A | 47 | 36 | ab 39,61 € |
|
10128030 (22002-102540) |
für Riemenbreite 25mm | 30 | 127,32 | 80 | 10 | 40 | 125,45 | 131 | A | 40 | 40 | ab 43,23 € |
|
10128011 (22002-101644) |
für Riemenbreite 16mm | 21 | 140,06 | 88 | 10 | 46 | 138,2 | - | B | 31 | 44 | ab 44,69 € |
|
10128012 (22002-101648) |
für Riemenbreite 16mm | 21 | 152,78 | 95 | 16 | 48 | 150,95 | - | B | 31 | 48 | ab 47,88 € |
|
10128046 (22002-103240) |
für Riemenbreite 32mm | 37 | 127,32 | 80 | 16 | 40 | 125,45 | 131 | A | 47 | 40 | ab 49,54 € |
|
10128031 (22002-102544) |
für Riemenbreite 25mm | 30 | 140,06 | 88 | 10 | 46 | 138,2 | - | B | 40 | 44 | ab 55,15 € |
|
10128032 (22002-102548) |
für Riemenbreite 25mm | 30 | 152,78 | 95 | 16 | 48 | 150,95 | - | B | 40 | 48 | ab 59,22 € |
|
10128047 (22002-103244) |
für Riemenbreite 32mm | 37 | 140,06 | 88 | 16 | 46 | 138,2 | - | B | 47 | 44 | ab 63,27 € |
|
10128048 (22002-103248) |
für Riemenbreite 32mm | 37 | 152,78 | 95 | 16 | 48 | 150,95 | - | B | 47 | 48 | ab 68,05 € |
|
10128013 (22002-101660) |
für Riemenbreite 16mm | 21 | 190,98 | 110 | 16 | 60 | 189,1 | - | B | 31 | 60 | ab 79,63 € |
|
10128033 (22002-102560) |
für Riemenbreite 25mm | 30 | 190,98 | 110 | 16 | 60 | 189,1 | - | B | 40 | 60 | ab 97,96 € |
|
10128049 (22002-103260) |
für Riemenbreite 32mm | 37 | 190,98 | 110 | 16 | 60 | 189,1 | - | B | 47 | 60 | ab 112,13 € |
