Produktnummer:
10128051
Herstellernummer:
22003-051014
Hersteller:
Norelem
Norelem 22003-051014 ZAHNRIEMENSCHEIBE PROFIL AT 5 ZÄHNEZAHL 14

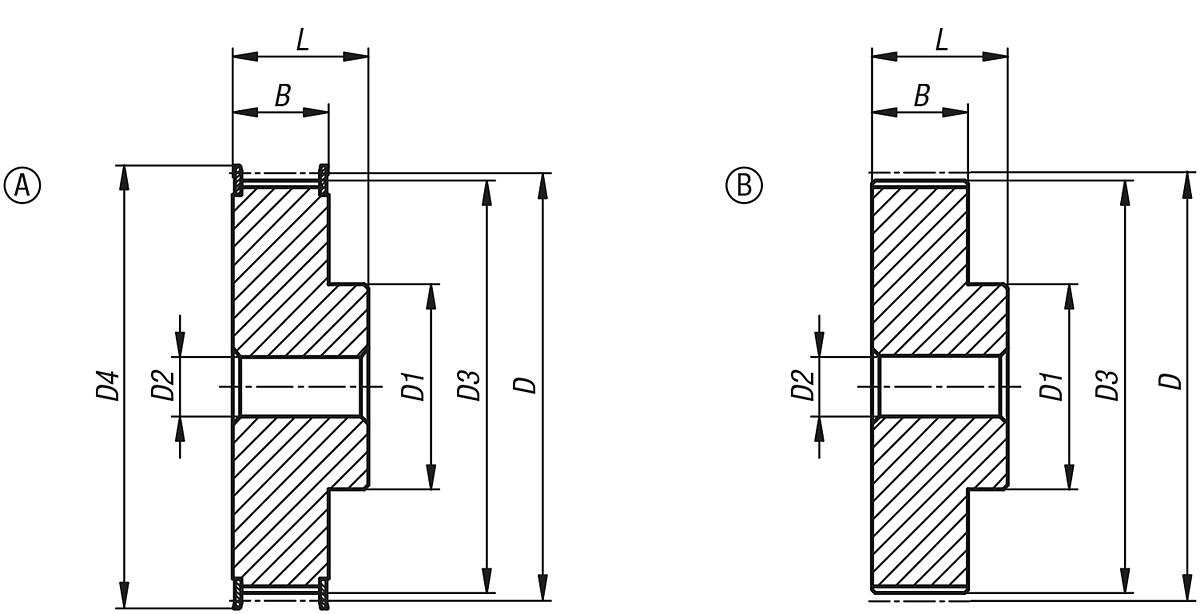

Ausführung:
für Riemenbreite 10mm
B:
15
D:
22,29
D1:
13
D2 Vorbohrung:
-
D2 max.:
8
D3:
21,05
D4:
25
Form:
A
L:
21
Zähnezahl:
14
NLM 22003_5 Profil AT5 Zahnriemenscheiben
Beschreibung
Werkstoff, Ausführung: Aluminium, blank.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard AT-Profil mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard AT-Profil mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Eigenschaften
| Ausführung: | für Riemenbreite 10mm |
|---|---|
| B: | 15 |
| D: | 22,29 |
| D1: | 13 |
| D2 Vorbohrung: | - |
| D2 max.: | 8 |
| D3: | 21,05 |
| D4: | 25 |
| Form: | A |
| L: | 21 |
| Zähnezahl: | 14 |
Dokumente
1
| Variante | Form | B | L | D1 | D4 | Ausführung | D2 Vorbohrung | Zähnezahl | D | D2 max. | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10128050 (22003-051012) |
A | 15 | 21 | 10 | 23 | für Riemenbreite 10mm | - | 12 | 19,01 | 6 | 17,85 | ab 6,00 € |
|
10128071 (22003-051612) |
A | 21 | 27 | 10 | 23 | für Riemenbreite 16mm | - | 12 | 19,01 | 6 | 17,85 | ab 6,20 € |
|
10128072 (22003-051614) |
A | 21 | 27 | 13 | 25 | für Riemenbreite 16mm | - | 14 | 22,29 | 8 | 21,05 | ab 6,26 € |
|
10128051 (22003-051014) |
A | 15 | 21 | 13 | 25 | für Riemenbreite 10mm | - | 14 | 22,29 | 8 | 21,05 | ab 6,28 € |
|
10128052 (22003-051015) |
A | 15 | 21 | 16 | 28 | für Riemenbreite 10mm | 6 | 15 | 23,88 | 10 | 22,65 | ab 6,52 € |
|
10128073 (22003-051615) |
A | 21 | 27 | 16 | 28 | für Riemenbreite 16mm | 6 | 15 | 23,88 | 10 | 22,65 | ab 6,68 € |
|
10128053 (22003-051016) |
A | 15 | 21 | 18 | 32 | für Riemenbreite 10mm | 6 | 16 | 25,47 | 11 | 24,2 | ab 7,11 € |
|
10128092 (22003-052512) |
A | 30 | 36 | 10 | 23 | für Riemenbreite 25mm | - | 12 | 19,01 | 6 | 17,85 | ab 7,25 € |
|
10128054 (22003-051018) |
A | 15 | 21 | 19 | 32 | für Riemenbreite 10mm | 6 | 18 | 28,65 | 12 | 27,4 | ab 7,29 € |
|
10128074 (22003-051616) |
A | 21 | 27 | 18 | 32 | für Riemenbreite 16mm | 6 | 16 | 25,47 | 11 | 24,2 | ab 7,34 € |
|
10128055 (22003-051019) |
A | 15 | 21 | 22 | 36 | für Riemenbreite 10mm | 6 | 19 | 30,25 | 12 | 29 | ab 7,51 € |
|
10128056 (22003-051020) |
A | 15 | 21 | 23 | 36 | für Riemenbreite 10mm | 6 | 20 | 31,83 | 14 | 30,6 | ab 7,66 € |
|
10128075 (22003-051618) |
A | 21 | 27 | 19 | 32 | für Riemenbreite 16mm | 6 | 18 | 28,65 | 12 | 27,4 | ab 7,88 € |
|
10128057 (22003-051022) |
A | 15 | 21 | 24 | 38 | für Riemenbreite 10mm | 6 | 22 | 35,12 | 15 | 33,85 | ab 8,01 € |
|
10128093 (22003-052514) |
A | 30 | 36 | 13 | 25 | für Riemenbreite 25mm | - | 14 | 22,29 | 8 | 21,05 | ab 8,03 € |
|
10128076 (22003-051619) |
A | 21 | 27 | 22 | 36 | für Riemenbreite 16mm | 6 | 19 | 30,25 | 12 | 29 | ab 8,12 € |
|
10128077 (22003-051620) |
A | 21 | 27 | 23 | 36 | für Riemenbreite 16mm | 6 | 20 | 31,83 | 14 | 30,6 | ab 8,25 € |
|
10128058 (22003-051024) |
A | 15 | 21 | 26 | 42 | für Riemenbreite 10mm | 6 | 24 | 38,21 | 15 | 37 | ab 8,27 € |
|
10128094 (22003-052515) |
A | 30 | 36 | 16 | 28 | für Riemenbreite 25mm | 6 | 15 | 23,88 | 10 | 22,65 | ab 8,55 € |
|
10128095 (22003-052516) |
A | 30 | 36 | 18 | 32 | für Riemenbreite 25mm | 6 | 16 | 25,47 | 11 | 24,2 | ab 8,71 € |
|
10128059 (22003-051025) |
A | 15 | 21 | 26 | 44 | für Riemenbreite 10mm | 6 | 25 | 39,8 | 15 | 38,6 | ab 8,73 € |
|
10128060 (22003-051026) |
A | 15 | 21 | 26 | 44 | für Riemenbreite 10mm | 6 | 26 | 41,47 | 16 | 40,2 | ab 8,79 € |
|
10128078 (22003-051622) |
A | 21 | 27 | 24 | 38 | für Riemenbreite 16mm | 6 | 22 | 35,12 | 15 | 33,85 | ab 8,85 € |
|
10128096 (22003-052518) |
A | 30 | 36 | 19 | 32 | für Riemenbreite 25mm | 6 | 18 | 28,65 | 12 | 27,4 | ab 8,87 € |
|
10128061 (22003-051027) |
A | 15 | 21 | 30 | 48 | für Riemenbreite 10mm | 8 | 27 | 42,98 | 18 | 41,8 | ab 8,90 € |
|
10128079 (22003-051624) |
A | 21 | 27 | 26 | 42 | für Riemenbreite 16mm | 6 | 24 | 38,21 | 15 | 37 | ab 8,90 € |
|
10128080 (22003-051625) |
A | 21 | 27 | 26 | 44 | für Riemenbreite 16mm | 6 | 25 | 39,8 | 15 | 38,6 | ab 8,99 € |
|
10128081 (22003-051626) |
A | 21 | 27 | 26 | 44 | für Riemenbreite 16mm | 6 | 26 | 41,47 | 16 | 40,2 | ab 9,12 € |
|
10128097 (22003-052519) |
A | 30 | 36 | 22 | 36 | für Riemenbreite 25mm | 6 | 19 | 30,25 | 12 | 29 | ab 9,17 € |
|
10128082 (22003-051627) |
A | 21 | 27 | 30 | 48 | für Riemenbreite 16mm | 8 | 27 | 42,98 | 18 | 41,8 | ab 9,24 € |
|
10128083 (22003-051628) |
A | 21 | 27 | 32 | 48 | für Riemenbreite 16mm | 8 | 28 | 44,62 | 18 | 43,35 | ab 9,39 € |
|
10128062 (22003-051028) |
A | 15 | 21 | 32 | 48 | für Riemenbreite 10mm | 8 | 28 | 44,62 | 18 | 43,35 | ab 9,65 € |
|
10128084 (22003-051630) |
A | 21 | 27 | 34 | 51 | für Riemenbreite 16mm | 8 | 30 | 47,76 | 18 | 46,55 | ab 9,74 € |
|
10128098 (22003-052520) |
A | 30 | 36 | 23 | 36 | für Riemenbreite 25mm | 6 | 20 | 31,83 | 14 | 30,6 | ab 9,91 € |
|
10128099 (22003-052522) |
A | 30 | 36 | 24 | 38 | für Riemenbreite 25mm | 6 | 22 | 35,12 | 15 | 33,85 | ab 10,24 € |
|
10128063 (22003-051030) |
A | 15 | 21 | 34 | 51 | für Riemenbreite 10mm | 8 | 30 | 47,76 | 18 | 46,55 | ab 10,30 € |
|
10128064 (22003-051032) |
A | 15 | 21 | 38 | 54 | für Riemenbreite 10mm | 8 | 32 | 50,94 | 22 | 49,7 | ab 10,59 € |
|
10128100 (22003-052524) |
A | 30 | 36 | 26 | 42 | für Riemenbreite 25mm | 8 | 24 | 38,21 | 15 | 37 | ab 11,03 € |
|
10128085 (22003-051632) |
A | 21 | 27 | 38 | 54 | für Riemenbreite 16mm | 8 | 32 | 50,94 | 22 | 49,7 | ab 11,08 € |
|
10128065 (22003-051036) |
A | 15 | 21 | 38 | 63 | für Riemenbreite 10mm | 8 | 36 | 57,31 | 22 | 56,05 | ab 11,54 € |
|
10128101 (22003-052525) |
A | 30 | 36 | 26 | 44 | für Riemenbreite 25mm | 8 | 25 | 39,8 | 15 | 38,6 | ab 11,66 € |
|
10128102 (22003-052526) |
A | 30 | 36 | 26 | 44 | für Riemenbreite 25mm | 8 | 26 | 41,47 | 16 | 40,2 | ab 11,97 € |
|
10128103 (22003-052527) |
A | 30 | 36 | 30 | 48 | für Riemenbreite 25mm | 8 | 27 | 42,98 | 18 | 41,8 | ab 12,21 € |
|
10128104 (22003-052528) |
A | 30 | 36 | 32 | 48 | für Riemenbreite 25mm | 8 | 28 | 44,62 | 18 | 43,35 | ab 12,56 € |
|
10128105 (22003-052530) |
A | 30 | 36 | 34 | 51 | für Riemenbreite 25mm | 8 | 30 | 47,76 | 18 | 46,55 | ab 12,97 € |
|
10128066 (22003-051040) |
A | 15 | 21 | 40 | 66 | für Riemenbreite 10mm | 8 | 40 | 63,66 | 23 | 62,45 | ab 13,08 € |
|
10128086 (22003-051636) |
A | 21 | 27 | 38 | 63 | für Riemenbreite 16mm | 6 | 36 | 57,31 | 22 | 56,05 | ab 13,82 € |
|
10128067 (22003-051042) |
A | 15 | 21 | 40 | 71 | für Riemenbreite 10mm | 8 | 42 | 66,87 | 24 | 65,6 | ab 14,18 € |
|
10128068 (22003-051044) |
B | 15 | 21 | 45 | - | für Riemenbreite 10mm | 8 | 44 | 70,07 | 26 | 68,8 | ab 14,28 € |
|
10128069 (22003-051048) |
B | 15 | 21 | 50 | - | für Riemenbreite 10mm | 8 | 48 | 76,42 | 28 | 75,15 | ab 14,41 € |
|
10128087 (22003-051640) |
A | 21 | 27 | 40 | 66 | für Riemenbreite 16mm | 8 | 40 | 63,66 | 23 | 62,45 | ab 14,54 € |
|
10128106 (22003-052532) |
A | 30 | 36 | 38 | 54 | für Riemenbreite 25mm | 8 | 32 | 50,94 | 22 | 49,7 | ab 14,64 € |
|
10128088 (22003-051642) |
A | 21 | 27 | 40 | 71 | für Riemenbreite 16mm | 8 | 42 | 66,87 | 24 | 65,6 | ab 15,12 € |
|
10128107 (22003-052536) |
A | 30 | 36 | 38 | 63 | für Riemenbreite 25mm | 8 | 36 | 57,31 | 22 | 56,05 | ab 15,37 € |
|
10128089 (22003-051644) |
B | 21 | 27 | 45 | - | für Riemenbreite 16mm | 8 | 44 | 70,07 | 26 | 68,8 | ab 15,69 € |
|
10128070 (22003-051060) |
B | 15 | 21 | 65 | - | für Riemenbreite 10mm | 8 | 60 | 95,52 | 35 | 94,25 | ab 16,12 € |
|
10128108 (22003-052540) |
A | 30 | 36 | 40 | 66 | für Riemenbreite 25mm | 8 | 40 | 63,66 | 23 | 62,45 | ab 16,19 € |
|
10128090 (22003-051648) |
B | 21 | 27 | 50 | - | für Riemenbreite 16mm | 8 | 48 | 76,42 | 28 | 75,15 | ab 17,01 € |
|
10128109 (22003-052542) |
A | 30 | 36 | 40 | 71 | für Riemenbreite 25mm | 8 | 42 | 66,87 | 24 | 65,6 | ab 17,55 € |
|
10128110 (22003-052544) |
B | 30 | 36 | 45 | - | für Riemenbreite 25mm | 8 | 44 | 70,07 | 26 | 68,8 | ab 19,08 € |
|
10128111 (22003-052548) |
B | 30 | 36 | 50 | - | für Riemenbreite 25mm | 8 | 48 | 76,42 | 28 | 75,15 | ab 20,90 € |
|
10128091 (22003-051660) |
B | 21 | 27 | 65 | - | für Riemenbreite 16mm | 8 | 60 | 95,52 | 35 | 94,25 | ab 21,58 € |
|
10128112 (22003-052560) |
B | 30 | 36 | 65 | - | für Riemenbreite 25mm | 8 | 60 | 95,52 | 35 | 94,25 | ab 25,00 € |
