Produktnummer:
10128235
Herstellernummer:
22003-101618
Hersteller:
Norelem

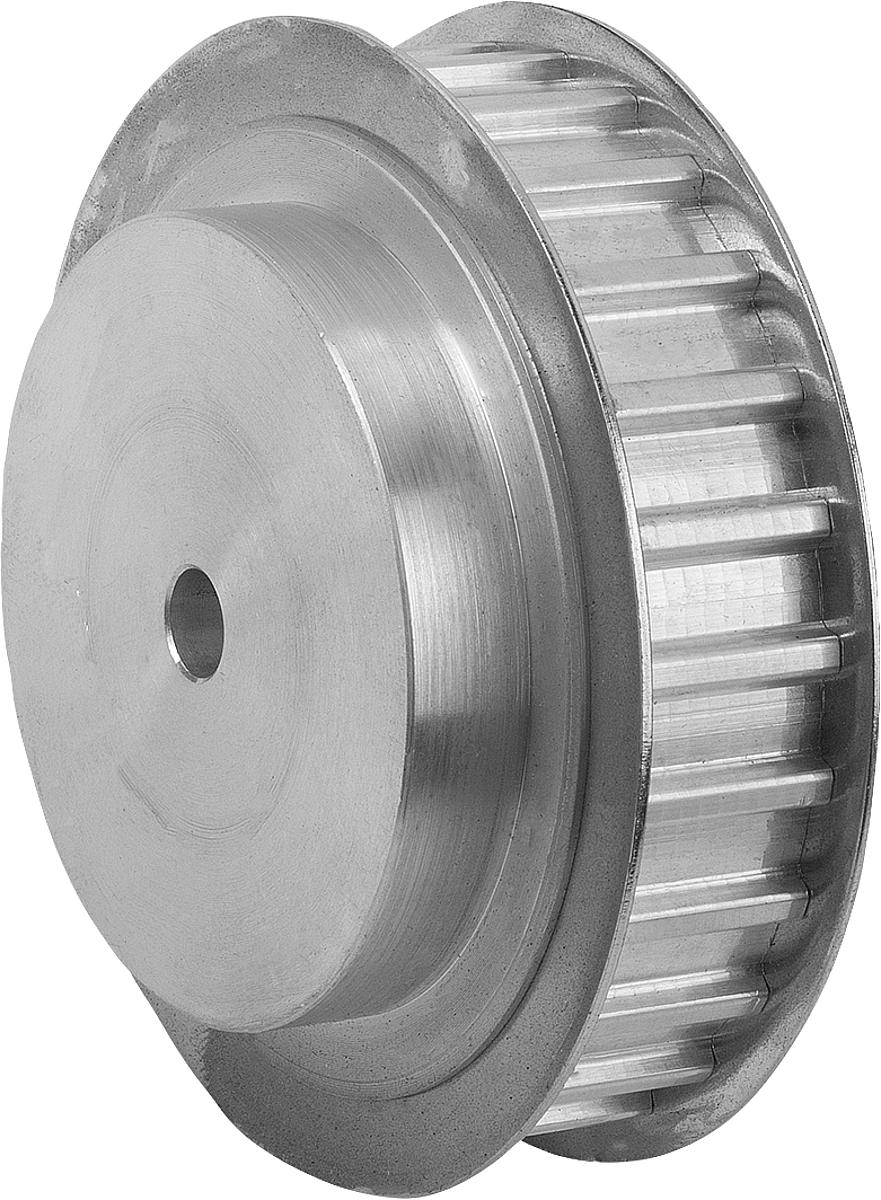

Norelem 22003-101618 ZAHNRIEMENSCHEIBE PROFIL AT 10 ZÄHNEZAHL 18

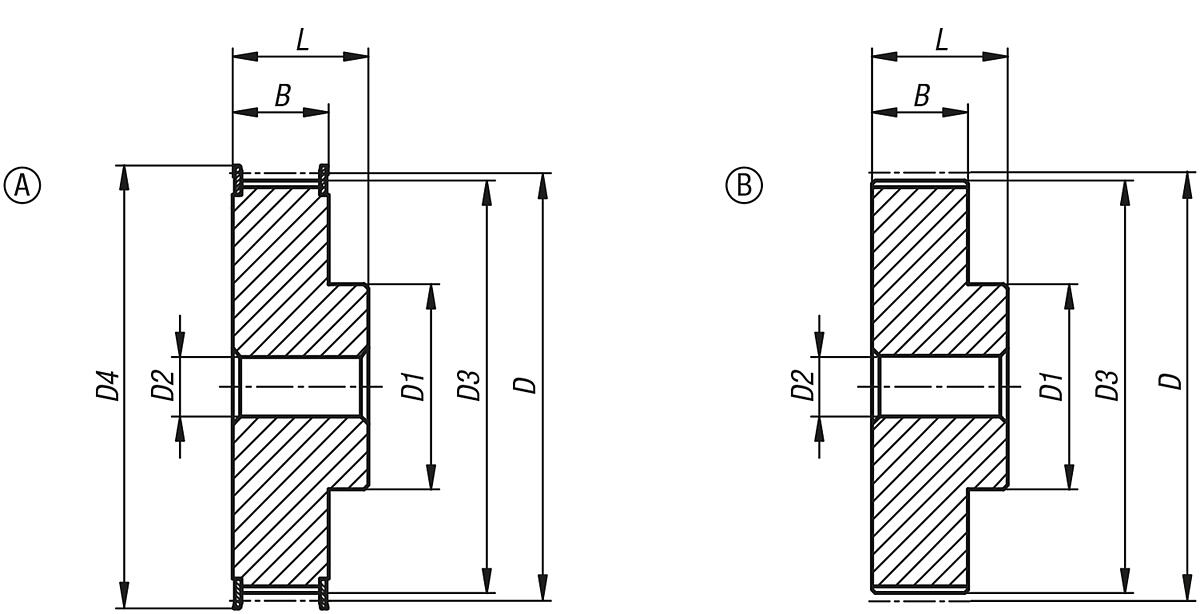

Ausführung:
für Riemenbreite 16mm
B:
21
D:
57,29
D1:
40
D2 Vorbohrung:
8
D2 max.:
22
D3:
55,45
D4:
60
Form:
A
L:
31
Zähnezahl:
18
Produktnummer:
10128235
NLM 22003_10 Zahnriemenscheiben Profil AT 10
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard AT-Profil mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Aluminium, blank.
Bordscheiben Stahl verzinkt.
Hinweis:
Standard AT-Profil mit metrischer Teilung (Verzahnung trapezförmig). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung bzw. sind vorgebohrt.
Eigenschaften
| Ausführung: | für Riemenbreite 16mm |
|---|---|
| B: | 21 |
| D: | 57,29 |
| D1: | 40 |
| D2 Vorbohrung: | 8 |
| D2 max.: | 22 |
| D3: | 55,45 |
| D4: | 60 |
| Form: | A |
| L: | 31 |
| Zähnezahl: | 18 |
Dokumente
1
| Variante | Form | B | D1 | L | Zähnezahl | D2 Vorbohrung | D2 max. | D4 | Ausführung | D | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10128233 (22003-101615) |
A | 21 | 32 | 31 | 15 | 8 | 18 | 51 | für Riemenbreite 16mm | 47,75 | 45,9 | ab 10,00 € |
|
10128234 (22003-101616) |
A | 21 | 35 | 31 | 16 | 8 | 20 | 54 | für Riemenbreite 16mm | 50,93 | 49,05 | ab 10,37 € |
|
10128251 (22003-102515) |
A | 30 | 32 | 40 | 15 | 8 | 18 | 51 | für Riemenbreite 25mm | 47,75 | 45,9 | ab 11,88 € |
|
10128235 (22003-101618) |
A | 21 | 40 | 31 | 18 | 8 | 22 | 60 | für Riemenbreite 16mm | 57,29 | 55,45 | ab 12,39 € |
|
10128252 (22003-102516) |
A | 30 | 35 | 40 | 16 | 8 | 20 | 54 | für Riemenbreite 25mm | 50,93 | 49,05 | ab 12,54 € |
|
10128236 (22003-101619) |
A | 21 | 44 | 31 | 19 | 8 | 22 | 66 | für Riemenbreite 16mm | 60,48 | 58,6 | ab 13,36 € |
|
10128237 (22003-101620) |
A | 21 | 46 | 31 | 20 | 8 | 24 | 66 | für Riemenbreite 16mm | 63,66 | 61,8 | ab 13,80 € |
|
10128253 (22003-102518) |
A | 30 | 40 | 40 | 18 | 8 | 22 | 60 | für Riemenbreite 25mm | 57,29 | 55,45 | ab 14,84 € |
|
10128238 (22003-101622) |
A | 21 | 52 | 31 | 22 | 8 | 28 | 75 | für Riemenbreite 16mm | 70,03 | 68,15 | ab 15,99 € |
|
10128254 (22003-102519) |
A | 30 | 44 | 40 | 19 | 8 | 22 | 66 | für Riemenbreite 25mm | 60,48 | 58,6 | ab 16,10 € |
|
10128255 (22003-102520) |
A | 30 | 46 | 40 | 20 | 8 | 24 | 66 | für Riemenbreite 25mm | 63,66 | 61,8 | ab 16,61 € |
|
10128239 (22003-101624) |
A | 21 | 58 | 31 | 24 | 8 | 30 | 83 | für Riemenbreite 16mm | 76,39 | 74,55 | ab 17,87 € |
|
10128269 (22003-103218) |
A | 37 | 40 | 47 | 18 | 10 | 22 | 60 | für Riemenbreite 32mm | 57,29 | 55,45 | ab 17,88 € |
|
10128240 (22003-101625) |
A | 21 | 60 | 31 | 25 | 8 | 30 | 83 | für Riemenbreite 16mm | 79,58 | 77,7 | ab 18,78 € |
|
10128256 (22003-102522) |
A | 30 | 52 | 40 | 22 | 8 | 28 | 75 | für Riemenbreite 25mm | 70,03 | 68,15 | ab 19,32 € |
|
10128241 (22003-101626) |
A | 21 | 60 | 31 | 26 | 8 | 30 | 87 | für Riemenbreite 16mm | 82,76 | 80,9 | ab 20,04 € |
|
10128270 (22003-103219) |
A | 37 | 44 | 47 | 19 | 10 | 22 | 66 | für Riemenbreite 32mm | 60,48 | 58,6 | ab 20,08 € |
|
10128271 (22003-103220) |
A | 37 | 46 | 47 | 20 | 12 | 24 | 66 | für Riemenbreite 32mm | 63,66 | 61,8 | ab 21,60 € |
|
10128257 (22003-102524) |
A | 30 | 58 | 40 | 24 | 8 | 30 | 83 | für Riemenbreite 25mm | 76,39 | 74,55 | ab 21,80 € |
|
10128242 (22003-101627) |
A | 21 | 60 | 31 | 27 | 8 | 30 | 91 | für Riemenbreite 16mm | 85,95 | 84,1 | ab 22,07 € |
|
10128243 (22003-101628) |
A | 21 | 60 | 31 | 28 | 8 | 30 | 93 | für Riemenbreite 16mm | 89,13 | 87,25 | ab 22,15 € |
|
10128272 (22003-103222) |
A | 37 | 52 | 47 | 22 | 12 | 28 | 75 | für Riemenbreite 32mm | 70,03 | 68,15 | ab 22,68 € |
|
10128258 (22003-102525) |
A | 30 | 60 | 40 | 25 | 8 | 30 | 83 | für Riemenbreite 25mm | 79,58 | 77,7 | ab 22,88 € |
|
10128244 (22003-101630) |
A | 21 | 60 | 31 | 30 | 8 | 30 | 97 | für Riemenbreite 16mm | 95,49 | 93,65 | ab 23,12 € |
|
10128273 (22003-103224) |
A | 37 | 58 | 47 | 24 | 12 | 30 | 83 | für Riemenbreite 32mm | 76,39 | 74,55 | ab 23,53 € |
|
10128274 (22003-103225) |
A | 37 | 60 | 47 | 25 | 12 | 30 | 83 | für Riemenbreite 32mm | 79,58 | 77,7 | ab 23,74 € |
|
10128245 (22003-101632) |
A | 21 | 65 | 31 | 32 | 10 | 32 | 106 | für Riemenbreite 16mm | 101,86 | 100 | ab 23,99 € |
|
10128259 (22003-102526) |
A | 30 | 60 | 40 | 26 | 8 | 30 | 87 | für Riemenbreite 25mm | 82,76 | 80,9 | ab 24,36 € |
|
10128275 (22003-103226) |
A | 37 | 60 | 47 | 26 | 12 | 30 | 87 | für Riemenbreite 32mm | 82,76 | 80,9 | ab 25,26 € |
|
10128276 (22003-103227) |
A | 37 | 60 | 47 | 27 | 12 | 30 | 91 | für Riemenbreite 32mm | 85,95 | 84,1 | ab 26,57 € |
|
10128277 (22003-103228) |
A | 37 | 60 | 47 | 28 | 12 | 30 | 93 | für Riemenbreite 32mm | 89,13 | 87,25 | ab 26,69 € |
|
10128260 (22003-102527) |
A | 30 | 60 | 40 | 27 | 8 | 30 | 91 | für Riemenbreite 25mm | 85,95 | 84,1 | ab 26,89 € |
|
10128261 (22003-102528) |
A | 30 | 60 | 40 | 28 | 8 | 30 | 93 | für Riemenbreite 25mm | 89,13 | 87,25 | ab 27,03 € |
|
10128262 (22003-102530) |
A | 30 | 60 | 40 | 30 | 8 | 30 | 97 | für Riemenbreite 25mm | 95,49 | 93,65 | ab 28,23 € |
|
10128246 (22003-101636) |
A | 21 | 70 | 31 | 36 | 10 | 35 | 119 | für Riemenbreite 16mm | 114,59 | 112,75 | ab 28,34 € |
|
10128263 (22003-102532) |
A | 30 | 65 | 40 | 32 | 10 | 32 | 106 | für Riemenbreite 25mm | 101,86 | 100 | ab 29,38 € |
|
10128278 (22003-103230) |
A | 37 | 60 | 47 | 30 | 12 | 30 | 97 | für Riemenbreite 32mm | 95,49 | 93,65 | ab 30,46 € |
|
10128279 (22003-103232) |
A | 37 | 65 | 47 | 32 | 12 | 32 | 106 | für Riemenbreite 32mm | 101,86 | 100 | ab 33,42 € |
|
10128264 (22003-102536) |
A | 30 | 70 | 40 | 36 | 10 | 35 | 119 | für Riemenbreite 25mm | 114,59 | 112,75 | ab 34,66 € |
|
10128247 (22003-101640) |
A | 21 | 80 | 31 | 40 | 10 | 40 | 131 | für Riemenbreite 16mm | 127,32 | 125,45 | ab 35,24 € |
|
10128280 (22003-103236) |
A | 37 | 70 | 47 | 36 | 16 | 35 | 119 | für Riemenbreite 32mm | 114,59 | 112,75 | ab 39,61 € |
|
10128265 (22003-102540) |
A | 30 | 80 | 40 | 40 | 10 | 40 | 131 | für Riemenbreite 25mm | 127,32 | 125,45 | ab 43,23 € |
|
10128248 (22003-101644) |
B | 21 | 88 | 31 | 44 | 10 | 46 | - | für Riemenbreite 16mm | 140,06 | 138,2 | ab 44,69 € |
|
10128249 (22003-101648) |
B | 21 | 95 | 31 | 48 | 16 | 48 | - | für Riemenbreite 16mm | 152,78 | 150,95 | ab 47,88 € |
|
10128281 (22003-103240) |
A | 37 | 80 | 47 | 40 | 16 | 40 | 131 | für Riemenbreite 32mm | 127,32 | 125,45 | ab 49,54 € |
|
10128266 (22003-102544) |
B | 30 | 88 | 40 | 44 | 10 | 46 | - | für Riemenbreite 25mm | 140,06 | 138,2 | ab 55,15 € |
|
10128267 (22003-102548) |
B | 30 | 95 | 40 | 48 | 16 | 48 | - | für Riemenbreite 25mm | 152,78 | 150,95 | ab 59,22 € |
|
10128282 (22003-103244) |
B | 37 | 88 | 47 | 44 | 16 | 46 | - | für Riemenbreite 32mm | 140,06 | 138,2 | ab 63,27 € |
|
10128283 (22003-103248) |
B | 37 | 95 | 47 | 48 | 16 | 48 | - | für Riemenbreite 32mm | 152,78 | 150,95 | ab 68,05 € |
|
10128250 (22003-101660) |
B | 21 | 110 | 31 | 60 | 16 | 60 | - | für Riemenbreite 16mm | 190,98 | 189,1 | ab 79,63 € |
|
10128268 (22003-102560) |
B | 30 | 110 | 40 | 60 | 16 | 60 | - | für Riemenbreite 25mm | 190,98 | 189,1 | ab 97,96 € |
|
10128284 (22003-103260) |
B | 37 | 110 | 47 | 60 | 16 | 60 | - | für Riemenbreite 32mm | 190,98 | 189,1 | ab 112,13 € |
