Produktnummer:
10128423
Herstellernummer:
22012-10252
Hersteller:
Norelem

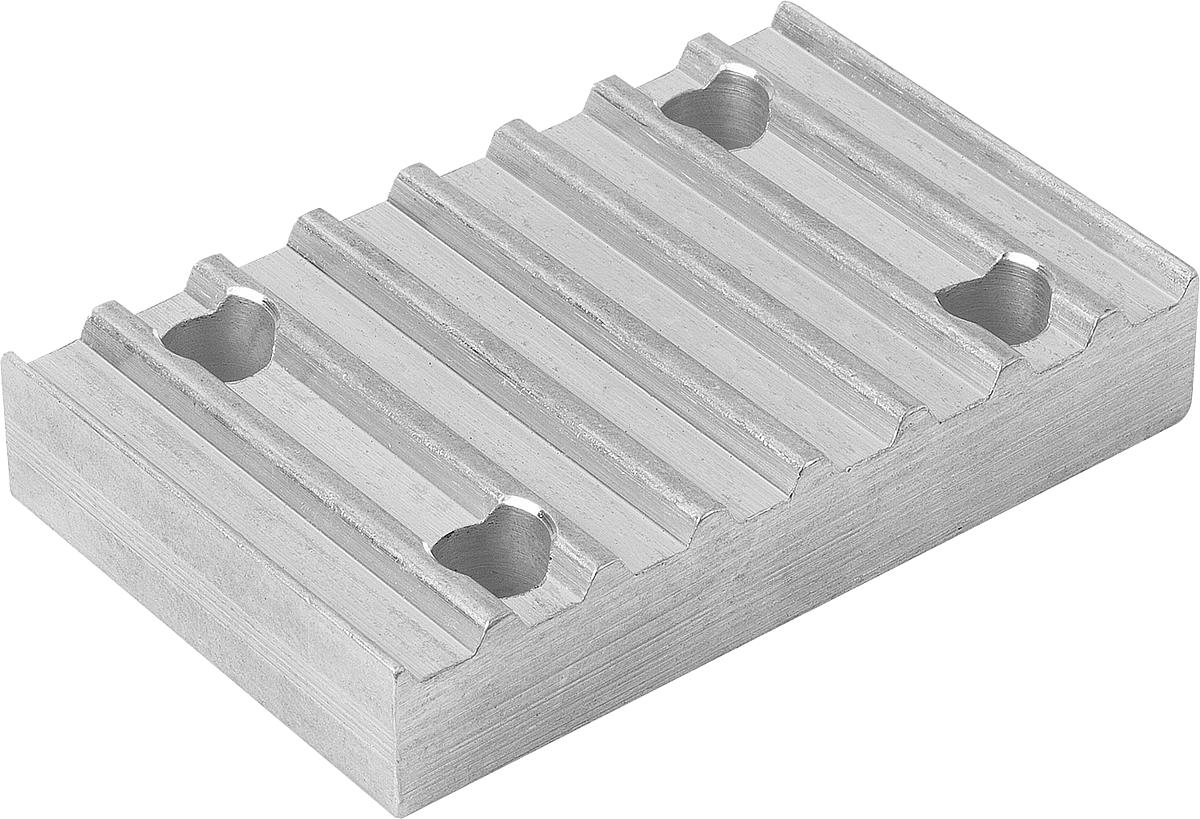

Norelem 22012-10252 KLEMMPLATTE FÜR ZAHNRIEMEN AT 10
A:
5
A1:
8
B:
50
D:
9
Gewicht ca. kg:
0,135
H:
15
L:
80
P:
10
Profil:
AT10
Riemenbreite:
25
Produktnummer:
10128423

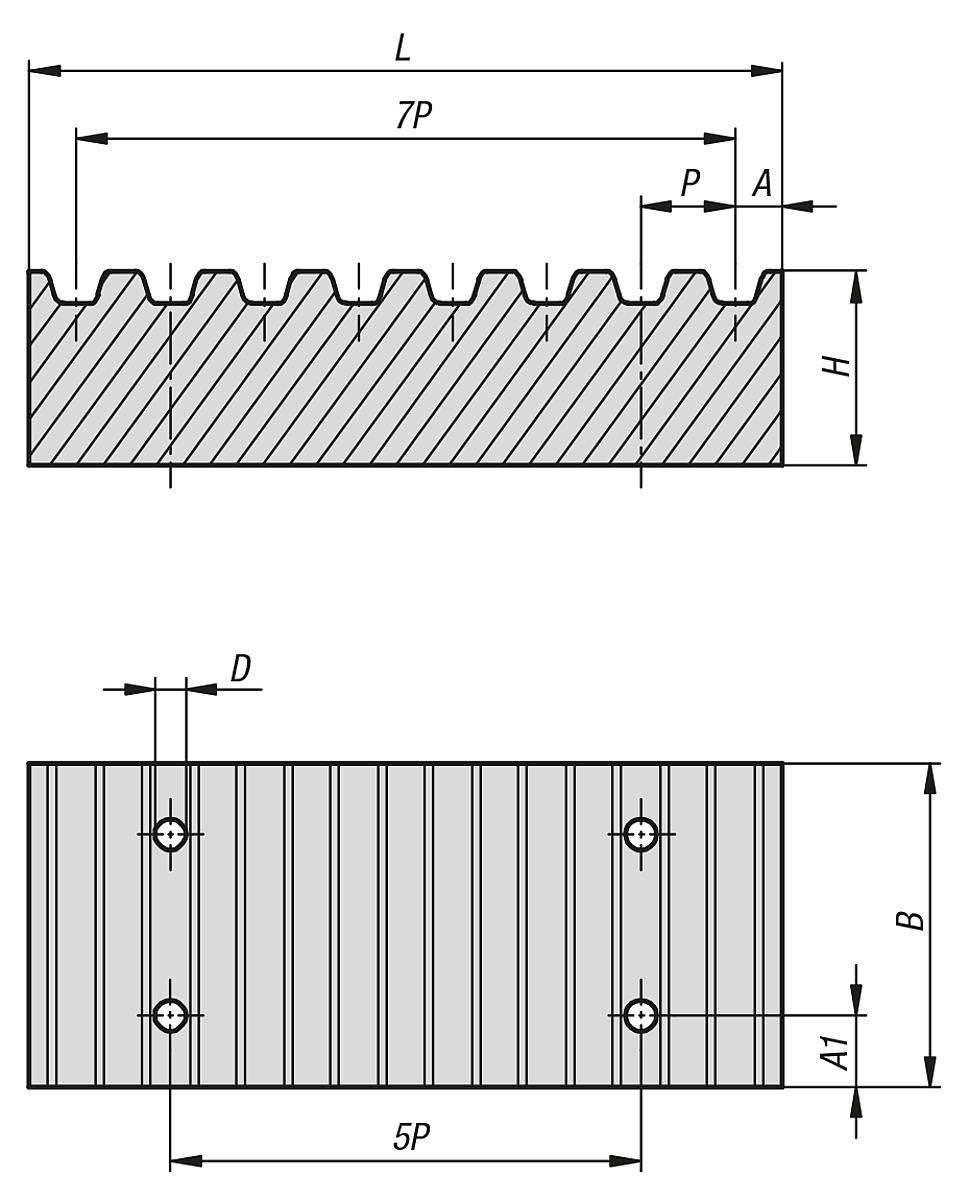

NLM 22012 Klemmplatten für Zahnriemen Profil T und AT
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 22012-05101
Hinweis:
Klemmplatten werden als mechanische Fixierung der freien Riemenenden für zahlreiche Linearanwendungen genutzt. Die Klemmplatten müssen das passende Zahnprofil aufweisen um die Klemmkraft gleichmäßig auf das zu fixierende Riemenende zu übertragen. Für Standardanwendungen müssen mindestens 7 Riemenzähne pro Riemenende eingeschlossen sein.
Aluminium, blank.
Bestellbeispiel:
nlm 22012-05101
Hinweis:
Klemmplatten werden als mechanische Fixierung der freien Riemenenden für zahlreiche Linearanwendungen genutzt. Die Klemmplatten müssen das passende Zahnprofil aufweisen um die Klemmkraft gleichmäßig auf das zu fixierende Riemenende zu übertragen. Für Standardanwendungen müssen mindestens 7 Riemenzähne pro Riemenende eingeschlossen sein.
Eigenschaften
| A: | 5 |
|---|---|
| A1: | 8 |
| B: | 50 |
| D: | 9 |
| Gewicht ca. kg: | 0,135 |
| H: | 15 |
| L: | 80 |
| P: | 10 |
| Profil: | AT10 |
| Riemenbreite: | 25 |
Dokumente
1
| Variante | A | A1 | B | D | Gewicht ca. kg | H | L | P | Profil | Riemenbreite | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10128414 (22012-05161) |
3,4 | 6 | 35 | 5,5 | 0,03 | 8 | 41,8 | 5 | T5 | 16 | ab 11,15 € |
|
10128413 (22012-05101) |
3,4 | 6 | 29 | 5,5 | 0,025 | 8 | 41,8 | 5 | T5 | 10 | ab 11,92 € |
|
10128415 (22012-05251) |
3,4 | 6 | 44 | 5,5 | 0,036 | 8 | 41,8 | 5 | T5 | 25 | ab 12,04 € |
|
10128419 (22012-05102) |
3,4 | 6 | 29 | 5,5 | 0,019 | 8 | 41,8 | 5 | AT5 | 10 | ab 13,86 € |
|
10128420 (22012-05162) |
3,4 | 6 | 35 | 5,5 | 0,024 | 8 | 41,8 | 5 | AT5 | 16 | ab 14,44 € |
|
10128416 (22012-10161) |
5 | 8 | 41 | 9 | 0,115 | 15 | 80 | 10 | T10 | 16 | ab 16,37 € |
|
10128421 (22012-05252) |
3,4 | 6 | 44 | 5,5 | 0,031 | 8 | 41,8 | 5 | AT5 | 25 | ab 16,66 € |
|
10128422 (22012-10162) |
5 | 8 | 41 | 9 | 0,11 | 15 | 80 | 10 | AT10 | 16 | ab 19,23 € |
|
10128417 (22012-10251) |
5 | 8 | 50 | 9 | 0,14 | 15 | 80 | 10 | T10 | 25 | ab 19,29 € |
|
10128423 (22012-10252) |
5 | 8 | 50 | 9 | 0,135 | 15 | 80 | 10 | AT10 | 25 | ab 20,41 € |
|
10128418 (22012-10321) |
5 | 8 | 57 | 9 | 0,16 | 15 | 80 | 10 | T10 | 32 | ab 20,95 € |
|
10128424 (22012-10322) |
5 | 8 | 57 | 9 | 0,155 | 15 | 80 | 10 | AT10 | 32 | ab 27,49 € |
