Produktnummer:
10129934
Herstellernummer:
23030-0016
Hersteller:
Norelem
Norelem 23030-0016 KREUZSCHIEBERKUPPLUNG, GR. 16, VORGEBOHRT D1+D2=3 (23030 000
Anziehdrehmoment der Schrauben (Nm):
1
Nennmoment Nm:
1
Profil-Größe:
16
Statische Torsionssteife Nm/arcmin:
0,019
Trägheitsmoment (10^-6 kgm²):
0,0032
max. Drehzahl U/min:
8000
max. Wellenversatz angular:
2°
max. Wellenversatz lateral:
1
Produktnummer:
10129934

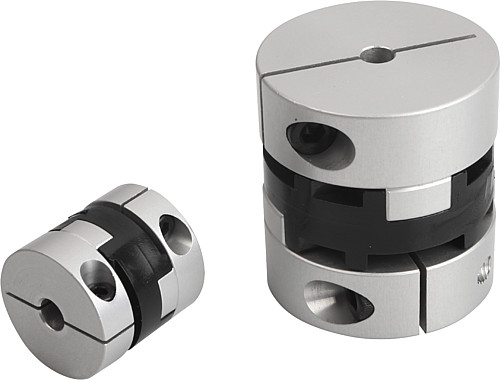

NLM 23030 Kreuzschieberkupplungen mit radialer Klemmnabe
Beschreibung
Werkstoff, Ausführung:
Kreuzschieber Polyacetal, Nabe Aluminium.
Bestellbeispiel:
nlm 23030-0016,
D1 = 3
D2 = 3
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B.
Welle: Ø 6 f7
Nabe: Ø 6 H8.
Vorteile:
- Robust
- Steckbar
- Spielfrei
- Kurze Baulänge
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Kreuzschieber Polyacetal, Nabe Aluminium.
Bestellbeispiel:
nlm 23030-0016,
D1 = 3
D2 = 3
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B.
Welle: Ø 6 f7
Nabe: Ø 6 H8.
Vorteile:
- Robust
- Steckbar
- Spielfrei
- Kurze Baulänge
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Eigenschaften
| Anziehdrehmoment der Schrauben (Nm): | 1 |
|---|---|
| Nennmoment Nm: | 1 |
| Profil-Größe: | 16 |
| Statische Torsionssteife Nm/arcmin: | 0,019 |
| Trägheitsmoment (10^-6 kgm²): | 0,0032 |
| max. Drehzahl U/min: | 8000 |
| max. Wellenversatz angular: | 2° |
| max. Wellenversatz lateral: | 1 |
Dokumente
1

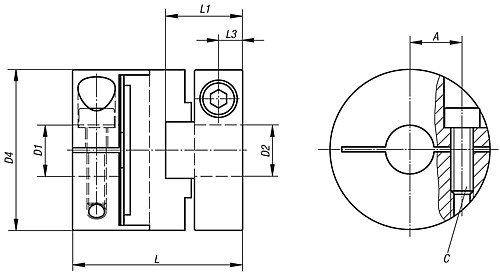

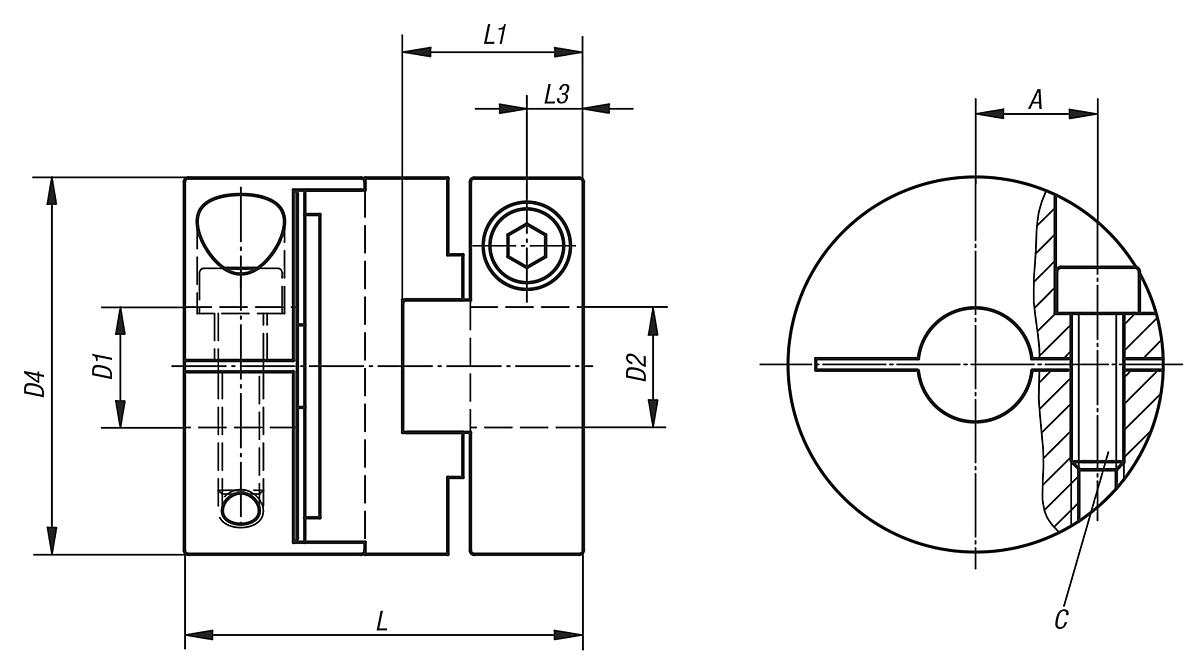

| Variante | Profil-Größe | Nennmoment Nm | Anziehdrehmoment der Schrauben (Nm) | max. Drehzahl U/min | Trägheitsmoment (10^-6 kgm²) | Statische Torsionssteife Nm/arcmin | max. Wellenversatz angular | max. Wellenversatz lateral | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10129934 (23030-0016) |
16 | 1 | 1 | 8000 | 0,0032 | 0,019 | 2° | 1 | ab 73,05 € |
|
10129935 (23030-0020) |
20 | 1,5 | 1 | 7000 | 0,0082 | 0,035 | 2° | 1,5 | ab 74,90 € |
|
10129936 (23030-0025) |
25 | 2,5 | 1,5 | 6000 | 0,026 | 0,058 | 2° | 2 | ab 88,03 € |
|
10129937 (23030-0032) |
32 | 7 | 2,5 | 4800 | 0,083 | 0,18 | 2° | 2,5 | ab 106,75 € |
